Стабилизатор ExeGate Master AV 5000: конструктивные особенности и сферы применения
ExeGate Master AV-5000 — однофазный релейный стабилизатор для оборудования, которому требуется питание с близким к номинальному напряжением 220 В. Устройство корректирует пониженное или повышенное напряжение в сети, а при выходе входного значения за рабочий диапазон отключает нагрузку.
Технические характеристики
Стабилизатор поддерживает напряжение в сети 220 В при входных колебаниях в установленном диапазоне. Его мощность позволяет питать несколько потребителей или одну установку с суммарной нагрузкой до допустимого предела. Для расчёта нагрузки важно учитывать не только полную мощность в вольт-амперах, но и потребляемую активную мощность, пусковые токи и коэффициент мощности оборудования. Основные параметры ExeGate Master AV-5000:
- полная мощность — 5000 ВА,
- входное напряжение — 140–260 В,
- выходное напряжение — 220 В с точностью стабилизации ±8%,
- максимальный входной ток — 25 А,
- частота сети — 50–60 Гц,
- время переключения — менее 7 мс,
- коэффициент полезного действия — до 98%,
- рабочая температура — от 0 до +40 C,
- допустимая относительная влажность — 10–90% без образования конденсата,
- степень защиты корпуса — IP20,
- габариты — 450 × 80 × 250 мм, масса — около 9,3 кг.
Точность ±8% означает, что при нормальной работе выходное напряжение может отклоняться от номинальных 220 В примерно на 17,6 В. Диапазон входа 140–260 В охватывает заметные просадки и повышения напряжения, но при более значительном отклонении стабилизатор не должен поддерживать нагрузку. Параметры модели, включая время переключения, мощность и точность стабилизации, приведены в технической документации производителя.
Конструкция и принцип работы
В основе устройства — тороидальный трансформатор, релейные ступени регулирования и микропроцессорный блок управления. Трансформатор формирует необходимое напряжение, а контроллер измеряет параметры сети и выбирает подходящую ступень. Переключение обмоток позволяет повышать или понижать напряжение без плавного изменения выходного значения. Рабочий цикл включает несколько этапов:
- микропроцессор измеряет входное напряжение,
- при отклонении от требуемого уровня управляющая схема выбирает корректирующую ступень,
- реле переключают соединение обмоток трансформатора,
- на выход подаётся скорректированное напряжение,
- при опасном отклонении или аварийном режиме нагрузка отключается до восстановления допустимых условий.
В руководстве указана технология переключения вблизи перехода напряжения через ноль. Она снижает воздействие коммутации на подключённую нагрузку. Частота выходного напряжения при этом остаётся равной частоте входной сети, а форма синусоиды, согласно документации, не искажается.
Индикация, подключения и защита
Показания входного и выходного напряжения отображаются на ЖК-дисплее. Индикация помогает контролировать состояние сети, работу стабилизатора и задержку включения. Подключение сетевого питания и основной нагрузки выполняется через пятиштырьковую клеммную колодку; также предусмотрены две розетки Schuko для менее мощных потребителей. Розетки расположены на боковой панели. В модели предусмотрены следующие защитные функции:
- от короткого замыкания,
- от импульсных всплесков напряжения,
- от повышенного и пониженного напряжения,
- от перегрузки и перегрева,
- задержка подключения нагрузки на 6 или 180 секунд.
Задержка полезна для потребителей, которым требуется пауза перед повторной подачей питания после пропадания или восстановления сети. Более длительный интервал может применяться для оборудования с компрессорными приводами, если это допускает его руководство.
Монтаж и эксплуатация

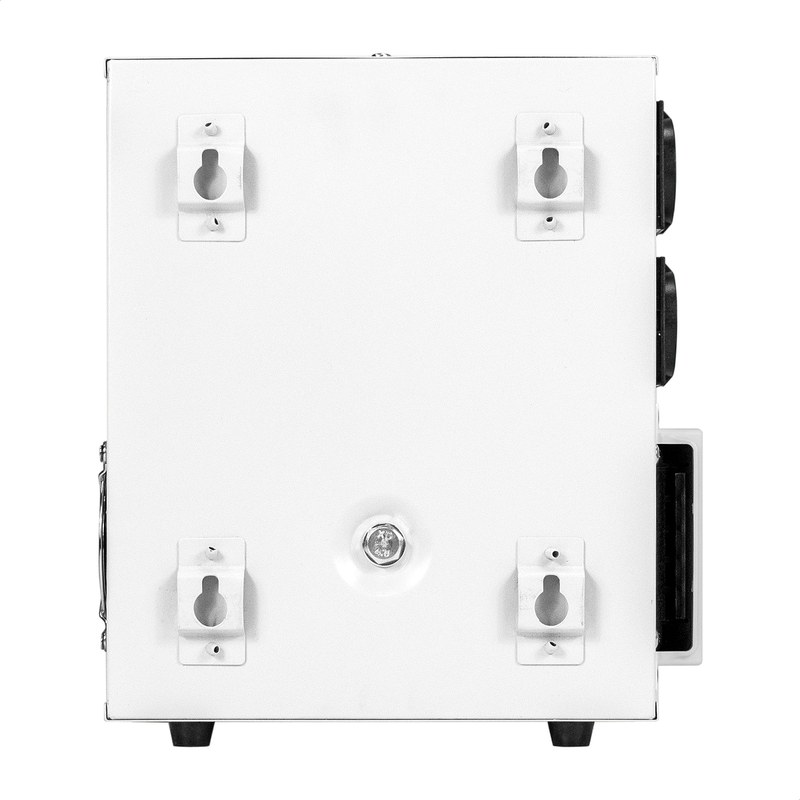

Корпус предназначен для настенного размещения. При монтаже необходимо оставить вокруг устройства пространство для отвода тепла, обеспечить доступ к клеммам и исключить попадание влаги и токопроводящей пыли. Класс IP20 предполагает применение в сухом помещении без защиты от водяных брызг. Стабилизатор подключают к однофазной сети. Клеммное соединение должно соответствовать схеме производителя; сечение проводников, способ прокладки и аппараты защиты линии выбирают с учётом входного тока и условий электромонтажа. Перед включением необходимо проверить надёжность затяжки клемм, наличие защитного заземления, соответствие суммарной нагрузки мощности устройства и допустимость пусковых токов подключаемых двигателей. ExeGate Master AV-5000 рассчитан на эксплуатацию при температуре от 0 до +40 C и влажности 10–90% без конденсации. Устанавливать его следует вдали от источников тепла и мест с повышенной влажностью. При регулярной работе близко к пределу мощности важно контролировать нагрев корпуса и не закрывать вентиляционные отверстия.
Таким образом, ExeGate Master AV-5000 корректирует напряжение однофазной сети в диапазоне 140–260 В и обеспечивает выход 220 В с точностью ±8%. Микропроцессорное управление, тороидальный трансформатор, релейное переключение и набор защитных функций позволяют использовать модель для питания совместимого оборудования в помещениях с нестабильной сетью. При проектировании подключения следует учитывать полную мощность, характер нагрузки, пусковые токи и условия размещения. Компания «Олниса» поставляет промышленное оборудование предприятиям на территории России и стран СНГ. В ассортименте компании представлены электротехнические устройства и оборудование для производственных и инженерных систем. ExeGate Master AV-5000 может входить в состав таких поставок для объектов, которым требуется стабилизация однофазного электропитания.
