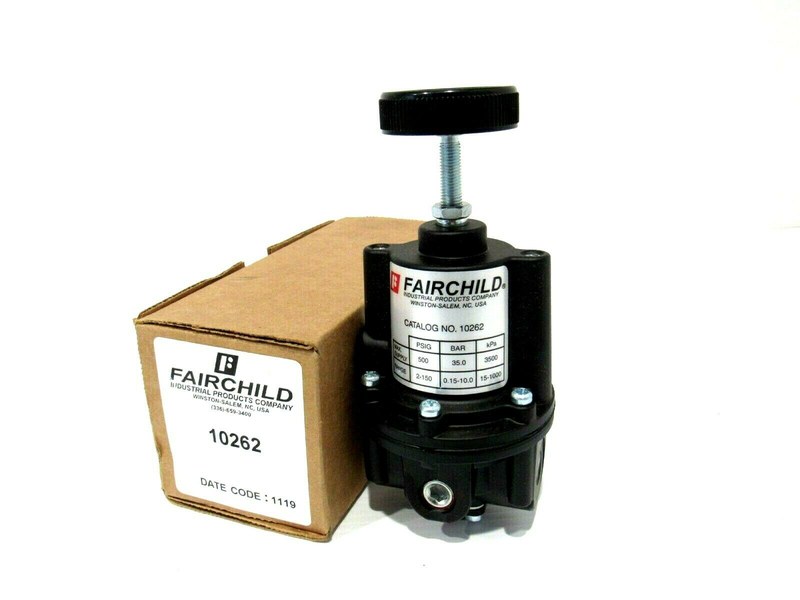

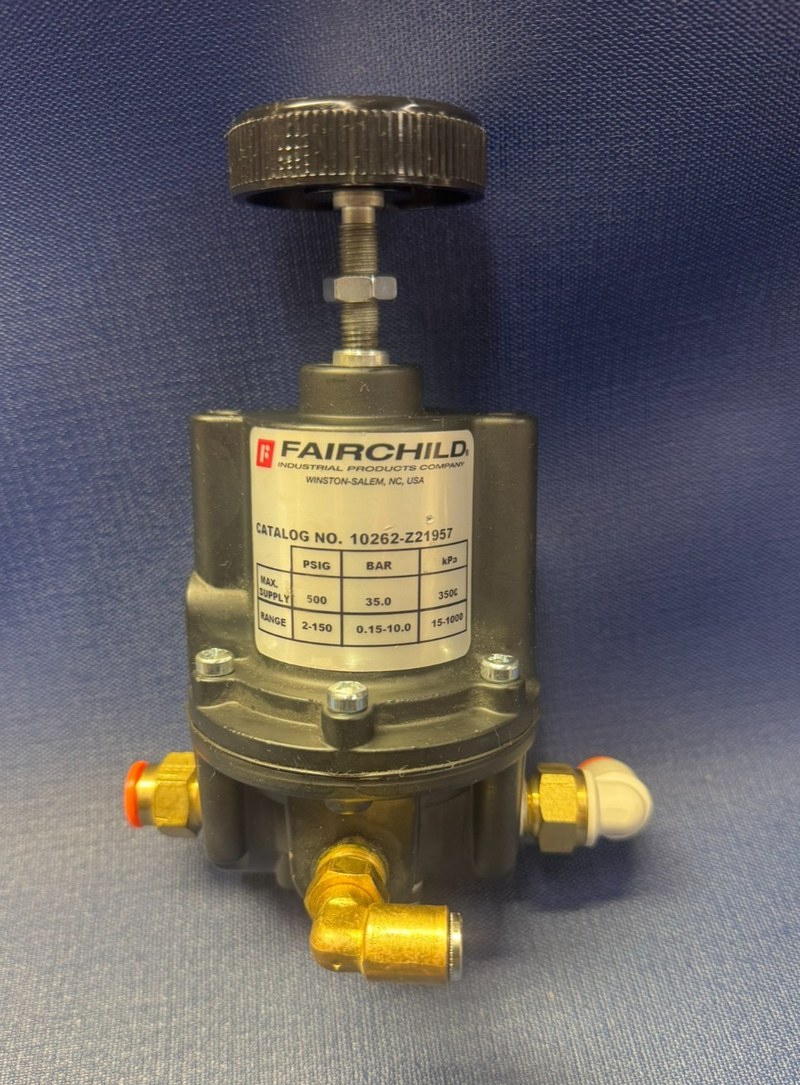

Регулятор давления воздуха Fairchild 10262 Z21957: точность регулирования и надежность пневматических систем
Fairchild 10262 Z21957 относится к серии Model 10 — прецизионным пневматическим регуляторам, поддерживающим заданное выходное давление при изменении давления питания и расхода. Он снижает давление сжатого воздуха до уровня, необходимого исполнительному механизму или прибору, и помогает стабилизировать работу пневматической системы.
Технические характеристики
Регулятор предназначен для подготовки воздуха в линиях управления и поддержания стабильного давления на выходе. Это важно для оборудования, чувствительного к колебаниям пневматического сигнала: даже небольшое изменение давления может влиять на положение клапана, усилие привода или показания измерительного прибора. К основным параметрам Fairchild 10262 относятся:
- диапазон выходного давления — 2–150 psig, или приблизительно 0,14–10,3 бар;
- максимальное давление на входе — до 500 psig, приблизительно 34,5 бар;
- присоединение модели — 1/4 дюйма NPT;
- пропускная способность — до 40 SCFM, или около 68 м3/ч, при указанных изготовителем условиях испытания: входное давление 100 psig и настройка выхода 20 psig;
- чувствительность регулирования — 1/8 дюйма водяного столба, около 31 Па.
Пропускная способность показывает, какой расход регулятор может обеспечить при конкретных условиях, но не гарантирует такое же давление на выходе при любой нагрузке. При проектировании системы также учитываются давление питания, расход потребителя, диаметры труб и соединений. Значения диапазона и пропускной способности относятся к базовой модели Model 10; характеристики отдельного исполнения следует сверять с его маркировкой.
Конструкция и принцип работы
Регулятор объединяет корпус с входным и выходным каналами, чувствительный элемент и регулирующий клапанный узел. В конструкции Model 10 применены уравновешенный подающий клапан и аспирационная трубка. Диафрагма отделена от основного потока воздуха отдельной управляющей камерой, что снижает склонность системы к колебаниям и шуму. Работа устройства основана на сравнении заданного давления с давлением на выходе. Поворот регулировочной рукоятки изменяет усилие на чувствительном элементе. Когда выходное давление ниже заданного, клапан приоткрывается и пропускает воздух с входа. При достижении требуемого значения клапанный узел ограничивает подачу. Если давление после регулятора возрастает выше настройки, сбросной механизм модели позволяет уменьшить его через атмосферный канал. Аспирационная трубка помогает компенсировать падение давления при увеличении расхода. Уравновешивание подающего клапана уменьшает влияние колебаний давления питания на установленное значение. Эти особенности поддерживают более устойчивый выходной сигнал при изменяющейся нагрузке.
Монтаж и эксплуатация
Стабильность регулирования зависит не только от устройства, но и от состояния воздуха и правильного подключения. Регулятор устанавливают в линию сжатого воздуха, соблюдая направление потока, обозначенное на корпусе. Монтаж допускается в разных положениях; для крепления на панели предусмотрены отверстия, а настенный кронштейн используется отдельно. При установке и работе учитываются следующие требования:
- перед монтажом очищают трубопроводы от загрязнений и окалины;
- на входе устанавливают фильтр, задерживающий частицы и капли жидкости;
- используют воздух без масла, поскольку загрязнение может нарушить точность регулирования;
- если в системе нужен лубрикатор, его размещают после регулятора;
- подбирают соединения и трубопроводы, не создающие чрезмерного ограничения потока;
- сохраняют свободным атмосферное отверстие в крышке, необходимое для нормальной работы чувствительного узла.
Эти рекомендации помогают предотвратить падение давления из-за узких соединений, загрязнение седла клапана и нестабильную работу. Перед обслуживанием подачу воздуха перекрывают. При очистке проверяют клапанное седло, уплотнительное кольцо и диафрагму; повреждённые элементы заменяют. Растворители, способные повредить материалы уплотнений, для очистки не применяют.
Применение и практические особенности
Fairchild 10262 применяют в пневматических системах, где требуется регулируемое давление в диапазоне модели и стабильная подача воздуха при изменении расхода. Регулятор может использоваться в линиях управления технологическими клапанами, пневматическими приводами и приборами автоматизации. Его назначение — поддерживать давление в отдельной ветви системы; он не заменяет фильтр, запорную арматуру или защиту от превышения давления в источнике. К практическим особенностям устройства относятся высокая пропускная способность для компактного регулятора, чувствительная настройка и компенсация изменений давления питания. Возможность сброса избыточного давления на выходе полезна в системах, где давление может кратковременно превысить установленный уровень. При этом регулятор следует выбирать с учётом требуемого расхода, диапазона давления и условий конкретного процесса.
Таким образом, Fairchild 10262 Z21957 — регулятор серии Model 10 для точного снижения и стабилизации давления сжатого воздуха. Диапазон 2–150 psig, допустимое входное давление до 500 psig и пропускная способность до 40 SCFM позволяют применять его в пневматических системах управления и автоматизации при соблюдении условий монтажа и качества воздуха. Компания «Олниса» поставляет промышленное оборудование предприятиям на территории России и стран СНГ. В ассортимент поставок входят приборы и компоненты для промышленной автоматизации, пневматики и инженерных систем. «Олниса» выступает поставщиком промышленного оборудования для производственных и технологических объектов.
