Источник бесперебойного питания ExeGate SpecialPro 212521 мощностью 1500 ВА для защиты электроники

ExeGate SpecialPro UNB-1500 EP212521 — линейно-интерактивный источник бесперебойного питания мощностью 1500 ВА и 950 Вт. Он поддерживает электропитание подключённых устройств при кратковременных сбоях сети и корректирует некоторые отклонения напряжения без перехода на аккумуляторы. ИБП рассчитан на однофазную сеть и может применяться для защиты компьютерного, сетевого, измерительного и вспомогательного оборудования.

Основные характеристики

Модель поддерживает работу нагрузки от сети и обеспечивает резервное питание от встроенных аккумуляторов. Автоматический регулятор напряжения, или AVR, выравнивает входное напряжение в рабочем диапазоне; при выходе параметров сети за допустимые пределы ИБП переключает нагрузку на аккумуляторный режим. Это снижает число переходов на батареи при умеренных колебаниях напряжения и сохраняет их ресурс. Основные параметры ExeGate SpecialPro UNB-1500 EP212521:

• полная мощность — 1500 ВА, активная мощность — 950 Вт;
• КПД в сетевом режиме — более 95%;
• номинальное входное напряжение — 220 В, диапазон работы от сети — 145–290 В;
• номинальное выходное напряжение — 220 В ±10%;
• частота входного напряжения — 50/60 Гц ±5%, выходного — 50 Гц ±0,5 Гц;
• форма выходного сигнала при работе от батарей — ступенчатая аппроксимация синусоиды;
• время переключения на аккумуляторы — обычно 2–6 мс, максимально 10 мс;
• аккумуляторный блок — две герметичные необслуживаемые свинцово-кислотные батареи ExeGate HR 12-9 по 12 В и 9 А·ч;
• время подзарядки до 90% ёмкости — ориентировочно 4–6 часов;
• выходы — четыре розетки стандарта Schuko, все с резервным питанием;
• габариты — 145 × 160 × 340 мм, масса — 9 кг;
• степень защиты корпуса — IP20, допустимая температура эксплуатации — от 0 до +40 C.

Мощность в вольт-амперах характеризует полную нагрузку, а значение в ваттах ограничивает фактическое потребление подключённых устройств. Поэтому при расчёте нагрузки учитывают оба параметра и оставляют запас по мощности. Время автономии зависит от потребляемой мощности: по данным производителя, оно составляет около 21 минуты при 30% нагрузке, 10 минут при 50%, 3,5 минуты при 70% и 1,5 минуты при полной нагрузке.

Конструкция и принцип работы

В линейно-интерактивном ИБП нагрузка в обычных условиях получает питание от электросети через входные цепи и узел регулирования напряжения. AVR корректирует отклонения в пределах рабочего диапазона. При исчезновении питания или выходе напряжения за допустимые границы электронная схема переключает нагрузку на инвертор, который преобразует постоянное напряжение аккумуляторного блока в переменное. Основные узлы устройства выполняют следующие функции:

• входная цепь принимает сетевое напряжение и ограничивает воздействие помех и импульсных перенапряжений;
• автоматический регулятор AVR корректирует напряжение при его отклонении от номинального значения;
• аккумуляторный блок накапливает энергию для кратковременного резервного питания;
• инвертор формирует переменное напряжение при работе от батарей;
• электронный блок управления отслеживает состояние сети, заряд аккумуляторов и режим работы;

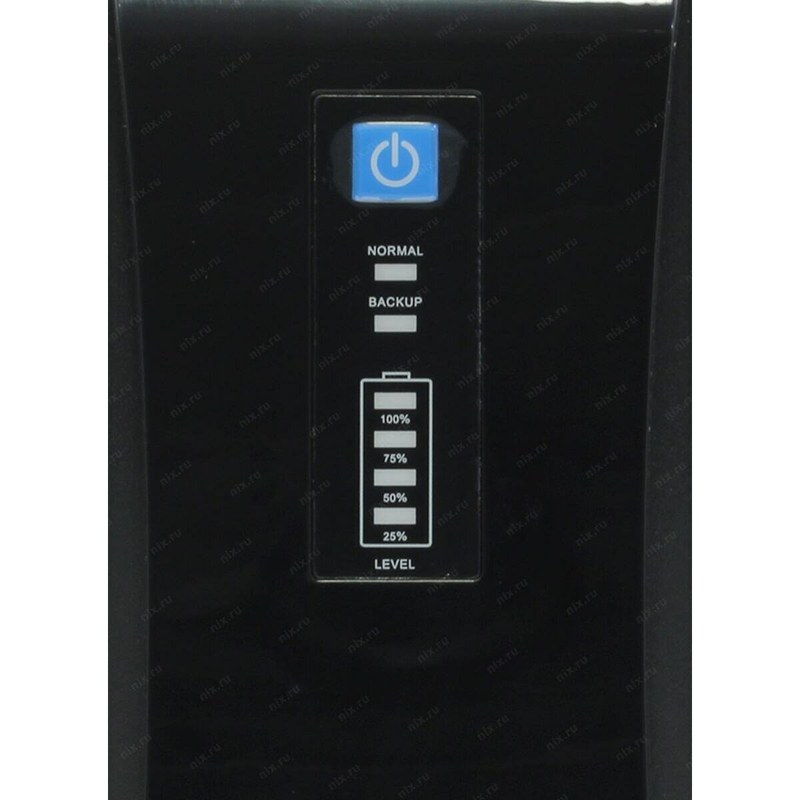

• светодиодный индикатор показывает состояние ИБП, а звуковая сигнализация предупреждает о низком заряде;
• четыре выходные розетки Schuko распределяют питание между подключёнными устройствами.

У модели предусмотрен холодный запуск — включение нагрузки от аккумуляторов при отсутствии сетевого напряжения. После восстановления питания ИБП способен автоматически перезапустить подключённое оборудование. Состояние батареи и аварийные события отображаются светодиодной индикацией и звуковыми сигналами.

Подключение и эксплуатация

ИБП подключают к однофазной розетке с защитным заземлением. Затем нагрузку распределяют между четырьмя выходами, проверяя суммарную активную мощность и пусковые токи оборудования. Подключать устройства следует с учётом того, что при переходе на батареи выходное напряжение имеет ступенчатую аппроксимацию синусоиды. Совместимость такого сигнала с конкретной нагрузкой проверяют по требованиям её производителя. При установке корпус размещают на устойчивой поверхности, оставляя пространство для вентиляции. Устройство рассчитано на работу в помещении при температуре от 0 до +40 C и относительной влажности до 90%. Степень защиты IP20 предполагает эксплуатацию в сухой среде без воздействия струй воды и проводящей пыли. Не следует закрывать вентиляционные отверстия, размещать ИБП рядом с источниками тепла или подключать нагрузку, превышающую допустимые значения. При длительном хранении батареи требуют периодической подзарядки согласно руководству производителя. Срок их службы зависит от температуры, частоты разрядов и соблюдения режима зарядки. При регулярных отключениях и высокой нагрузке фактическое время автономной работы может быть меньше приведённых значений.

Применение компонента

ExeGate SpecialPro UNB-1500 EP212521 может использоваться для рабочих станций, сетевых узлов, систем видеонаблюдения, приборов контроля и вспомогательной автоматики. В производственной среде он помогает сохранить питание для оборудования, которому достаточно кратковременного резерва: например, для сетевого оборудования или контроллера, которому нужно время на корректное завершение операций. Модель не предназначена для длительного питания мощных электроприводов, нагревателей и других нагрузок, потребляющих свыше 950 Вт. Кратковременная автономия при полной нагрузке позволяет прежде всего пережить короткое отключение или выполнить штатное завершение работы. Для технологических процессов, требующих продолжительной автономной работы или стабильной синусоидальной формы напряжения, применяют ИБП, рассчитанные на соответствующий профиль нагрузки и время резерва.

Таким образом, ExeGate SpecialPro UNB-1500 EP212521 сочетает резервное питание, автоматическую коррекцию напряжения и защиту подключённой техники от сетевых помех. Мощность 1500 ВА/950 Вт, четыре резервируемые розетки и встроенный аккумуляторный блок делают его подходящим для локальных систем управления, связи и контроля, если их нагрузка укладывается в пределы модели. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены источники бесперебойного питания и другие устройства для организации электроснабжения оборудования. Поставка ExeGate SpecialPro UNB-1500 EP212521 через «Олниса» позволяет включить эту модель в состав технического оснащения предприятия.
