Блок питания ExeGate F200S 200 Вт: технические характеристики и преимущества
ExeGate F200S — компактный импульсный блок питания формата Flex ATX с максимальной выходной мощностью 200 Вт. Он преобразует переменное напряжение сети в стабилизированные линии постоянного тока для материнской платы, процессора и периферийных устройств. Компактный корпус позволяет использовать модель в небольших настольных системах и корпусах высотой 1U, где обычный ATX-блок не помещается.
Технические характеристики
Рабочие параметры блока определяют, с какими системами он совместим и какую нагрузку способен поддерживать. Номинал 200 Вт относится к общей максимальной выходной мощности, а допустимая нагрузка отдельных линий ограничена собственными значениями. Основные характеристики ExeGate F200S:
- частота сети — 47–63 Гц,
- максимальный входной ток — 8 А,
- максимальная эффективность — 72%,
- расчётное значение наработки на отказ — 50 000 часов,
- допустимая рабочая температура — от 0 до +40 C,
- габариты корпуса — 80 × 40 × 150 мм,
- масса — около 0,5 кг.
Выходные линии предназначены для разных узлов компьютерной системы. Их токовые пределы и мощность следует учитывать при расчёте нагрузки:
- линия +3,3 В — до 12 А,
- линия +5 В — до 12 А,
- дежурная линия +5Vsb — до 2,5 А и 12,5 Вт.
Суммарная мощность блока не позволяет одновременно использовать все линии на их максимальных значениях. При проектировании системы нужно учитывать ограничения как по общей мощности 200 Вт, так и по допустимой нагрузке каждой группы выходов. Особенно важно оценить потребление процессора и остальных компонентов по линии +12 В.
Конструкция и подключение

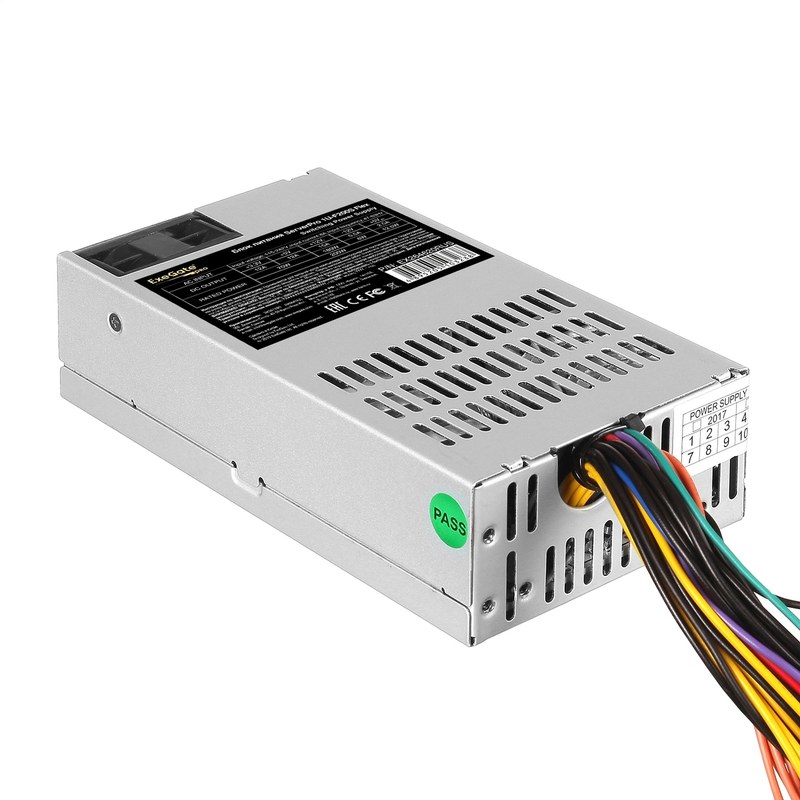

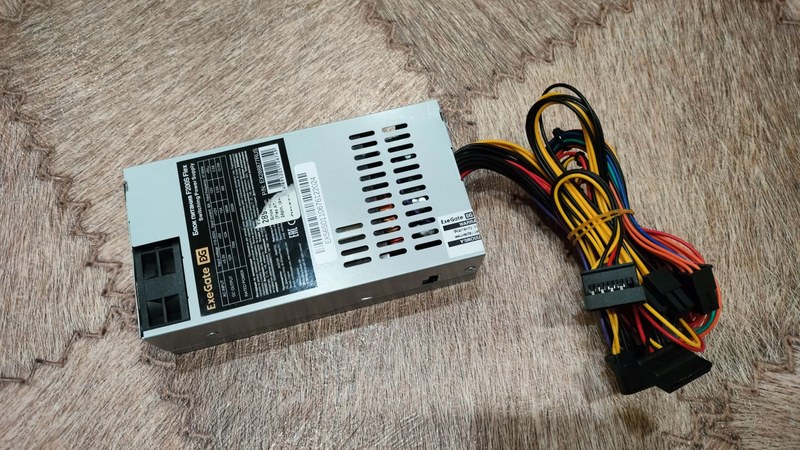

ExeGate F200S выполнен в компактном металлическом корпусе. Внутри находятся преобразовательная часть, элементы фильтрации и стабилизации, цепи защиты и вентилятор охлаждения диаметром 4 см. Производитель указывает гидродинамический тип подшипника вентилятора и уровень шума 45–46 дБА. Для подключения компонентов предусмотрены стандартные кабельные разъёмы компьютерного блока питания:
- 24-контактный разъём ATX для материнской платы,
- разъём питания процессора 4+4 pin,
- три разъёма SATA для накопителей и совместимых устройств,
- два разъёма IDE (Molex) для периферийного оборудования.
Перед монтажом проверяют, что корпус рассчитан на Flex ATX и что его крепёжные точки совпадают с блоком. Также необходимо оставить свободный путь для забора и отвода воздуха: ограниченная вентиляция повышает температуру компонентов и может вызвать ускоренное срабатывание защитных цепей. Установка выполняется при отключённом питании; после механического крепления подключают разъёмы к соответствующим ответным гнёздам платы и устройств.
Принцип работы и защита
Блок питания преобразует сетевое переменное напряжение в несколько постоянных напряжений, предусмотренных стандартом компьютерного питания. Импульсный принцип преобразования позволяет разместить необходимые узлы в корпусе небольшой высоты. Выходные линии подаются на компоненты через разъёмы, а встроенный вентилятор отводит тепло от силовых элементов. В спецификации перечислены следующие виды защиты:
- OCP — от превышения тока,
- OPP/OLP — от перегрузки по мощности,
- OTP — от перегрева,
- SIP — защита, связанная с импульсными воздействиями и пусковыми процессами.
При аварийном режиме соответствующая защита ограничивает работу или отключает выход, снижая риск повреждения блока и подключённых компонентов. Защита не заменяет правильный расчёт нагрузки, поэтому система не должна регулярно работать у предельных значений мощности и тока.
Условия эксплуатации и применение
ExeGate F200S рассчитан на работу при температуре окружающей среды от 0 до +40 C. Это ограничение важно учитывать в закрытых шкафах и корпусах с малым воздухообменом. При установке в стойку или компактный корпус необходимо предусмотреть вентиляцию и исключить перекрытие отверстий охлаждения. Производитель также указывает диапазон влажности хранения 20–90%. Практическая область применения модели определяется её форм-фактором, разъёмами и мощностью. Она может использоваться в компактных компьютерах, терминалах, малых серверах и управляющих станциях, если расчётное потребление системы соответствует возможностям блока. Для промышленных условий следует отдельно проверить температуру в месте установки, вентиляцию, требования к надёжности и совместимость с корпусом. Если нагрузке нужны клеммные выходы, монтаж на DIN-рейку или специальные параметры промышленного источника, F200S не следует считать прямой заменой такого устройства.
Таким образом, ExeGate F200S — компактный блок питания Flex ATX мощностью до 200 Вт с входным диапазоном 115–253 В и стандартными разъёмами для компьютерных компонентов. Его небольшие размеры делают модель пригодной для компактных вычислительных систем, включая управляющие компьютеры и терминалы. При эксплуатации необходимо соблюдать ограничения по суммарной мощности и линиям, поддерживать вентиляцию и учитывать температурный диапазон. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте поставок представлены компоненты для производственных и вычислительных систем, включая оборудование для построения компактных рабочих станций.
