Коммутатор ExeGate DGS 1008C для надежного подключения сетевых устройств

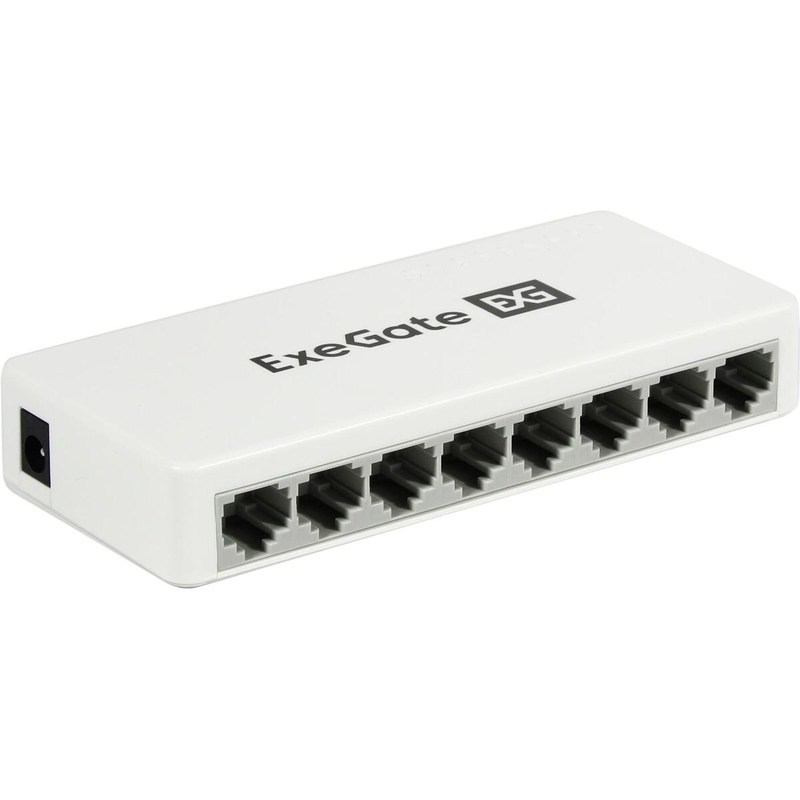

ExeGate DGS-1008C — компактный сетевой коммутатор для объединения устройств в локальную Ethernet-сеть. Модель оснащена восемью портами Gigabit Ethernet и передаёт данные между подключёнными узлами без необходимости ручной настройки маршрутов. В производственных помещениях такой коммутатор может связать контроллеры, рабочие станции, серверы и другое сетевое оборудование, если их интерфейсы совместимы с его портами.
Технические характеристики
Коммутатор принимает кадры Ethernet и направляет их на порт, связанный с адресом получателя. Это позволяет передавать данные между нужными устройствами, не отправляя каждый кадр одновременно всем участникам сети. Основные параметры ExeGate DGS-1008C:
- Количество портов — 8,
- скорость каждого порта — до 1 Гбит/с,
- поддерживаемые скорости Ethernet — 10, 100 и 1000 Мбит/с,
- суммарная пропускная способность при полнодуплексной работе портов — до 16 Гбит/с,
- тип устройства — неуправляемый коммутатор.
Показатель 16 Гбит/с соответствует одновременной передаче и приёму данных на восьми гигабитных портах: для каждого порта учитываются оба направления обмена. Фактическая скорость передачи зависит также от возможностей сетевых карт, кабеля, загруженности сети и оборудования на другом конце соединения.
Устройство и принцип работы
Коммутатор анализирует адреса источников и получателей в кадрах Ethernet. Внутренняя таблица связывает MAC-адреса устройств с портами, через которые они подключены. При первом обращении к незнакомому адресу кадр может передаваться на несколько портов, после чего накопленная информация помогает направлять последующие кадры адресно. К основным элементам устройства относятся:
- восемь разъёмов RJ-45 для подключения сетевых линий,
- коммутационная микросхема для обработки и пересылки кадров,
- таблица MAC-адресов для определения направления передачи,
- индикаторы состояния портов, показывающие подключение и сетевую активность,
- корпус, защищающий внутренние компоненты при обычной эксплуатации.
Как неуправляемая модель, DGS-1008C работает без пользовательской настройки таблиц адресов и сетевых параметров. Он не заменяет маршрутизатор: передача данных между разными IP-подсетями требует отдельного маршрутизирующего устройства.
Подключение и эксплуатация

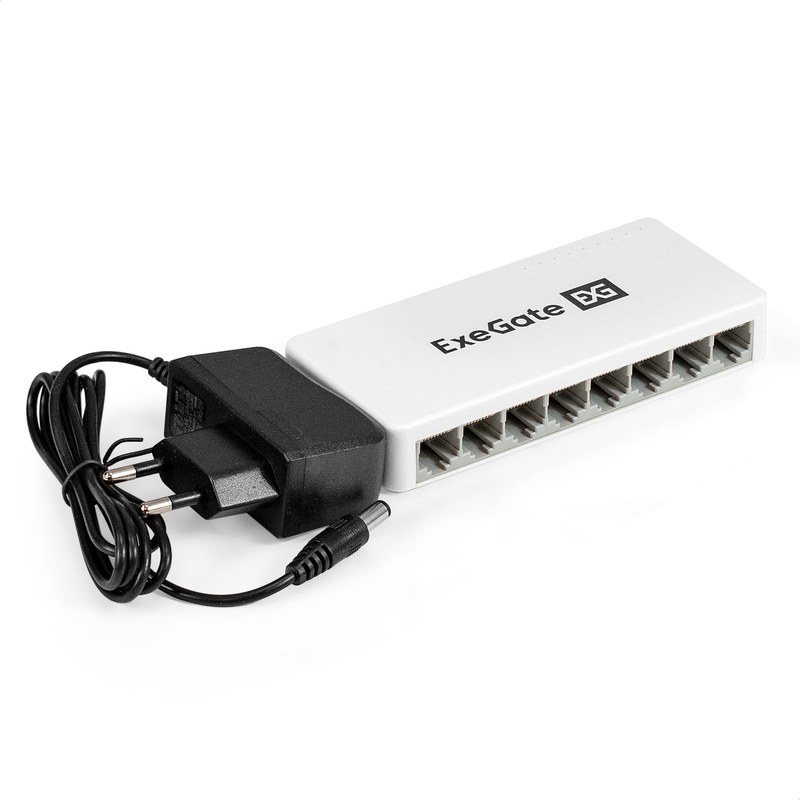

Для включения коммутатора сетевые кабели подключают к его портам RJ-45, а питание подают от предусмотренного для модели источника. Устройства на концах линии согласуют скорость и режим обмена автоматически, если такая функция поддерживается их сетевыми интерфейсами. Для гигабитного соединения следует использовать исправный кабель, соответствующий требованиям Gigabit Ethernet. При монтаже учитывают длину линии и условия прокладки. Для стандартной медной Ethernet-линии типовая предельная длина канала составляет 100 м; при превышении этого расстояния применяют промежуточное сетевое оборудование или оптоволоконный участок с совместимыми интерфейсами. Перед подключением в действующую сеть проверяют, что её топология не создаёт замкнутый контур: он может вызвать широковещательный шторм и нарушить передачу данных. DGS-1008C предназначен для обычной сетевой инфраструктуры. Условия температуры, влажности, электропитания и способ крепления следует сверять с паспортом конкретной поставки. Если оборудование устанавливается рядом с источниками пыли, вибрации или повышенной температуры, место размещения должно соответствовать установленным для модели ограничениям.
Практическое применение
В производственной сети коммутатор используют для локального подключения оборудования, которому достаточно обмена данными в пределах одного сегмента. Восемь портов позволяют объединить несколько устройств без отдельной настройки каждого соединения. Гигабитная скорость полезна при передаче архивов, технологических журналов и других объёмных данных, если соответствующую пропускную способность поддерживают все участники линии. К преимуществам такой схемы относятся простое подключение, совместимость с распространёнными скоростями Ethernet и отсутствие необходимости конфигурировать коммутатор. При этом неуправляемая модель не предоставляет средств для настройки VLAN, приоритетов трафика и удалённого мониторинга портов. Такие функции требуются в сетях с сегментацией или особыми требованиями к обработке данных и реализуются управляемыми моделями.
Таким образом, ExeGate DGS-1008C объединяет до восьми Ethernet-устройств и обеспечивает гигабитный обмен данными в локальной сети. Благодаря автоматической работе он подходит для простых сетевых сегментов, где не требуются расширенные функции управления и контроля трафика. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ, включая сетевые устройства для предприятий и производственных объектов.
