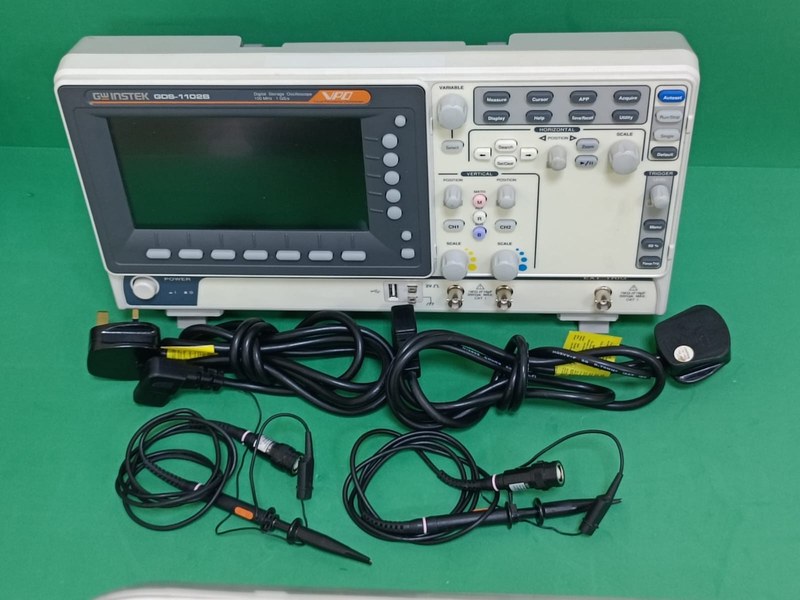

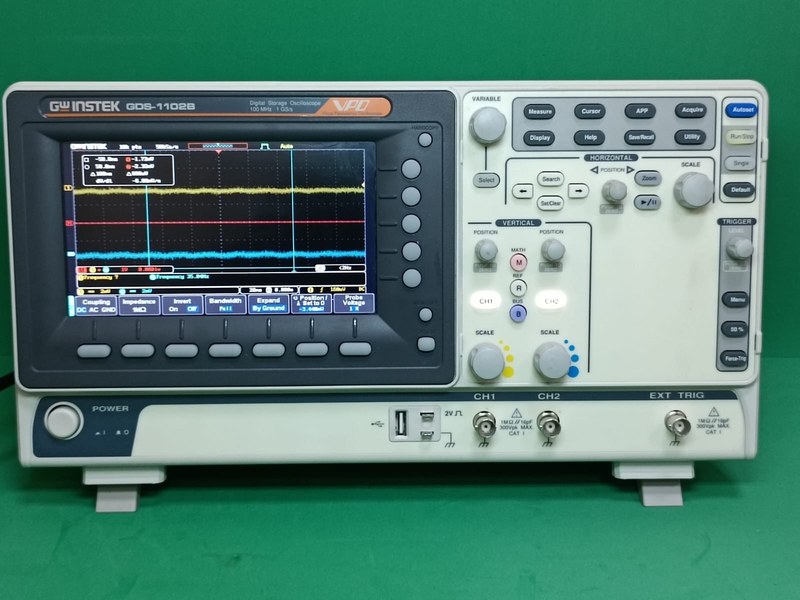

Цифровой осциллограф GW Instek GDS-71102B — исследование сигналов с полосой пропускания 100 МГц
GW Instek GDS-71102B представляет собой двухканальный цифровой осциллограф, предназначенный для регистрации формы электрических сигналов и анализа процессов, изменяющихся во времени. Устройство применяется в лабораторных установках, при разработке электронных схем и обслуживании промышленной автоматики. Модель имеет полосу пропускания 100 МГц и максимальную частоту дискретизации 1 Гвыб/с. Такая комбинация позволяет исследовать как медленно изменяющиеся сигналы, так и импульсные процессы с относительно короткой продолжительностью. Отличительной особенностью осциллографа является технология VPO, обеспечивающая повышенную скорость обновления изображения. Это облегчает обнаружение редких нарушений формы сигнала, которые не всегда заметны при стандартном отображении осциллограмм.
Технические характеристики
Основные параметры GW Instek GDS-71102B определяются скоростью регистрации и возможностями цифровой обработки:
- производитель — GW Instek,
- категория — цифровой запоминающий осциллограф,
- серия — GDS-71000B,
- модель — GDS-71102B,
- количество каналов — 2,
- полоса пропускания — 100 МГц,
- максимальная частота дискретизации — 1 Гвыб/с,
- дискретизация при использовании двух каналов — до 500 Мвыб/с на канал,
- разрядность АЦП — 8 бит,
- входное сопротивление — 1 МОм,
- длина памяти — до 10 млн точек на канал,
- скорость обновления осциллограмм — до 50 000 в секунду,
- технология визуализации — VPO,
- автоматические измерения — предусмотрены,
- курсорные измерения — предусмотрены,
- математическая обработка — предусмотрена,
- быстрое преобразование Фурье — предусмотрено,
- режим XY — предусмотрен,
- режим самописца — предусмотрен.
Особенности конструкции
Осциллограф объединяет аналоговые входные усилители, аналого-цифровой преобразователь, память и систему цифровой обработки результатов. Электрический сигнал поступает на входной канал через соответствующий пробник. После масштабирования он преобразуется в последовательность цифровых отсчетов, на основании которых строится осциллограмма. Система синхронизации обеспечивает устойчивое отображение периодических сигналов. Для импульсных процессов используются специальные режимы запуска по длительности и другим параметрам. Встроенная память позволяет сохранять последовательности отсчетов и анализировать отдельные участки зарегистрированного процесса. Математические функции предназначены для обработки сигналов двух каналов. Частотный анализ позволяет выявлять гармонические компоненты и особенности спектра.
Области применения
GDS-71102B используется при проверке электронного оборудования:
- импульсные источники питания,
- контроллеры промышленной автоматики,
- цифровые схемы,
- измерительные преобразователи,
- электронные усилители,
- системы управления электроприводами,
- генераторы сигналов,
- лабораторные установки,
- электронные блоки технологических машин,
- разработка печатных плат.
Компания «Олниса» осуществляет поставки цифровых осциллографов GW Instek для промышленных предприятий и технических лабораторий. В ассортимент входят устройства регистрации и анализа электрических сигналов.
Преимущества
Основные эксплуатационные достоинства модели:
- возможность одновременного исследования двух сигналов,
- регистрация быстро изменяющихся электрических процессов,
- сохранение осциллограмм,
- высокая скорость обновления изображения,
- цифровая обработка измеренных сигналов,
- автоматическое определение параметров,
- удобство анализа частотного состава,
- возможность обнаружения кратковременных нарушений,
- применимость в производственной электронике,
- практичность лабораторной эксплуатации.
Таким образом, GW Instek GDS-71102B представляет собой двухканальный цифровой осциллограф с полосой пропускания 100 МГц и максимальной дискретизацией 1 Гвыб/с. Прибор предназначен для исследования электрических сигналов и диагностики электронных систем. Компания «Олниса» поставляет осциллографы GW Instek для предприятий и лабораторий. Измерительная аппаратура производителя входит в ассортимент промышленной продукции компании.
