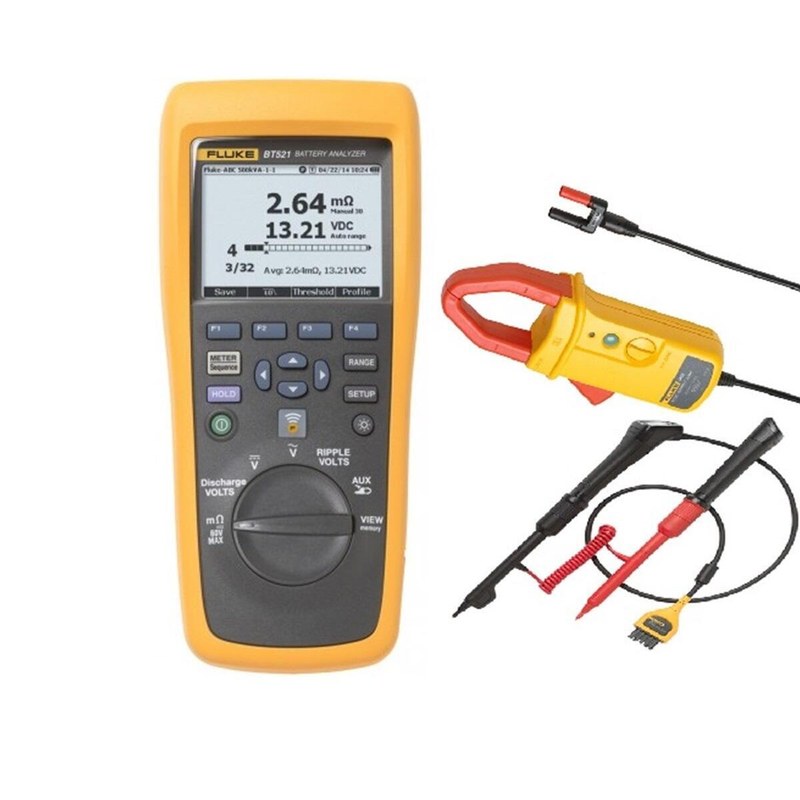

Анализатор аккумуляторных батарей Fluke BT521 — измерение внутреннего сопротивления и контроль резервных источников питания

Fluke BT521 представляет собой электронный анализатор, предназначенный для исследования технического состояния стационарных аккумуляторных батарей. Основным диагностическим параметром является внутреннее сопротивление, изменение которого позволяет обнаруживать отдельные признаки деградации аккумуляторов. Прибор применяется в системах резервного электроснабжения, где большое количество элементов соединено в последовательные или параллельные батарейные сборки. Нестабильная работа одного аккумулятора способна ограничивать характеристики всего накопителя, поэтому регулярный контроль отдельных элементов имеет практическое значение. BT521 также измеряет электрическое напряжение, напряжение пульсаций и температуру с использованием предусмотренных измерительных принадлежностей. Регистрация результатов позволяет сопоставлять состояние элементов в разные периоды эксплуатации.

Технические характеристики

Основные измерительные параметры Fluke BT521:

• производитель — Fluke,
• категория — анализатор аккумуляторных батарей,
• серия — BT500,
• модель — BT521,
• диапазоны внутреннего сопротивления — 3, 30, 300 и 3000 мОм,
• минимальное разрешение сопротивления — 0,001 мОм,
• базовая погрешность сопротивления в диапазонах 30–3000 мОм — ±(0,8% + 6 единиц младшего разряда),
• диапазоны постоянного напряжения — 6, 60, 600 и 1000 В,
• напряжение переменного тока — до 600 В,
• диапазоны пульсаций — 600 и 6000 мВ,
• контроль частоты — 45–500 Гц,
• температура с совместимым датчиком — 0–60 °C,
• испытательный сигнал сопротивления — 1 кГц,
• ток испытательного сигнала — менее 100 мА,
• питание — аккумуляторный блок 7,4 В,
• емкость аккумуляторного блока — 3000 мА·ч,
• продолжительность автономной работы — более 8 часов в предусмотренном режиме.

Конструктивные особенности

Анализатор содержит электронный измерительный узел, систему памяти, цифровой дисплей и соединения для специальных измерительных щупов. При проверке аккумулятора электронная система формирует тестовый сигнал небольшой амплитуды и регистрирует ответное напряжение. На основании полученных значений рассчитывается внутреннее сопротивление элемента. Повышенное сопротивление может указывать на деградацию внутренних компонентов, ухудшение электрического контакта или изменение состояния электролита. Однако оценка аккумулятора требует сопоставления нескольких параметров. Один показатель сопротивления не позволяет достоверно рассчитать доступную емкость или продолжительность автономной работы. Прибор предусматривает регистрацию измерений, что облегчает контроль батарейных сборок с большим количеством элементов.

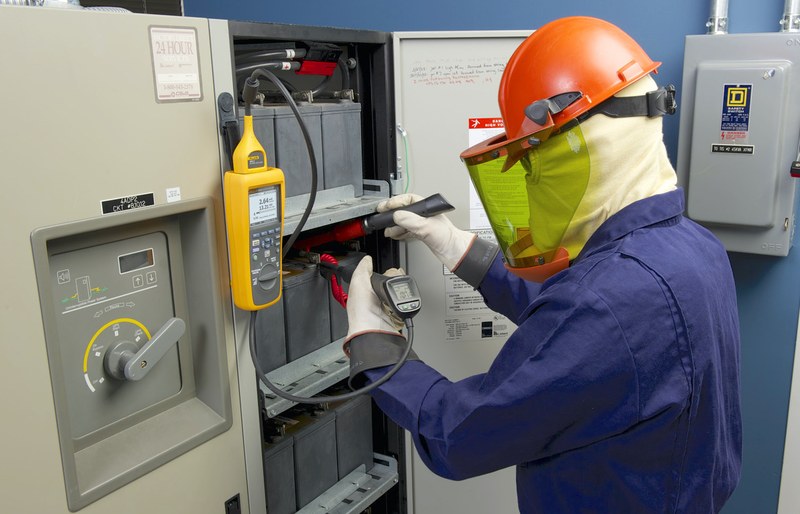

Области применения

Fluke BT521 используется при техническом контроле стационарных накопителей электрической энергии:

• серверные аккумуляторные шкафы,
• источники бесперебойного питания,
• центры обработки данных,
• телекоммуникационные станции,
• электрические подстанции,
• резервное питание автоматики,
• промышленные аккумуляторные установки,
• системы аварийного электроснабжения,
• энергетическая инфраструктура предприятий,
• испытательные лаборатории.

Компания «Олниса» осуществляет поставки анализаторов аккумуляторных батарей Fluke BT521 для промышленных объектов. В ассортимент входят измерительные устройства диагностики систем резервного электроснабжения.

Преимущества

Эксплуатационные достоинства прибора определяются возможностью исследовать отдельные аккумуляторы без выполнения полного разрядного испытания:

• контроль внутреннего сопротивления,
• измерение постоянного напряжения,
• наблюдение за пульсациями,
• регистрация температурных параметров,
• возможность сопоставления состояния аккумуляторов,
• удобство обследования крупных батарейных сборок,
• сохранение истории измерений,
• портативность конструкции,
• уменьшение количества ручных записей,
• применимость в промышленной энергетике.

Таким образом, Fluke BT521 представляет собой анализатор аккумуляторных батарей с измерением внутреннего сопротивления до 3000 мОм и дополнительными электрическими диагностическими функциями. Компания «Олниса» поставляет анализаторы Fluke BT521 для промышленных предприятий и объектов резервного электроснабжения. Измерительное оборудование аккумуляторных систем входит в ассортимент продукции компании.
