Линейный тестер Fluke TS19 19800003 — диагностика телефонных цепей с зажимным подключением

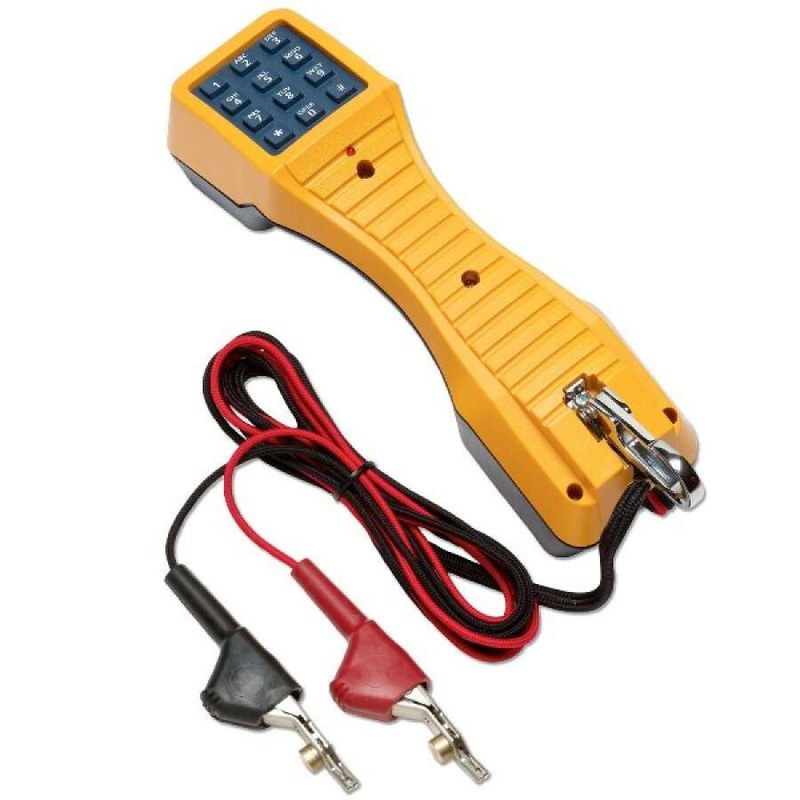

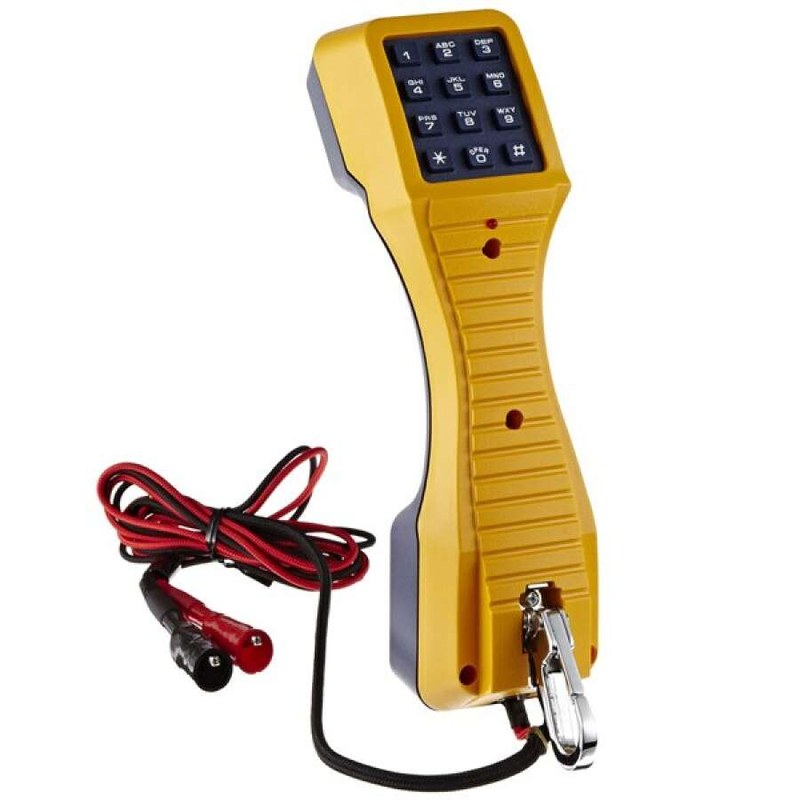

Fluke TS19 19800003 представляет собой переносной телефонный тестовый аппарат, предназначенный для работы с аналоговыми абонентскими линиями. Данное исполнение оснащено соединительными проводами с банановыми разъемами и зажимами типа «крокодил», позволяющими подключаться к доступным контактам телефонного оборудования. Прибор применяется при определении работоспособности линии, проверке набора телефонных номеров и контроле наличия разговорного сигнала. Основное преимущество зажимной комплектации заключается в возможности подключения к клеммным колодкам без использования специальной телефонной розетки. Модель поддерживает режимы Talk и Monitor. В первом случае выполняется подключение к телефонной цепи для разговорной проверки, во втором — наблюдение за линией с повышенным входным сопротивлением.
Технические характеристики
Основные параметры исполнения:
- производитель — Fluke Networks,
- категория — тестовый аппарат аналоговых телефонных линий,
- модель — TS19,
- артикул — 19800003,
- тип соединительных принадлежностей — банановые разъемы и зажимы «крокодил»,
- поддержка DTMF — предусмотрена,
- поддержка импульсного набора — предусмотрена,
- контроль полярности — предусмотрен,
- высокоомный режим мониторинга — не менее 100 кОм при 1 кГц,
- низкоомный режим мониторинга — около 600 Ом при 1 кГц,
- типичное сопротивление разговорного режима — 150 Ом,
- предел сопротивления абонентского шлейфа — 2,4 кОм при 48 В,
- повтор последнего номера — предусмотрен,
- длина корпуса — 222 мм,
- масса — около 0,3 кг.
Особенности конструкции
Корпус тестера объединяет элементы управления телефонным соединением, разговорный тракт и электронные средства контроля линии. Соединительные зажимы позволяют выполнять временное подключение к контактам кроссового оборудования. Для корректной работы необходимо обеспечивать надежный электрический контакт без случайного замыкания соседних клемм. Клавиатура используется для формирования телефонного номера. Функция повторного набора ускоряет многократные проверки одного соединения. В режиме Monitor тестер позволяет наблюдать за электрическими сигналами линии. Высокоомная схема уменьшает нагрузку на исследуемую цепь по сравнению с разговорным подключением. Контроль полярности помогает определить состояние соответствующих проводников аналоговой абонентской пары.
Области применения
Зажимное исполнение TS19 используется в телекоммуникационных узлах, где необходим прямой доступ к клеммам:
- телефонные кроссы,
- распределительные шкафы,
- абонентские линии,
- коммуникационные коробки,
- промышленные телефонные сети,
- внутренние сети связи предприятий,
- технические помещения операторов связи,
- аналоговые порты телефонных станций,
- кабельные распределительные системы,
- проверка соединений медных пар.
Компания «Олниса» осуществляет поставки телефонных тестеров Fluke TS19 19800003 для профессиональной коммуникационной инфраструктуры. В ассортимент входят приборы проверки кабельных линий и оборудование диагностики аналоговых систем связи.
Преимущества
Основные достоинства зажимного исполнения:
- подключение непосредственно к клеммным контактам,
- отсутствие необходимости в телефонной розетке,
- проверка разговорного соединения,
- наблюдение за линейным сигналом,
- возможность определения полярности,
- удобство работы внутри кроссовых шкафов,
- компактность переносного аппарата,
- поддержка тонального и импульсного набора,
- простота подключения к доступным проводникам,
- надежность при соблюдении электрических ограничений.
Таким образом, Fluke TS19 19800003 представляет собой телефонный линейный тестер с зажимным комплектом подключения. Устройство предназначено для диагностики аналоговых абонентских линий и проверки прохождения связи. Компания «Олниса» поставляет тестеры Fluke Networks для профессиональных систем связи. Контрольно-измерительная техника для коммуникационных сетей входит в ассортимент компании.
