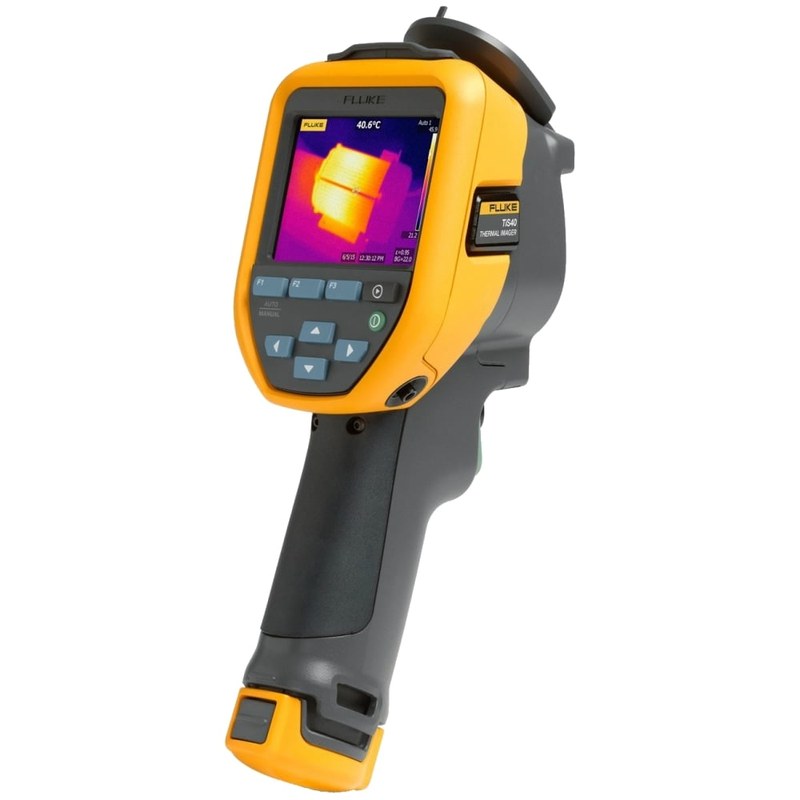

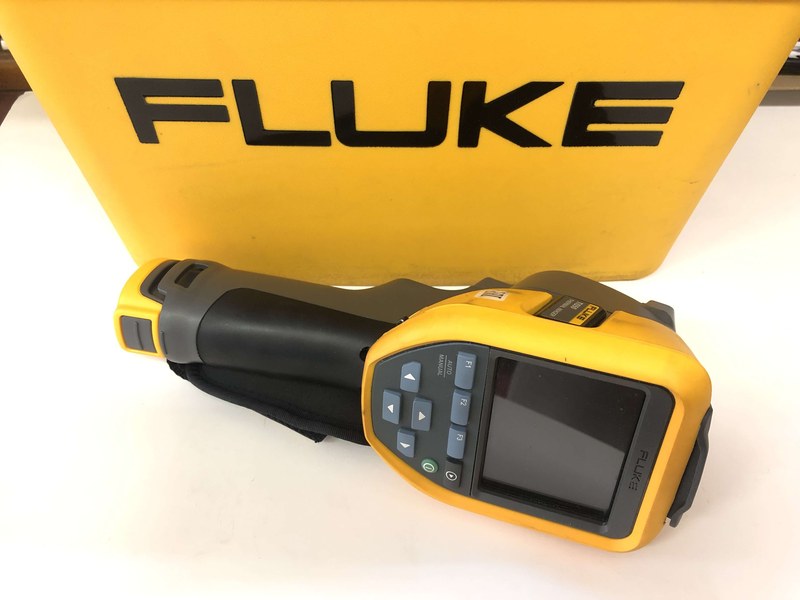

Инфракрасный тепловизор Fluke TiS40 — обследование электрических и механических систем
Fluke TiS40 — переносная инфракрасная камера, предназначенная для определения температуры поверхностей и построения тепловых изображений. Устройство используется при поиске перегревающихся контактов, исследовании механических узлов и контроле теплового режима оборудования. Тепловизор оснащен инфракрасной матрицей 160 × 120 пикселей. Получаемая термограмма позволяет визуально сравнивать температурное состояние различных участков объекта без физического контакта с его поверхностью. Модель использует фиксированную фокусировку и технологию совмещения изображения IR-Fusion. Прибор рассчитан на измерение температуры до +350 °C и подходит для типовых промышленных тепловых обследований.
Технические характеристики
Основные показатели Fluke TiS40:
- производитель — Fluke,
- категория — инфракрасная тепловизионная камера,
- модель — TiS40,
- разрешение детектора — 160 × 120 пикселей,
- количество тепловых элементов — 19 200,
- температурный диапазон — от −20 до +350 °C,
- тепловая чувствительность — не более 0,09 °C,
- точность — ±2 °C или ±2% показания,
- поле зрения — 35,7° × 26,8°,
- пространственное разрешение — 3,9 мрад,
- система фокусировки — фиксированная,
- минимальная дистанция фокусировки — 0,45 м,
- дисплей — LCD 3,5 дюйма,
- разрешение обычной фотокамеры — 5 Мп,
- технология совмещения — IR-Fusion AutoBlend,
- степень защиты корпуса — IP54,
- типичное время автономной работы — более 4 часов,
- масса с аккумулятором — около 0,72 кг.
Принцип работы
Инфракрасная оптика собирает тепловое излучение и направляет его на чувствительную матрицу. Электронная система преобразует интенсивность принятого сигнала в данные о температуре. Цветовое изображение позволяет выделять участки, отличающиеся тепловым состоянием от окружающих элементов. Технология IR-Fusion объединяет инфракрасную картину с фотографией видимого спектра. Благодаря этому можно точнее определить, какой именно контакт, проводник или механический узел соответствует обнаруженной температурной аномалии. Встроенные настройки учитывают излучательную способность материала и отраженную температуру окружающей среды. Фиксированная оптическая система упрощает эксплуатацию при соблюдении минимального расстояния до объекта.
Области применения
Тепловизор применяется при диагностике промышленного оборудования:
- электрические распределительные шкафы,
- коммутационные соединения,
- электродвигатели,
- подшипники,
- трубопроводы,
- насосные установки,
- электрические кабели,
- вентиляционные агрегаты,
- теплообменники,
- системы отопления,
- технологические линии,
- производственные механизмы.
Компания «Олниса» осуществляет поставки тепловизоров Fluke TiS40 для промышленного и инженерного оборудования. В ассортимент входят приборы инфракрасного измерения температуры.
Преимущества
Основные достоинства модели:
- бесконтактная диагностика поверхностей,
- визуализация распределения температуры,
- компактный переносной корпус,
- совмещение тепловых и обычных изображений,
- удобство эксплуатации с фиксированной фокусировкой,
- возможность сохранения результатов,
- защита от пыли и водяных брызг,
- автономное аккумуляторное питание,
- информативная цветовая индикация,
- применимость в различных производственных условиях.
Таким образом, Fluke TiS40 представляет собой промышленный тепловизор с разрешением 160 × 120 пикселей и верхней границей измерения +350 °C. Прибор применяется для бесконтактного температурного контроля и обнаружения локального перегрева. Компания «Олниса» поставляет тепловизоры Fluke для производственных предприятий. Приборы инфракрасной диагностики входят в ассортимент промышленного оборудования компании.
