Телефонный тестовый аппарат Fluke Networks TS19 19800009 — проверка аналоговых линий связи

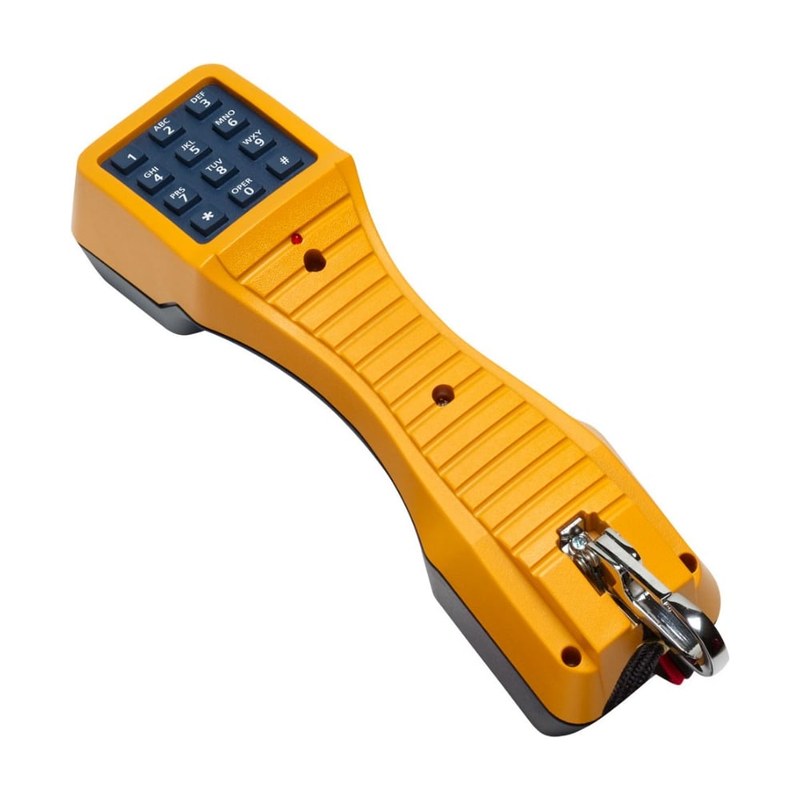

Fluke Networks TS19 — портативный тестовый аппарат, предназначенный для технической диагностики аналоговых телефонных линий. Устройство объединяет средства проверки наличия связи, контроля электрической полярности и выполнения тестовых телефонных вызовов. Модель ориентирована на эксплуатацию внутри телефонных распределительных систем. Она позволяет работать непосредственно с медной абонентской линией и проверять функционирование соединения без установки стационарного телефонного аппарата. Исполнение 19800009 оснащено соединительным кабелем ABN. Прибор поддерживает тональный и импульсный набор, режим разговора Talk и высокоомный режим мониторинга Monitor.
Технические характеристики
Основные показатели TS19:
- производитель — Fluke Networks,
- категория — телефонный линейный тестер,
- серия — TS,
- модель — TS19,
- артикул исполнения ABN — 19800009,
- альтернативное исполнение с зажимами — 19800003,
- типы набора — тональный DTMF и импульсный,
- режимы — Talk и Monitor,
- максимальное сопротивление линии при номинальном питании 48 В — 2,4 кОм,
- типичное сопротивление в режиме Talk — 150 Ом при 80 мА,
- входной импеданс Monitor HI Z — не менее 100 кОм при 1 кГц,
- входной импеданс низкоомного режима — около 600 Ом при 1 кГц,
- скорость импульсного набора — около 10 импульсов/с,
- контроль полярности — предусмотрен,
- повтор последнего номера — предусмотрен,
- длина корпуса — 222 мм,
- ширина — около 60 мм,
- высота — около 86 мм,
- масса — до 307 г.
Принцип действия
Тестер содержит аудиотракт, систему переключения электрических режимов, клавиатуру набора и соединительные провода. При переходе в режим Talk устройство подключается к абонентской линии и позволяет выполнять разговорные функции. Такой режим используется для проверки прохождения вызовов и речевого соединения. Высокоомный режим Monitor предназначен для наблюдения за сигналами линии с уменьшенным влиянием тестера на ее электрическое состояние. Встроенная схема полярности позволяет получить информацию о правильности подключения проводников. Использование тонального и импульсного способов набора обеспечивает совместимость с различными аналоговыми телефонными системами.
Области применения

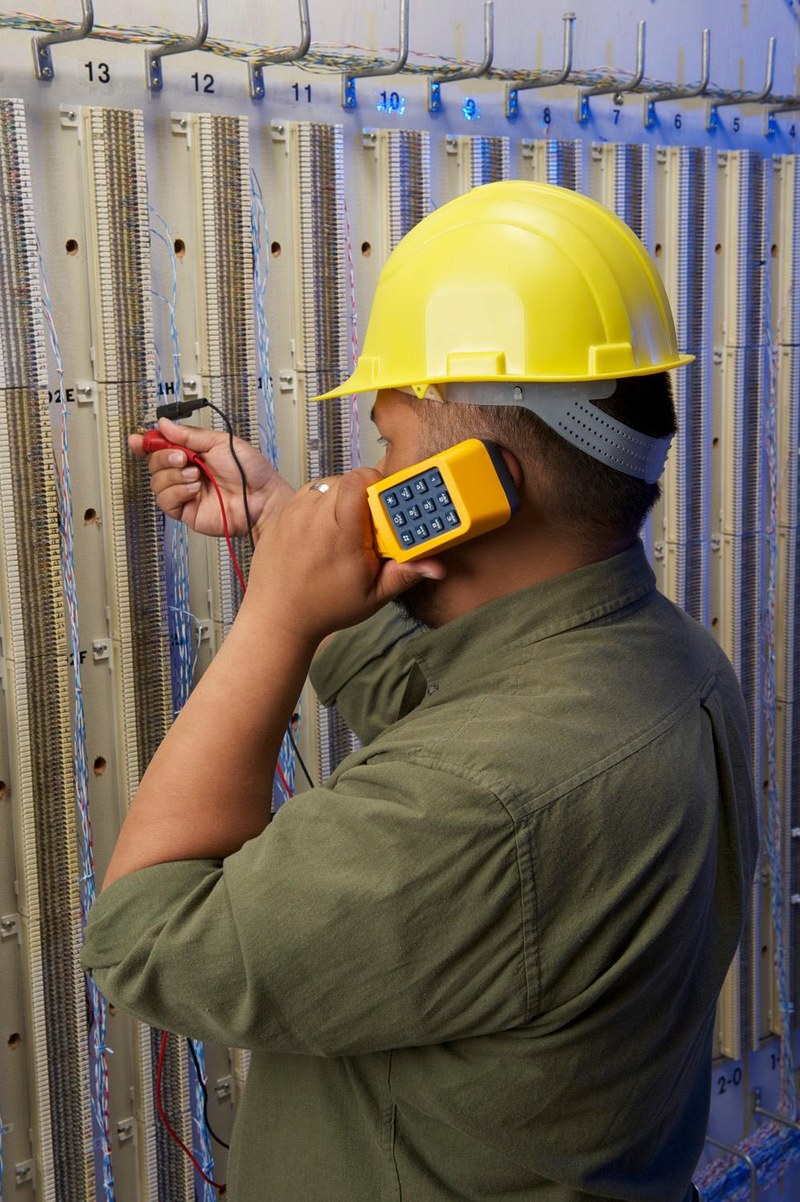

TS19 применяется при обслуживании кабельной телефонной инфраструктуры:
- аналоговые телефонные линии,
- абонентские распределительные коробки,
- телекоммуникационные шкафы,
- медные кабельные сети зданий,
- телефонные кроссы,
- служебные сети связи,
- промышленные телефонные установки,
- ремонт аналоговых соединений,
- испытание телефонных портов,
- проверка прохождения разговорного сигнала.
Компания «Олниса» осуществляет поставки диагностических приборов Fluke Networks для телекоммуникационного оборудования. Телефонные тестеры и измерительные устройства проводных линий связи входят в ассортимент продукции компании.
Преимущества
Эксплуатационные достоинства модели:
- проверка линии непосредственно на объекте,
- совмещение разговорных и измерительных функций,
- поддержка разных способов телефонного набора,
- возможность высокоомного мониторинга,
- контроль полярности,
- компактность корпуса,
- удобство переносной эксплуатации,
- повтор последнего набранного номера,
- снижение потребности в дополнительном телефонном аппарате,
- практичность диагностики медных линий связи.
Таким образом, Fluke Networks TS19 19800009 представляет собой телефонный тестовый аппарат для проверки аналоговых кабельных линий. Устройство поддерживает разговорный режим, мониторинг, контроль полярности и набор телефонных номеров. Компания «Олниса» поставляет тестеры Fluke Networks для коммуникационной инфраструктуры. Оборудование диагностики проводных систем связи входит в ассортимент промышленной продукции компании.
