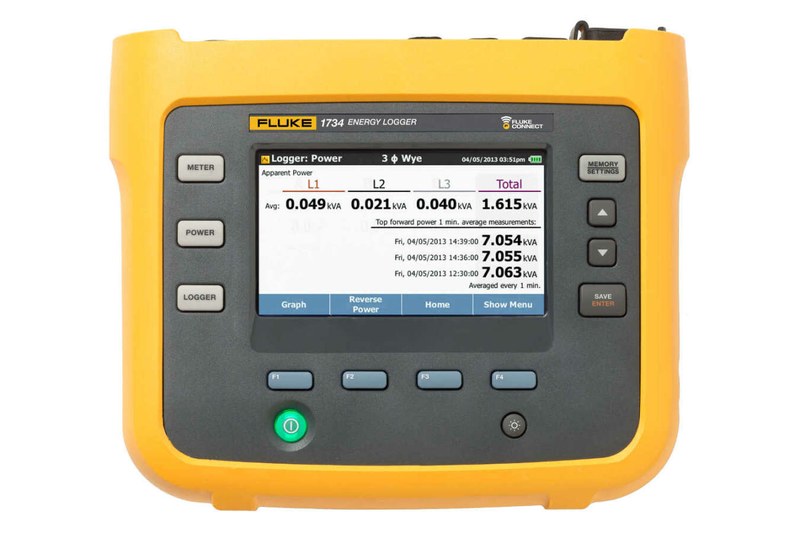

Трехфазный регистратор Fluke 1734 — измерение энергопотребления и параметров электрической нагрузки
Fluke 1734 — переносной регистратор электрических параметров, предназначенный для исследования энергопотребления однофазных и трехфазных установок. Прибор измеряет напряжение, ток, электрическую мощность и энергию, обеспечивая возможность анализа работы оборудования в течение продолжительного времени. Модель используется в промышленной энергетике, при обследовании распределительных шкафов и исследовании производственных нагрузок. В отличие от обычного мультиметра регистратор ориентирован на накопление результатов, что позволяет наблюдать изменение потребления за выбранный период. Fluke 1734 относится к семейству трехфазных регистраторов 1732/1734. Устройство поддерживает работу с гибкими токовыми датчиками iFlex и программную обработку зарегистрированной информации.
Технические характеристики
Основные измерительные параметры Fluke 1734:
- производитель — Fluke,
- категория — трехфазный регистратор электроэнергии,
- модель — 1734,
- тип исследуемых систем — однофазные и трехфазные,
- максимальное измеряемое напряжение — 1000 В,
- разрешение напряжения — 0,1 В,
- основная погрешность напряжения — ±(0,2% показания + 0,01% диапазона),
- диапазон частоты — 42,5–69 Гц,
- разрешение частоты — 0,01 Гц,
- измерение активной мощности — предусмотрено,
- измерение реактивной мощности — предусмотрено,
- измерение полной мощности — предусмотрено,
- контроль коэффициента мощности — предусмотрен,
- регистрация электроэнергии — предусмотрена,
- контроль гармонических искажений THD — предусмотрен,
- вспомогательный вход постоянного напряжения — ±10 В.
Конструктивные особенности

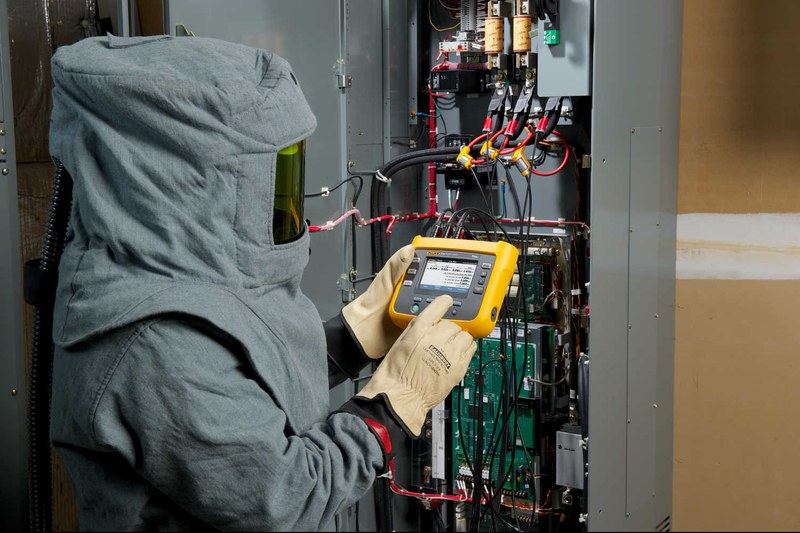

Прибор содержит несколько измерительных каналов, электронную систему обработки результатов и внутренние средства хранения зарегистрированной информации. Напряжение измеряется через соответствующие контактные провода. Ток регистрируется с использованием совместимых внешних преобразователей, устанавливаемых вокруг отдельных проводников. По результатам измерений устройство вычисляет электрические мощности и накопленную энергию. Полученные данные могут анализироваться по времени, что позволяет устанавливать связь между производственными режимами и энергопотреблением. Гибкие датчики iFlex особенно удобны при работе с крупными шинами или кабелями, размещенными внутри распределительных шкафов. Цифровой экран используется для наблюдения за текущими величинами и изменения параметров записи. Регистрация значений в течение определенного периода позволяет исследовать суточные и производственные колебания нагрузки, которые невозможно полностью оценить однократным измерением.
Области применения
Fluke 1734 применяется в системах энергетического мониторинга:
- распределительные шкафы предприятий,
- трехфазные силовые установки,
- производственные электродвигатели,
- насосные станции,
- компрессорные агрегаты,
- электроприводы,
- энергетические обследования,
- производственные линии,
- центры обработки данных,
- инженерные системы зданий,
- контроль пикового энергопотребления,
- анализ распределения электрической нагрузки.
Компания «Олниса» осуществляет поставки регистраторов электроэнергии Fluke 1734 для промышленных и энергетических объектов. Измерительные устройства контроля электрической мощности входят в ассортимент компании.
Преимущества
Основные эксплуатационные достоинства регистратора:
- возможность длительного наблюдения за энергопотреблением,
- одновременный контроль трехфазных параметров,
- выявление периодов максимальной нагрузки,
- исследование коэффициента мощности,
- регистрация различных видов электрической энергии,
- использование гибких токовых преобразователей,
- сокращение потребности в постоянном ручном наблюдении,
- удобство сопоставления производственных режимов,
- сохранение результатов измерений,
- применимость к промышленным распределительным сетям.
Таким образом, Fluke 1734 представляет собой трехфазный регистратор электроэнергии, предназначенный для измерения нагрузки, мощности и параметров энергопотребления. Прибор применяется для длительного наблюдения за промышленными электрическими системами. Компания «Олниса» поставляет регистраторы Fluke 1734 для предприятий и объектов энергетической инфраструктуры. Измерительное оборудование Fluke входит в ассортимент продукции компании.
