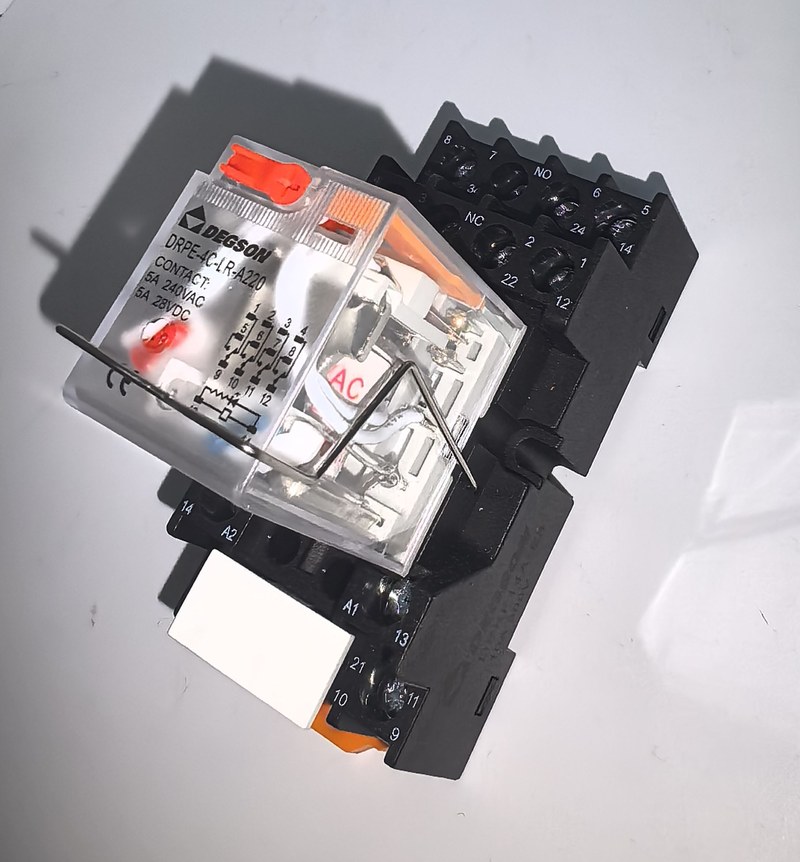

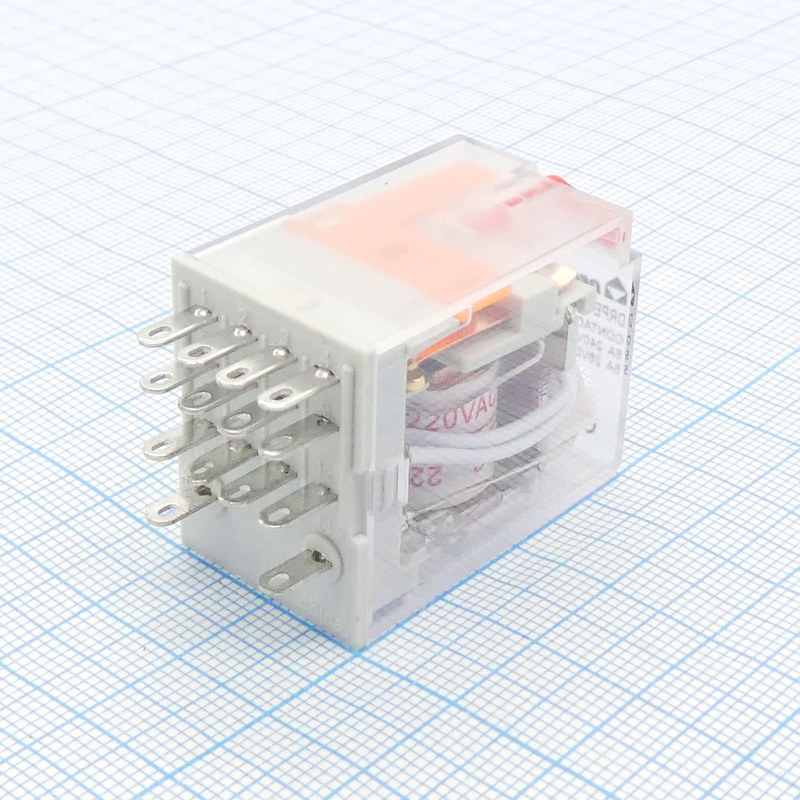

Электромагнитное реле DEGSON DRPE-4C-LR-A220 30010000153 — коммутация четырех групп контактов

DEGSON DRPE-4C-LR-A220 — электромагнитное промежуточное реле, предназначенное для коммутации управляющих и сигнальных цепей промышленного оборудования. Устройство позволяет управлять несколькими независимыми электрическими линиями посредством подачи напряжения на одну электромагнитную катушку. Модель оснащена четырьмя переключающими контактными группами. Такая конфигурация используется в релейной автоматике, где требуется одновременное изменение состояния нескольких цепей. Номинальное напряжение катушки составляет 220 В переменного тока, а максимальный коммутационный ток контактов — 5 А. Исполнение дополнительно предусматривает светодиодную индикацию и кнопку ручной проверки механизма.

Технические характеристики

Основные параметры изделия:

• производитель — DEGSON,
• категория — промежуточное электромагнитное реле,
• серия — DRPE,
• модель — DRPE-4C-LR-A220-07A(H),
• артикул — 30010000153,
• количество контактных групп — 4,
• конфигурация контактов — переключающая,
• номинальное напряжение катушки — 220 В AC,
• максимальный ток коммутации — 5 А,
• типичный входной ток катушки — 5,5 мА,
• электрическое сопротивление катушки — 14 116 Ом,
• испытательное напряжение между катушкой и контактами — 1500 В AC в течение минуты,
• испытательное напряжение между контактными группами — 1200 В AC в течение минуты,
• светодиодная индикация — красная,
• кнопка тестирования — предусмотрена,
• ширина — 21 мм,
• длина — 27,4 мм,
• высота — 34,7 мм,
• рабочая температура — от −25 до +55 °C.

Конструкция и принцип действия

Основными элементами реле являются электромагнитная катушка, сердечник, подвижный якорь, контактная система и изоляционный корпус. При подаче напряжения на катушку возникает магнитное поле, воздействующее на якорь. Его перемещение вызывает изменение состояния четырех контактных групп. После отключения управляющего напряжения возвратный механизм переводит контакты в первоначальное положение. Переключающие группы позволяют использовать один контакт как нормально замкнутый, а другой как нормально разомкнутый относительно общего вывода. Благодаря этому можно формировать схемы с противоположными управляющими сигналами. Красный светодиод предназначен для индикации состояния катушки. Кнопка тестирования позволяет проверить работу механического узла при соблюдении соответствующих условий безопасности. Электрическая изоляция между катушкой и контактными цепями обеспечивает разделение управляющего и коммутируемых трактов.

Области применения

Реле DRPE-4C-LR-A220 применяется в промышленной автоматизации:

• шкафы управления,
• системы сигнализации,
• промышленные контроллеры,
• электромеханические блокировки,
• цепи управления контакторами,
• автоматизированные производственные машины,
• электрические панели,
• вспомогательные коммутационные системы,
• инженерные установки,
• технологические стенды.

Компания «Олниса» осуществляет поставки электромагнитных реле DEGSON DRPE-4C-LR-A220 для промышленного оборудования. Коммутационные элементы и компоненты автоматики входят в ассортимент продукции компании.

Преимущества

Основные эксплуатационные достоинства модели:

• управление несколькими цепями одной катушкой,
• электрическое разделение управляющей части и контактов,
• удобство построения релейных схем,
• наличие визуальной индикации,
• возможность ручной проверки,
• компактность корпуса,
• поддержка продолжительного режима работы,
• универсальность переключающих контактных групп,
• практичность обслуживания,
• надежность при соблюдении коммутационных ограничений.

Таким образом, DEGSON DRPE-4C-LR-A220 30010000153 представляет собой четырехгрупповое электромагнитное реле с катушкой на 220 В AC и максимальным током контактов 5 А. Компания «Олниса» поставляет промежуточные реле DEGSON для промышленных предприятий. Электромеханические компоненты управления входят в ассортимент оборудования компании.
