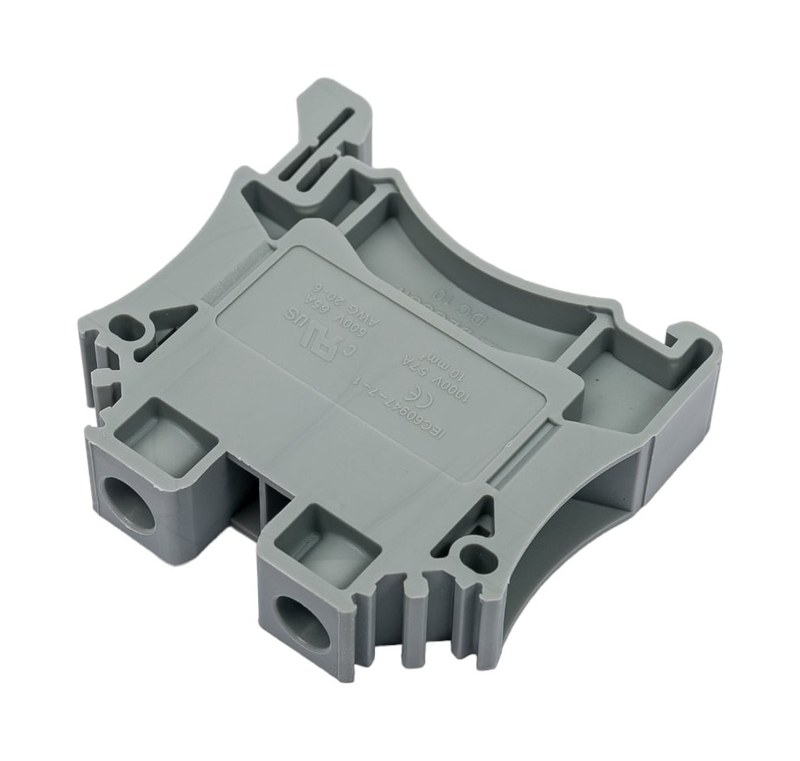

Винтовая клемма DEGSON DC10 11020000001 — подключение силовых проводников на DIN-рейке
DEGSON DC10 11020000001 представляет собой проходную винтовую клемму, предназначенную для соединения электрических проводников в распределительных шкафах и системах промышленной автоматики. Конструкция обеспечивает механическую фиксацию жил и передачу электрического тока между двумя контактными точками. Изделие рассчитано на номинальный ток 57 А и напряжение 1000 В по IEC. Допустимое сечение подключаемых проводников составляет от 0,5 до 10 мм², что позволяет использовать клемму в соответствующих силовых и распределительных цепях. Модель устанавливается на стандартную DIN-рейку шириной 35 мм. Ширина корпуса составляет 10 мм, поэтому клеммы можно размещать последовательными рядами внутри электротехнической сборки.
Технические характеристики
Основные параметры DEGSON DC10 подтверждены изготовителем:
- производитель — DEGSON,
- категория — проходная винтовая клемма,
- серия — DC,
- модель — DC10,
- артикул — 11020000001,
- номинальное напряжение IEC — 1000 В,
- номинальный ток IEC — 57 А,
- количество соединений — 2,
- количество потенциалов — 1,
- сечение проводников — 0,5–10 мм²,
- диапазон AWG — 20–6,
- ширина корпуса — 10 мм,
- цвет изолятора — серый,
- тип соединения — винтовой,
- монтаж — NS35/7.5 или NS35/15,
- номинальное напряжение UL для предусмотренных групп — 600 В,
- номинальный ток UL групп B и C — 65 А,
- совместимая маркировка — ZB10,
- совместимые перемычки — DFA10.
Конструктивные особенности

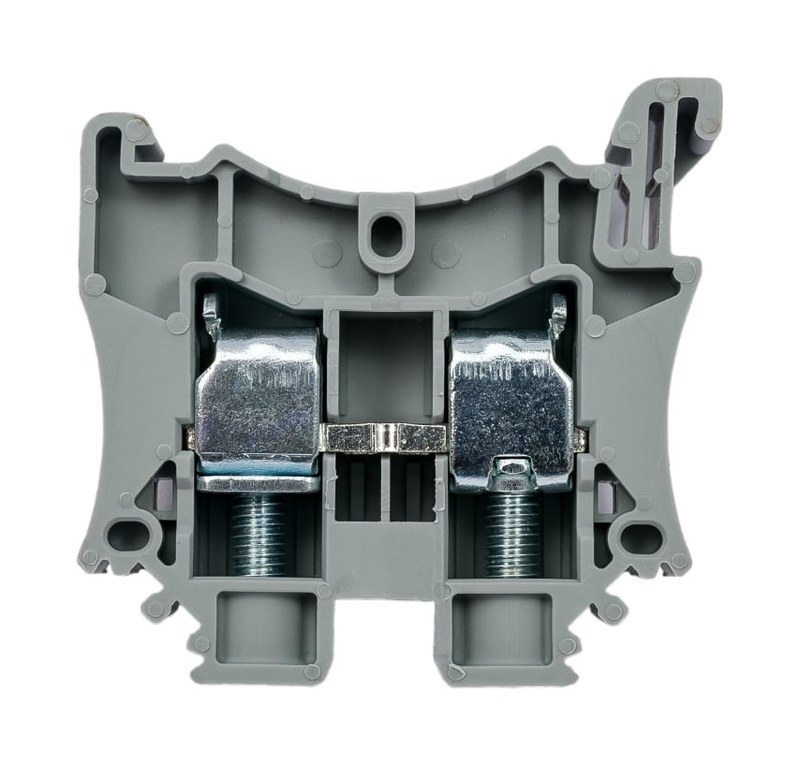

Корпус выполнен из изоляционного материала и содержит металлический токоведущий элемент с двумя винтовыми зажимами. При затягивании винта проводник прижимается к контактной поверхности. В результате формируется механически устойчивое электрическое соединение. Верхние участки корпуса предназначены для применения перемычек и контроля электрических соединений. Это позволяет объединять отдельные клеммы по потенциалу без дополнительной внешней проводки. Монтажный профиль NS35 обеспечивает фиксацию устройства внутри электрического шкафа. Для формирования законченного ряда используются предусмотренные торцевые крышки и концевые фиксаторы. Возможность установки маркировочных элементов упрощает идентификацию отдельных линий при обслуживании распределительного оборудования.
Области применения
DEGSON DC10 используется при монтаже силовых и управляющих соединений:
- распределительные шкафы,
- силовые цепи электрооборудования,
- системы управления станками,
- промышленные панели автоматики,
- клеммные сборки,
- вспомогательные цепи электроприводов,
- инженерные установки,
- распределительные узлы,
- шкафы технологических машин,
- производственное электрооборудование.
Компания «Олниса» осуществляет поставки проходных клемм DEGSON DC10 11020000001 для промышленной электротехники. Соединительные элементы и монтажные аксессуары входят в ассортимент компании.
Преимущества
Эксплуатационные достоинства модели:
- удобство соединения проводников,
- прочный винтовой контакт,
- совместимость со стандартной DIN-рейкой,
- возможность применения перемычек,
- компактное размещение в клеммном ряду,
- удобство маркировки,
- механическая устойчивость конструкции,
- применение в силовых распределительных цепях,
- практичность технического обслуживания,
- долговечность при соблюдении электрических ограничений.
Таким образом, DEGSON DC10 11020000001 представляет собой проходную винтовую клемму с номинальным током 57 А и напряжением 1000 В по IEC. Устройство предназначено для соединения проводников сечением до 10 мм². Компания «Олниса» поставляет клеммы DEGSON для промышленного оборудования. Соединительная электротехническая продукция входит в ассортимент компании.
