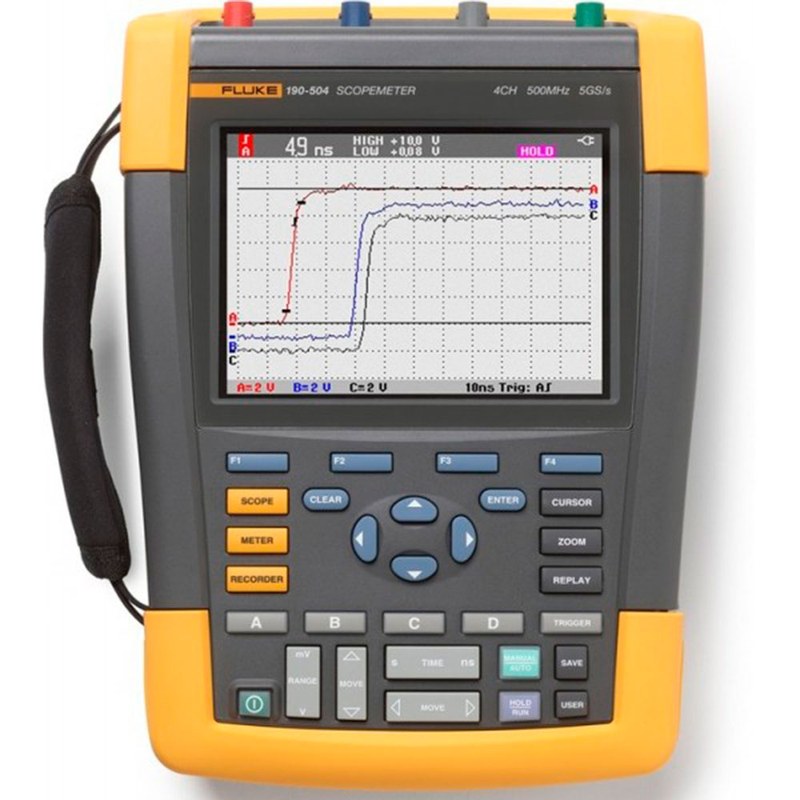

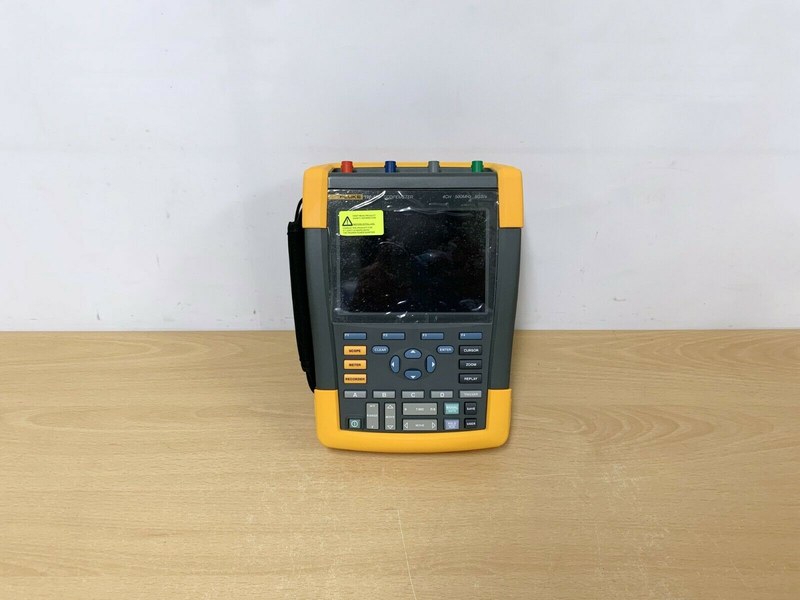

Четырехканальный осциллограф Fluke ScopeMeter 190-504 4419882 — исследование электрических сигналов до 500 МГц
Fluke 190-504 — портативный промышленный осциллограф семейства ScopeMeter, предназначенный для регистрации и анализа быстро изменяющихся электрических сигналов. Прибор применяется при диагностике электронных блоков, силовых преобразователей и систем автоматизированного управления. Модель оснащена четырьмя изолированными измерительными каналами, позволяющими одновременно исследовать несколько сигналов без общего соединения их опорных точек. Такая архитектура особенно важна при работе с промышленными установками, где измеряемые цепи могут находиться под различными потенциалами. Полоса пропускания составляет 500 МГц, а максимальная частота дискретизации достигает 5 Гвыб/с. Эти параметры обеспечивают возможность исследования быстрых импульсов и высокочастотных переходных процессов.
Технические характеристики
Основные измерительные показатели Fluke 190-504:
- производитель — Fluke,
- минимальная длительность обнаруживаемого импульса — 8 нс,
- чувствительность вертикального канала — от 2 мВ/дел до 100 В/дел,
- количество автоматических осциллографических измерений — 30,
- электрическая категория безопасности — CAT III 1000 В / CAT IV 600 В,
- размер экрана по диагонали — 153 мм,
- тип питания — литий-ионный аккумулятор,
- габариты — 270 × 190 × 70 мм,
- масса — около 2,2 кг.
Конструктивное исполнение
Прибор выполнен в защищенном переносном корпусе с цветным дисплеем и отдельными входами для четырех измерительных каналов. Изолированные входные цепи позволяют исследовать сигналы, опорные точки которых имеют различные электрические потенциалы. Однако допустимые разности напряжений между входами должны соответствовать установленным ограничениям безопасности. Внутренние аналого-цифровые преобразователи регистрируют значения сигналов через небольшие интервалы времени. На основании полученных данных прибор формирует осциллограммы. Функция Connect-and-View обеспечивает автоматическую настройку запуска для многих типовых сигналов. Это позволяет быстрее получать устойчивое изображение периодического процесса. Режим ScopeRecord используется для регистрации продолжительных изменений. Записанные данные позволяют обнаруживать редкие события, не всегда заметные при обычном наблюдении.
Области применения
Осциллограф Fluke 190-504 используется при диагностике различных электрических систем:
- промышленные преобразователи частоты,
- импульсные источники питания,
- электронные контроллеры,
- системы управления электродвигателями,
- силовые электронные модули,
- автоматизированные производственные линии,
- испытательные стенды,
- электротехнические лаборатории,
- системы цифрового управления,
- промышленная электроника,
- электронные измерительные приборы.
Компания «Олниса» осуществляет поставки осциллографов Fluke ScopeMeter для промышленного оборудования. Портативные средства регистрации электрических сигналов входят в ассортимент измерительной продукции компании.
Преимущества
Основные достоинства Fluke 190-504:
- одновременная регистрация четырех сигналов,
- электрическая изоляция измерительных каналов,
- возможность наблюдения быстрых переходных процессов,
- автоматическая настройка синхронизации,
- сохранение длительных осциллограмм,
- использование в промышленных электрических установках,
- портативность,
- аккумуляторное питание,
- удобство исследования импульсных сигналов,
- возможность обнаружения кратковременных нарушений.
Таким образом, Fluke 190-504 4419882 представляет собой четырехканальный промышленный осциллограф с полосой пропускания 500 МГц. Компания «Олниса» поставляет осциллографы Fluke ScopeMeter для производственных предприятий. Электронное измерительное оборудование Fluke входит в ассортимент продукции компании.
