Анализатор электробезопасности Fluke Biomedical ESA612 — комплексная проверка медицинского электрооборудования

Fluke Biomedical ESA612 представляет собой портативный анализатор электробезопасности, предназначенный для проверки медицинских электрических аппаратов. Устройство используется при испытаниях защитного заземления, измерении токов утечки и контроле других параметров, определяющих электрическую безопасность оборудования. Главное назначение прибора заключается в объединении нескольких видов испытаний в одной измерительной системе. Вместо последовательного подключения отдельных тестеров оператор получает возможность исследовать защитные цепи и различные электрические параметры с помощью специализированного анализатора. Модель применяется при проверках медицинской техники по предусмотренным методикам IEC 62353, ANSI/AAMI ES1, NFPA 99 и отдельным требованиям IEC 60601-1. Прибор предназначен для электрических испытаний и не заменяет функциональную проверку всех медицинских характеристик аппарата.

Технические характеристики

Измерительные возможности ESA612 определяются соответствующими диапазонами напряжения, сопротивления и токов утечки. Основные параметры:

• производитель — Fluke Biomedical,
• категория — анализатор электробезопасности,
• модель — ESA612,
• проверяемое сетевое напряжение — 90–132 и 180–264 В AC,
• диапазон измерения напряжения между точками — 0–300 В AC,
• погрешность измерения напряжения — ±(2% показания + 0,2 В),
• диапазон сопротивления защитного проводника — 0–2 Ом,
• измерительный ток защитной цепи — более 200 мА AC,
• погрешность измерения сопротивления заземления — ±(2% показания + 0,015 Ом),
• измерение потребляемого тока — 0–20 А AC,
• диапазоны тока утечки — 0–199,9 мкА, 200–1999 мкА и 2–10 мА,
• измерение сопротивления изоляции — предусмотрено,
• имитация сигналов ЭКГ — предусмотрена,
• измерение дифференциального тока утечки — предусмотрено,
• контроль электрических соединений между отдельными точками — предусмотрен.

Устройство и особенности работы

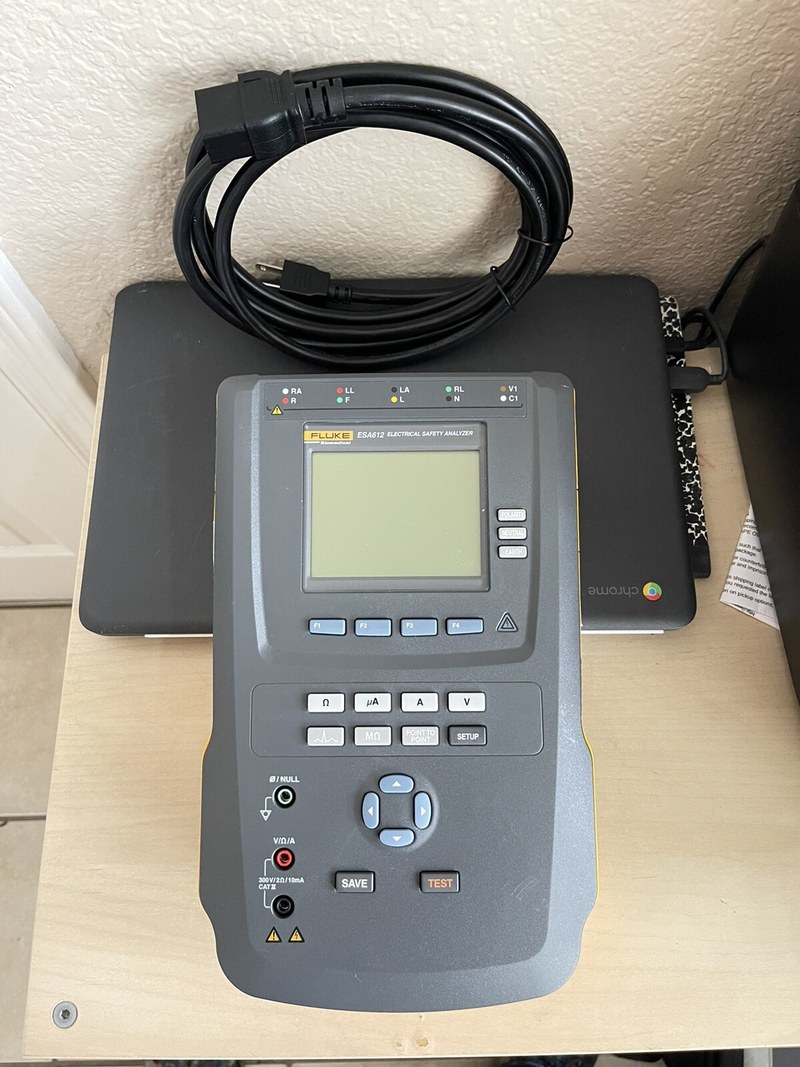

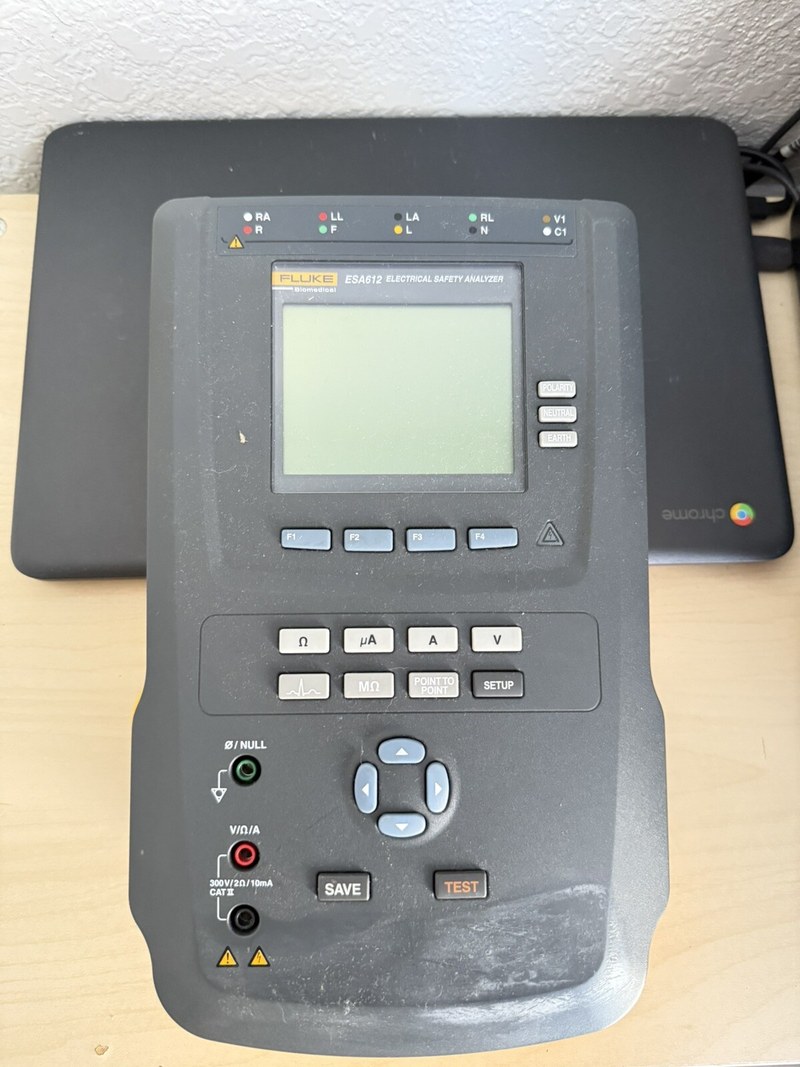

ESA612 содержит измерительные входы, испытательную розетку, электронную систему обработки данных и органы управления. Испытуемый аппарат подключается согласно выбранной схеме проверки. При измерении сопротивления защитного проводника анализатор пропускает предусмотренный испытательный ток через соответствующее соединение. Полученный результат позволяет оценить состояние электрической связи между защитным контактом и доступными металлическими элементами. Контроль токов утечки выполняется через специальные измерительные цепи. Прибор позволяет исследовать утечку на землю, корпус и предусмотренные части, контактирующие с пациентом. Режимы испытания изоляции используются для оценки ее сопротивления при соответствующем испытательном напряжении. Перед их применением необходимо учитывать требования изготовителя проверяемой медицинской техники. Дополнительная функция имитации ЭКГ предназначена для проверки отдельных характеристик электрокардиографических каналов совместимого оборудования.

Области применения

Анализатор используется при электрических испытаниях медицинских устройств и систем:

• аппараты медицинской диагностики,
• оборудование палат интенсивной терапии,
• медицинские мониторы,
• электрокардиографические системы,
• электрические медицинские приборы,
• оборудование клинических лабораторий,
• медицинские технологические установки,
• испытательные лаборатории,
• производство медицинской техники,
• периодические проверки электробезопасности,
• техническое обследование медицинской аппаратуры.

Компания «Олниса» осуществляет поставки анализаторов электробезопасности Fluke Biomedical ESA612 для медицинской и промышленной измерительной инфраструктуры. В ассортимент входят приборы контроля электрических параметров и специализированное испытательное оборудование.

Преимущества

Основные эксплуатационные достоинства ESA612 обусловлены объединением нескольких проверок в одном устройстве:

• возможность выполнения различных испытаний электробезопасности,
• контроль защитных электрических соединений,
• измерение малых токов утечки,
• применение специальных измерительных схем для медицинских аппаратов,
• возможность исследования изоляции,
• дополнительные функции имитации электрических сигналов,
• снижение количества отдельных измерительных приборов,
• удобство последовательного проведения испытаний,
• портативность конструкции,
• применимость в специализированных технических лабораториях.

Таким образом, Fluke Biomedical ESA612 представляет собой специализированный анализатор для проверки электробезопасности медицинского оборудования. Устройство объединяет измерение защитного сопротивления, напряжения, токов утечки и дополнительные испытательные функции. Компания «Олниса» поставляет анализаторы Fluke Biomedical для предприятий и организаций, эксплуатирующих профессиональное измерительное оборудование. Испытательные приборы входят в ассортимент промышленной продукции компании.
