Кабельный анализатор Fluke Networks DSX2-8000 — сертификация высокоскоростных линий до категории 8
Fluke Networks DSX2-8000 представляет собой профессиональный анализатор структурированных кабельных систем, предназначенный для сертификационных испытаний медных линий передачи данных. Устройство используется при проверке монтажа кабелей, соединителей и распределительных компонентов компьютерных сетей. Модель поддерживает тестирование кабельных линий до категории 8 и классов I/II по применимым требованиям. Верхняя частота измерений составляет 2000 МГц, что позволяет исследовать высокочастотные характеристики современных линий связи. Кабельный анализатор является частью платформы Versiv. Использование сменных измерительных модулей и соответствующих адаптеров обеспечивает возможность проверки различных конфигураций установленной кабельной инфраструктуры.
Технические характеристики
Основные показатели DSX2-8000:
- производитель — Fluke Networks,
- категория — сертификационный анализатор медных кабельных линий,
- серия — DSX CableAnalyzer,
- модель — DSX2-8000,
- измерительная платформа — Versiv,
- поддерживаемые категории TIA — 3, 4, 5, 5e, 6, 6A и 8,
- поддерживаемые классы ISO/IEC — C, D, E, EA, F, FA, I и II,
- верхняя частота тестирования — 2000 МГц,
- время автоматической проверки Cat 6A — около 8 секунд,
- время автоматической проверки Cat 8 — около 16 секунд,
- время диагностики HDTDX/HDTDR — около 3 секунд,
- емкость памяти для Cat 8 с графиками — около 5000 результатов,
- емкость памяти для Cat 6A с графиками — около 12 000 результатов,
- дисплей — сенсорный LCD 5,7 дюйма,
- напряжение аккумуляторной системы — 7,2 В,
- типичная автономная работа — 8 часов,
- рабочая температура — от 0 до +45 °C,
- встроенная беспроводная связь — Wi-Fi.
Принцип тестирования

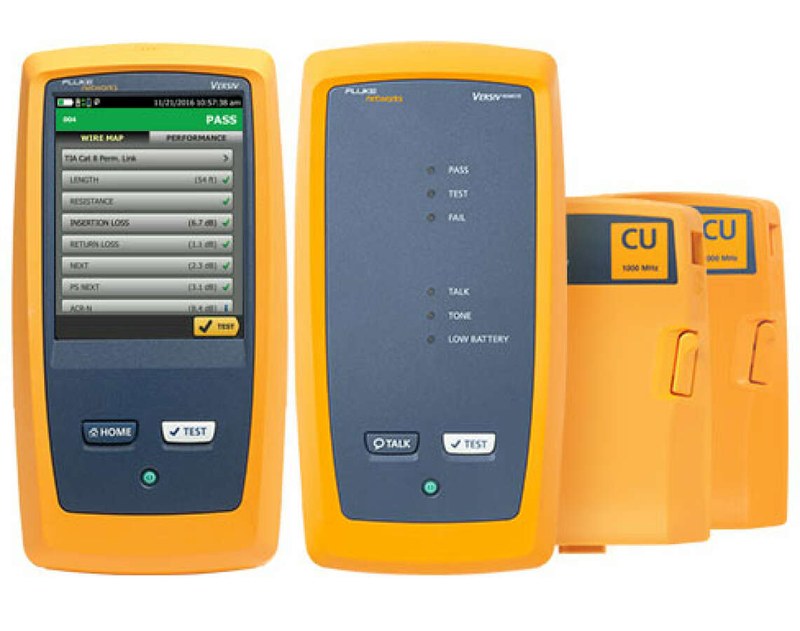

Анализатор использует основной и удаленный измерительные блоки, подключаемые к противоположным концам кабеля. Во время автоматической проверки устройство передает и регистрирует испытательные сигналы. На основании их характеристик рассчитываются параметры затухания, перекрестных наводок, возвратных потерь и задержки распространения. Измерение NEXT позволяет оценивать влияние сигналов одной пары на соседнюю пару возле точки подключения. Return Loss характеризует отражение сигнала вследствие неоднородности волнового сопротивления линии. Диагностические методы HDTDX и HDTDR используются для поиска дефектов, влияющих на высокочастотные характеристики соединения. Система управления проектами ProjX помогает организовывать результаты по объектам. Программное обеспечение LinkWare PC используется для формирования документации по результатам сертификационных испытаний.
Области применения
DSX2-8000 применяется в профессиональных кабельных системах:
- центры обработки данных,
- высокоскоростные локальные сети,
- структурированные кабельные системы предприятий,
- промышленные Ethernet-соединения,
- кабельные линии категории 6A,
- кабельные линии категории 8,
- телекоммуникационные помещения,
- сертификация постоянных кабельных линий,
- испытания сетевых каналов,
- проверка патч-панелей,
- исследование высокочастотных дефектов.
Компания «Олниса» осуществляет поставки кабельных анализаторов Fluke Networks DSX2-8000 для профессиональной информационной инфраструктуры. В ассортимент входят приборы сертификации и диагностики медных кабельных систем.
Преимущества
К основным достоинствам модели относятся:
- сертификационные испытания по международным стандартам,
- поддержка кабельных линий высокой категории,
- возможность измерения до 2000 МГц,
- быстрое автоматическое тестирование,
- выявление высокочастотных дефектов,
- сохранение измерительных результатов,
- сенсорное управление,
- формирование профессиональных отчетов,
- возможность использования сменных измерительных модулей,
- интеграция с программной системой учета испытаний,
- практичность эксплуатации на крупных сетевых объектах.
Таким образом, Fluke Networks DSX2-8000 представляет собой кабельный анализатор с частотным диапазоном до 2000 МГц, предназначенный для сертификации медных линий до категории 8. Компания «Олниса» поставляет кабельные анализаторы Fluke Networks для предприятий и объектов информационной инфраструктуры. Измерительные системы сертификации сетей входят в ассортимент оборудования компании.
