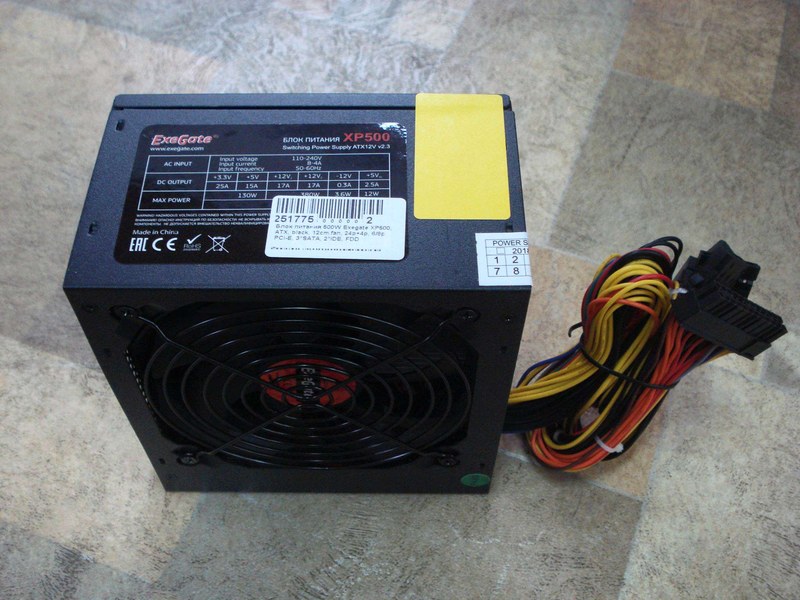

Блок питания ExeGate ATX XP500 для повседневных задач
ExeGate XP500 — блок питания форм-фактора ATX с заявленной максимальной выходной мощностью 500 Вт. Он преобразует переменное сетевое напряжение в постоянные напряжения, необходимые материнской плате, процессору, накопителям и другим компонентам компьютера. В промышленной сфере такая модель может применяться в совместимых рабочих станциях, операторских компьютерах и системах визуализации, если их фактическое энергопотребление и условия размещения соответствуют характеристикам блока. XP500 относится к базовой серии компьютерных источников питания.
Основные характеристики
Блок питания распределяет энергию между узлами компьютера и поддерживает их работу при изменении нагрузки. Заявленные 500 Вт — максимальная выходная мощность модели; при выборе конфигурации также важно учитывать пределы отдельных линий, особенно линии +12 В, которая питает процессор и видеокарту. К основным характеристикам ExeGate XP500 относятся:
- форм-фактор ATX 12V версии 2.3,
- максимальная выходная мощность 500 Вт,
- входное напряжение переменного тока 115–253 В,
- входная частота 47–63 Гц,
- максимальный входной ток 8 А,
- максимальная эффективность до 76%,
- суммарная мощность линий +12 В — до 380 Вт,
- суммарная мощность линий +3,3 В и +5 В — до 130 Вт,
- рабочая температура от 0 до 40 C,
- габариты 150 × 86 × 140 мм,
- заявленное среднее время наработки на отказ — 100 000 ч.
Показатель эффективности до 76% означает, что часть потребляемой из сети энергии преобразуется в тепло. Поэтому вентиляция корпуса и запас мощности имеют практическое значение: блок не следует постоянно эксплуатировать у предела нагрузки. Указанное время наработки на отказ является расчётной характеристикой производителя, а не гарантированным сроком службы конкретного экземпляра.
Выходные линии и разъёмы
Внутри компьютера разные узлы используют несколько напряжений питания. XP500 предоставляет линии +3,3 В, +5 В, +12 В, −12 В и дежурное напряжение +5Vsb. Для линий +12 В указаны два канала по 17 А, однако их суммарная мощность ограничена значением 380 Вт. Поэтому при расчёте нагрузки нельзя просто складывать максимумы каждого канала независимо. Набор разъёмов позволяет подключить основные компоненты системы:
- 24-контактный разъём ATX для материнской платы,
- два разъёма питания процессора формата 4+4 pin,
- два разъёма PCI-E формата 6+2 pin,
- пять разъёмов SATA для накопителей и периферийных устройств,
- три разъёма IDE/Molex для совместимого оборудования.
Перед монтажом необходимо сверить разъёмы и требования к питанию всех компонентов с комплектацией конкретного экземпляра XP500: маркировки и набор кабелей могут различаться у модификаций серии. Модель имеет стандартные размеры ATX-источника, но совместимость корпуса также зависит от пространства для укладки кабелей и доступа воздуха.
Устройство и принцип работы

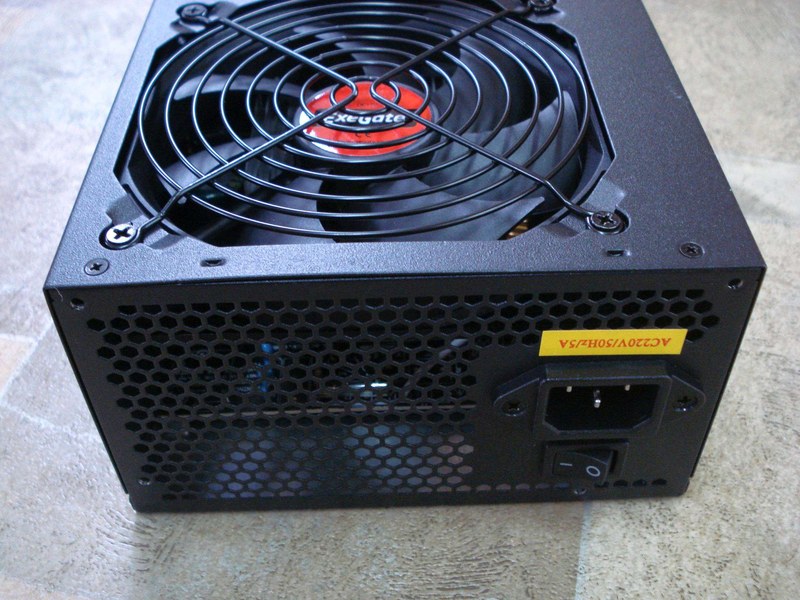

XP500 выполняет типичную для компьютерного импульсного блока питания задачу: принимает сетевое переменное напряжение, преобразует его и формирует несколько стабилизированных выходных линий. Корпус размером 150 × 86 × 140 мм устанавливается в предусмотренное для ATX-источника место. Для охлаждения используется вентилятор диаметром 12 см. Рабочий процесс можно представить следующим образом:
- сетевое напряжение поступает на вход блока,
- внутренние преобразовательные узлы формируют постоянные напряжения требуемых номиналов,
- выходные линии передают питание материнской плате, процессору, накопителям и подключённым устройствам,
- встроенные защитные цепи контролируют аварийные режимы, указанные производителем,
- вентилятор отводит тепло от внутренних компонентов.
Производитель указывает защиту от короткого замыкания, перенапряжения и пониженного напряжения, перегрузки по току и мощности, а также перегрева. Защитные функции снижают риск повреждения оборудования при неисправностях, но не заменяют правильный расчёт нагрузки и соблюдение условий монтажа.
Монтаж и эксплуатация
Для устойчивой работы блока важны правильное подключение, свободный воздухообмен и соответствие нагрузки его возможностям. XP500 устанавливают в корпус, рассчитанный на форм-фактор ATX, закрепляют штатными винтами и подключают к электросети кабелем с подходящими параметрами. При вводе в эксплуатацию учитывают следующие условия:
- суммарная нагрузка системы не должна превышать возможности блока, а нагрузка по линии +12 В — её предел в 380 Вт,
- вентиляционные отверстия корпуса и вентилятора необходимо оставить свободными,
- рабочая температура окружающей среды должна находиться в диапазоне 0–40 C,
- кабели следует подключать только к предназначенным для них разъёмам, не допуская перекоса и чрезмерного натяжения,
- перед обслуживанием компьютера питание следует отключить от сети.
В характеристиках производителя влажность 20–90% указана как условие хранения. Её не следует трактовать как разрешённый диапазон влажности при работе. Для длительной эксплуатации в пыльной, влажной или перегретой среде требуется корпусная защита и соблюдение ограничений всего компьютерного оборудования.
Таким образом, ExeGate XP500 — блок питания ATX мощностью до 500 Вт для совместимых компьютерных систем. Его рабочий диапазон входного напряжения, набор выходных линий, стандартные разъёмы и встроенные защиты позволяют применять его в офисных и вспомогательных производственных компьютерах при соблюдении ограничений по мощности и температуре. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены изделия для оснащения производственных и технических объектов. «Олниса» выступает поставщиком оборудования для предприятий и организаций различных отраслей.
