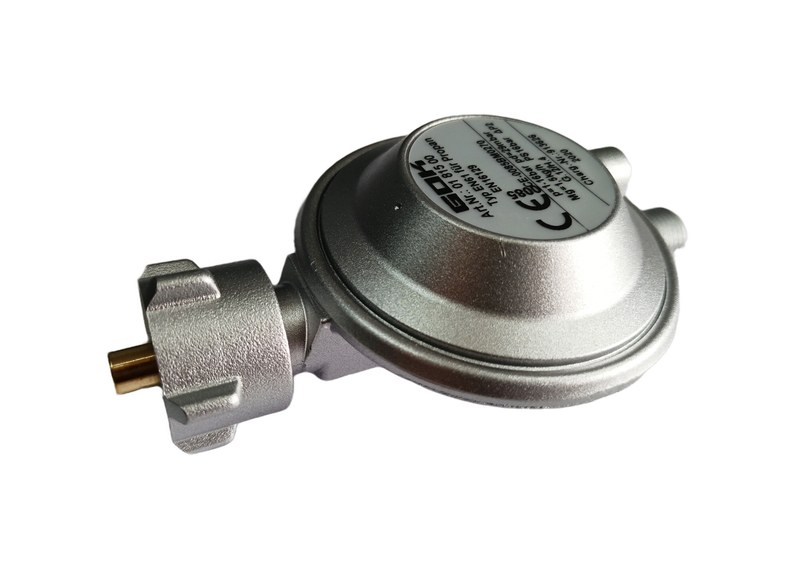

Газовый регулятор давления GOK EN61 91 116 10 — стабилизация давления сжиженного газа до 50 мбар

GOK EN61 91 116 10 представляет собой регулятор низкого давления, предназначенный для подачи сжиженного углеводородного газа от баллонного источника к соответствующему газопотребляющему оборудованию. Основная функция устройства заключается в снижении переменного входного давления до установленного выходного значения. Рассматриваемая модификация рассчитана на давление 50 мбар и номинальную пропускную способность 1,5 кг/ч. Конструкция дополнительно оснащена защитой от разрыва или значительной утечки через подключенный шланг. Регулятор относится к серии EN61 и предназначен для применения с совместимым оборудованием, рассчитанным на соответствующие параметры подачи газа. Установка должна отвечать требованиям изготовителя и действующим правилам безопасности газовых систем.

Технические характеристики

Основные показатели конкретного исполнения:

• производитель — GOK,
• категория — регулятор низкого давления сжиженного газа,
• серия — EN61,
• артикул — 91 116 10,
• выходное давление — 50 мбар,
• номинальная пропускная способность — 1,5 кг/ч,
• максимальное допустимое давление — PS 16 бар,
• тип входного присоединения — KLF,
• выходное присоединение — G 1/4 LH наружная резьба,
• встроенная защита шланга — предусмотрена,
• контролируемая среда — сжиженный углеводородный газ,
• механизм регулирования — мембранный,
• способ установки — на совместимый газовый баллон,
• назначение — питание соответствующих газовых потребителей.

Конструктивные особенности

Регулятор состоит из корпуса, редуцирующего клапанного узла, чувствительной мембраны и пружинного механизма установки выходного давления. Газ из баллона поступает во входную полость устройства. Давление воздействует на внутренний клапан, через который среда проходит к стороне пониженного давления. Чувствительная мембрана реагирует на давление после редуцирующего элемента. При изменении расхода и выходного давления механизм корректирует положение клапана, стремясь поддерживать заданный рабочий уровень. Встроенная защита шланга предназначена для ограничения подачи газа при значительной утечке или разрушении соединительной линии. Такая функция уменьшает вероятность бесконтрольного поступления топлива из баллона при определенных аварийных состояниях. Резьбовые и уплотнительные соединения должны соответствовать предусмотренной геометрии. Использование случайных переходников либо несовместимых уплотнений создает риск нарушения герметичности. Регулятор необходимо эксплуатировать в пределах допустимого расхода. При превышении расчетной пропускной способности устойчивость выходного давления может ухудшаться.

Принцип функционирования

Работа регулятора основана на механическом равновесии между давлением газа и усилием пружинного узла. При появлении расхода давление в выходной камере изменяется. Чувствительная мембрана передает соответствующее механическое воздействие на регулирующий клапан. В результате изменяется проходное сечение, обеспечивающее необходимую подачу газа при предусмотренных условиях эксплуатации. Последовательность рабочего процесса включает следующие этапы:

• поступление газа из баллона во входной узел,
• снижение давления через редуцирующий клапан,
• воздействие выходного давления на мембрану,
• изменение положения регулирующего механизма,
• стабилизация подачи газа к потребителю,
• реагирование защитного устройства на значительную утечку в шланге.
• Области применения
• GOK EN61 используется в газовых системах с соответствующим выходным давлением и расходом:
• баллонные установки сжиженного газа,
• совместимое газовое тепловое оборудование,
• газовые нагревательные устройства,
• оборудование приготовления пищи,
• баллонные системы газоснабжения,
• переносные газопотребляющие установки,
• стационарное оборудование с предусмотренным баллонным подключением,
• вспомогательные технические газовые установки.

Компания «Олниса» осуществляет поставки газовых регуляторов GOK для промышленного и инженерного оборудования. В ассортимент входят компоненты регулирования давления и газовой арматуры. Компания «Олниса» поставляет оборудование для систем подачи газообразного топлива, включая устройства редуцирования давления и соответствующие промышленные комплектующие.

Преимущества

Основные эксплуатационные достоинства GOK EN61 91 116 10:

• механическая стабилизация выходного давления,
• отсутствие необходимости электрического питания,
• компактность регулятора,
• наличие встроенной защиты шланга,
• возможность работы с предусмотренными баллонными системами,
• простота принципа действия,
• автоматическое реагирование на изменения расхода,
• надежность при соблюдении ограничений производителя,
• совместимость с соответствующими резьбовыми соединениями,
• долговечность при правильной эксплуатации.

Таким образом, GOK EN61 91 116 10 представляет собой регулятор низкого давления для сжиженного углеводородного газа с выходным значением 50 мбар и пропускной способностью 1,5 кг/ч. Устройство имеет механическую систему регулирования и встроенную защиту от значительной утечки через шланг. Компания «Олниса» поставляет газовые регуляторы GOK для промышленного и инженерного оборудования. Компоненты газоснабжения и регулирования давления входят в ассортимент продукции компании.
