Блок питания ExeGate 850NPXE EX292245 — стабильная работа компонентов при высоких нагрузках
ExeGate 850NPXE — компьютерный блок питания форм-фактора ATX мощностью 850 Вт. Он преобразует переменный ток электросети в стабилизированные напряжения, необходимые для работы материнской платы, процессора, накопителей и видеокарты. Модель предназначена для производительных настольных систем и рабочих станций. В промышленной среде такой блок может применяться в обычных корпусных компьютерах, выполняющих задачи управления, визуализации или обработки данных, если характеристики системы соответствуют его возможностям.

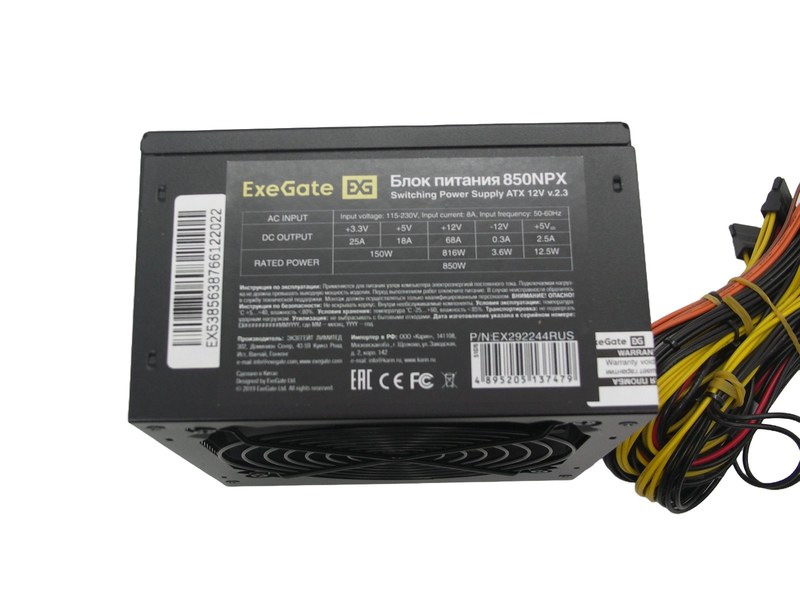

Основные параметры
Главная задача блока — обеспечить компоненты компьютера постоянным напряжением при изменении нагрузки. Номинальная мощность 850 Вт задаёт верхний предел для суммарного энергопотребления подключённой системы; фактическая допустимая нагрузка зависит от распределения потребления между линиями и условий работы. К основным параметрам ExeGate 850NPXE относятся:
- форм-фактор ATX 12V версии 2.3,
- мощность — 850 Вт,
- входное напряжение — 115–253 В переменного тока,
- входной ток — до 8 А,
- частота сети — 47–63 Гц,
- тип коррекции коэффициента мощности — пассивный,
- максимальная заявленная эффективность — 76%,
- мощность линии +12 В — до 816 Вт при токе до 68 А,
- суммарная мощность линий +3,3 В и +5 В — до 150 Вт,
- диапазон рабочей температуры — от 0 до +40 C,
- габариты — 150 × 86 × 140 мм.
Широкий диапазон входного напряжения позволяет использовать блок в сетях с заметными отклонениями от номинала 230 В. Он не заменяет стабилизатор или ИБП: при длительном выходе параметров сети за допустимый диапазон защиту оборудования обеспечивают отдельными устройствами. Показатель эффективности 76% означает, что часть потребляемой из сети энергии рассеивается в виде тепла. Поэтому при подборе корпуса и организации вентиляции необходимо учитывать тепловую нагрузку. Этот показатель не следует приравнивать к сертификации 80 PLUS.
Конструкция и подключение компонентов
Блок выполнен в металлическом корпусе стандартной ширины и высоты ATX. Внутри размещены силовой преобразователь, узлы фильтрации и стабилизации, цепи защиты и охлаждающий вентилятор. Внешний корпус служит механической опорой для компонентов и помогает отводить тепло; его нельзя закрывать или устанавливать вплотную к препятствиям, ограничивающим воздушный поток. Для подключения предусмотрены следующие разъёмы:
- 24-контактный разъём ATX для материнской платы,
- два разъёма питания процессора формата 4+4 pin,
- два разъёма PCI-E формата 6+2 pin для видеокарты,
- пять разъёмов SATA для накопителей и совместимых устройств,
- три разъёма IDE/Molex для периферийных компонентов.
Наличие двух разъёмов питания процессора и двух PCI-E-разъёмов позволяет подключать соответствующие компоненты, если их потребление укладывается в характеристики блока. Перед сборкой следует проверить требуемые разъёмы видеокарты и материнской платы. Переходники не увеличивают мощность источника и не устраняют ограничения по току. Варианты поставки модели могут отличаться маркировкой и комплектацией. Перед установкой проверяют обозначение конкретного исполнения и наличие сетевого кабеля. Габариты корпуса позволяют разместить блок в корпусе, рассчитанном на стандартный ATX-источник, при условии достаточного пространства для кабелей и вентиляции.
Принцип работы
На вход блока поступает переменное напряжение сети. Входной узел фильтрует часть помех и передаёт энергию силовой схеме. Преобразователь формирует постоянные напряжения, которые распределяются по выходным линиям и поступают на подключённые компоненты. Регулирование выхода помогает поддерживать рабочие параметры при изменении нагрузки в пределах спецификации. Основную нагрузку современных процессоров и видеокарт обычно несёт линия +12 В. Для ExeGate 850NPXE её предельная мощность указана как 816 Вт. Линии +3,3 В и +5 В предназначены для соответствующих узлов материнской платы и периферии; их суммарный лимит составляет 150 Вт. Эти ограничения учитывают одновременно: наличие запаса по общей мощности не означает, что любую линию можно нагрузить до общего номинала 850 Вт. Пассивная коррекция коэффициента мощности применяется во входной части схемы. Охлаждение обеспечивает 120-миллиметровый вентилятор на гидродинамическом подшипнике. Для модели указан уровень шума 30–35 дБА; реальный звук зависит от температуры, нагрузки, состояния вентилятора и акустики корпуса.
Защитные функции и эксплуатационные ограничения
Встроенные защиты предназначены для снижения риска повреждения блока и подключённых компонентов при ненормальных режимах. Для модели заявлены следующие функции:
- SCP — защита от короткого замыкания,
- OVP — защита от повышенного выходного напряжения,
- UVP — защита от пониженного выходного напряжения,
- OCP — защита от превышения допустимого тока,
- OPP/OLP — защита от перегрузки по мощности,
- OTP — защита от перегрева,
- SIP — защита от импульсных перенапряжений.
Защитные схемы не отменяют необходимости корректно рассчитывать нагрузку и соблюдать требования к монтажу. Если блок регулярно работает близко к предельной мощности или установлен в плохо вентилируемом корпусе, возрастает тепловая нагрузка на его компоненты. Производитель указывает максимальную рабочую температуру +40 C, поэтому эксплуатацию при более высокой температуре окружающей среды нельзя считать штатным режимом.
Таким образом, ExeGate 850NPXE — ATX-блок питания мощностью 850 Вт с широким диапазоном входного напряжения, линией +12 В до 68 А и набором основных защит. Конфигурация разъёмов рассчитана на оснащение производительного компьютера с отдельным питанием процессора, видеокарты и нескольких накопителей. При эксплуатации важны расчёт нагрузки по линиям, совместимость корпуса и достаточное охлаждение. В промышленной инфраструктуре блок применим в компьютерных системах, но не заменяет специализированный промышленный источник питания. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены решения для оснащения производственных и технических систем. ExeGate 850NPXE может поставляться как компонент компьютерного оборудования для объектов, где используются вычислительные станции.
