Реле контроля фаз DEKraft РК-101-02 23301DEK — защита трехфазных установок от нарушений питающего напряжения

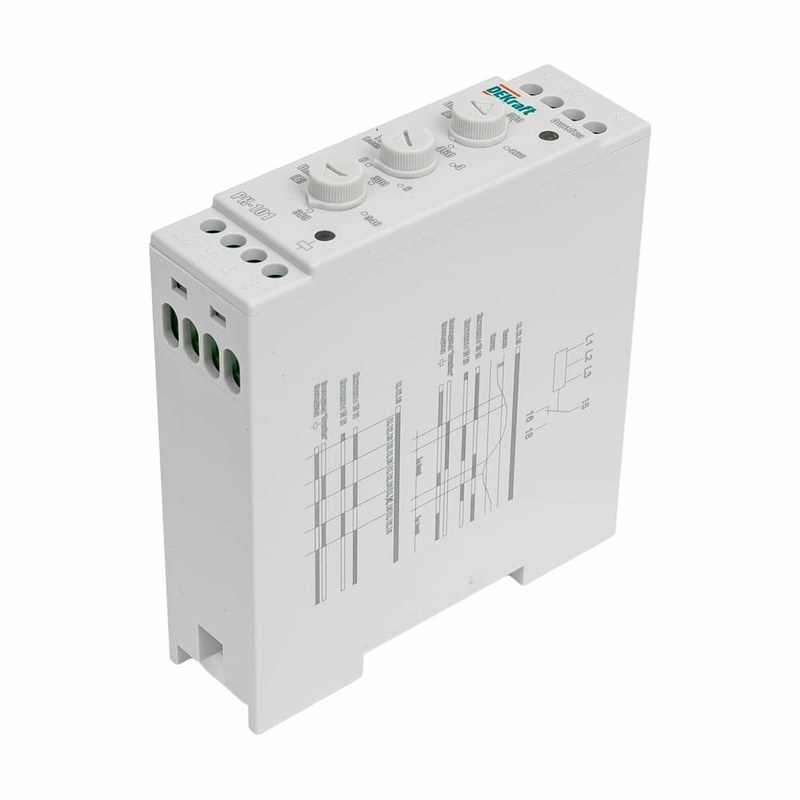

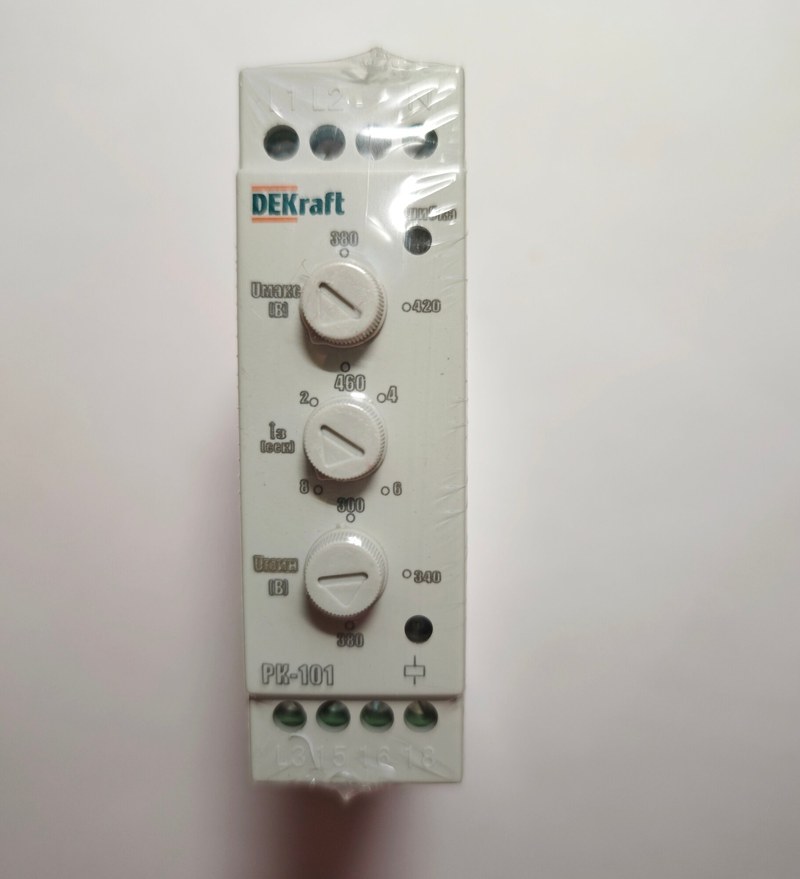

DEKraft РК-101-02 23301DEK — электронное реле контроля трехфазной сети, предназначенное для обнаружения отклонений напряжения и неправильного чередования фаз. Устройство используется в схемах управления, где необходимо предотвратить работу оборудования при недопустимых параметрах электроснабжения. Реле контролирует наличие фаз, последовательность их подключения и изменение напряжения относительно установленных границ. При обнаружении соответствующего нарушения оно переключает выходную контактную группу, формируя сигнал для внешнего коммутационного аппарата. Модель рассчитана на питание от трехфазной сети номинальным напряжением 380 В. Устройство применяется в шкафах автоматизации, пусковых схемах электродвигателей и системах переключения источников питания.
Технические характеристики
Основные параметры DEKraft РК-101-02:
- производитель — DEKraft,
- категория — реле контроля фаз,
- серия — РК-101,
- модель — РК-101-02,
- артикул — 23301DEK,
- номинальное напряжение — 380 В AC,
- диапазон измеряемого напряжения — 300–460 В,
- контроль перекоса фаз — предусмотрен,
- количество переключающих контактов — 1,
- номинальный коммутационный ток — 5 А,
- потребляемая мощность — около 3 Вт,
- задержка — от 2 до 8 секунд,
- степень защиты — IP20,
- рабочая температура — от −40 до +60 °C,
- ширина — 24 мм,
- высота — 83 мм,
- глубина — 91 мм.
Конструкция и принцип работы
Внутри корпуса расположены измерительная электроника, управляющий блок и выходное электромеханическое реле. Измерительная система контролирует напряжения трехфазной сети и определяет их соответствие установленным условиям. Если напряжение находится внутри допустимого диапазона и последовательность фаз правильная, выходной контакт принимает предусмотренное нормальное положение. При обрыве одной фазы, изменении порядка чередования либо превышении порогов электронная схема инициирует переключение реле. Через контактную группу может размыкаться цепь катушки внешнего контактора. Световая индикация информирует о состоянии устройства и причине обнаруженного нарушения. Регулируемая задержка позволяет учитывать кратковременные изменения напряжения, не требующие немедленного отключения в предусмотренных рабочих условиях.
Области применения
Реле РК-101-02 используется для контроля электропитания трехфазного оборудования:
- асинхронные электродвигатели,
- насосные станции,
- компрессорные установки,
- системы вентиляции,
- распределительные шкафы,
- технологические линии,
- электрические пусковые схемы,
- системы автоматического ввода резерва,
- промышленные приводы,
- инженерные установки зданий.
Компания «Олниса» осуществляет поставки реле контроля фаз DEKraft РК-101-02 23301DEK для промышленного электрооборудования. Аппаратура мониторинга электрических параметров входит в ассортимент компании.
Преимущества
Основные достоинства модели:
- автоматическое обнаружение обрыва фазы,
- контроль последовательности подключения,
- реагирование на отклонение напряжения,
- возможность выявления фазного перекоса,
- удобство включения в цепь управления,
- компактность исполнения,
- наличие световой индикации,
- возможность настройки задержки,
- отсутствие необходимости постоянного ручного контроля,
- применимость в схемах защиты электродвигателей.
Таким образом, DEKraft РК-101-02 23301DEK представляет собой электронное реле для контроля трехфазного напряжения. Устройство обнаруживает нарушение чередования фаз, их обрыв и недопустимые отклонения сетевых параметров. Компания «Олниса» поставляет реле DEKraft для промышленных предприятий. Устройства электрического контроля входят в ассортимент оборудования компании.
