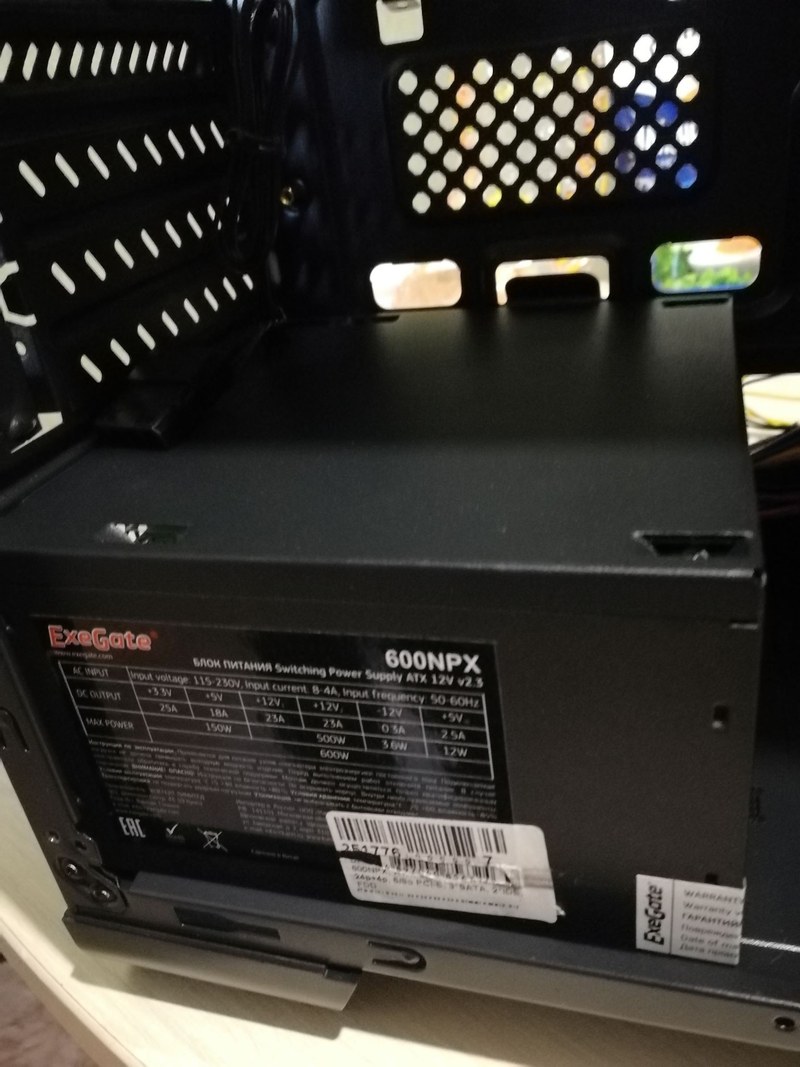

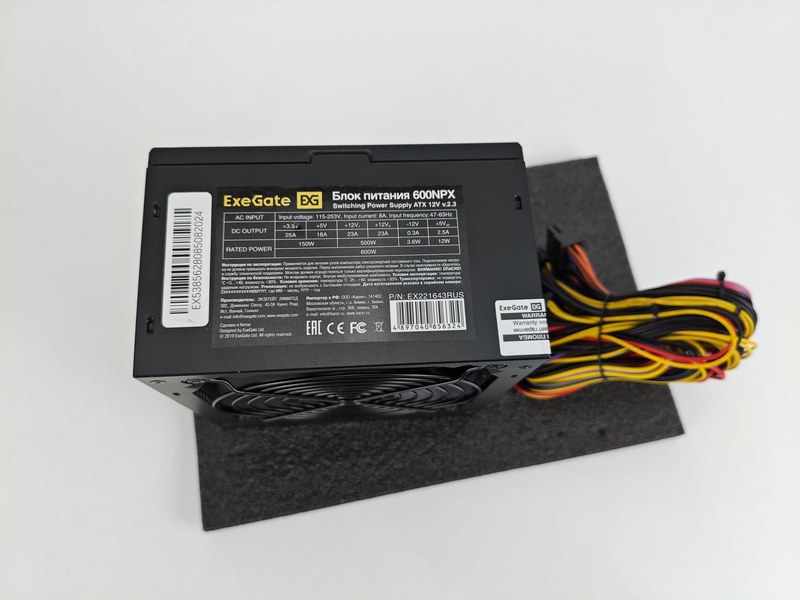

Блоки питания ExeGate NPX — надежное электропитание современных компьютерных систем

ExeGate NPX — обозначение линейки блоков питания для настольных компьютеров. Такие устройства преобразуют переменное напряжение электросети в стабилизированные линии постоянного тока, необходимые материнской плате, процессору, накопителям и другим компонентам. В производственной среде компьютер с таким блоком может использоваться как операторская станция, рабочее место для обработки данных или узел вспомогательной автоматизации.

Технические характеристики

Блок питания принимает энергию из сети и распределяет её между компонентами компьютера. Его мощность должна соответствовать суммарному потреблению подключённых устройств, а запас по нагрузке помогает избежать перегрузки при запуске и изменении режима работы системы. Для оценки блока питания учитывают следующие параметры:

• номинальная выходная мощность, выраженная в ваттах; точное значение определяется моделью и указывается на её маркировке,
• входное напряжение и частота сети; допустимый диапазон необходимо проверять по паспорту конкретного изделия,
• выходные линии постоянного тока, прежде всего +12 В, +5 В и +3,3 В; они питают разные узлы компьютера,
• допустимый ток по каждой линии, измеряемый в амперах; суммарную мощность нельзя оценивать только по одному максимальному значению,
• набор разъёмов для материнской платы, процессора, видеокарты и периферийных устройств,
• форм-фактор корпуса и размеры, от которых зависит совместимость с компьютерным корпусом,
• наличие систем защиты, корректора коэффициента мощности и сертификатов эффективности, если они предусмотрены конкретной версией.

Номинальные значения, число разъёмов, система охлаждения и электрические характеристики у моделей ExeGate NPX могут различаться. Поэтому обозначения NPX недостаточно для точного описания параметров: для этого требуется полная маркировка блока питания.

Конструкция

Типовой компьютерный блок питания состоит из сетевого входа, преобразующей схемы, узла управления и выходных кабелей. Конкретная компоновка зависит от модели, но основные элементы выполняют сходные функции:

• сетевой разъём подаёт переменное напряжение на входной каскад,
• входной фильтр снижает уровень электромагнитных помех, распространяющихся между блоком и сетью,
• выпрямительный узел преобразует переменный ток в постоянный,
• импульсный преобразователь формирует напряжения, необходимые компьютерным компонентам,
• система обратной связи контролирует выходные линии и корректирует работу преобразователя,
• радиаторы отводят тепло от силовых компонентов,
• вентилятор, если он предусмотрен конструкцией, обеспечивает принудительное охлаждение,
• кабельный жгут передаёт питание к материнской плате, процессору, накопителям и другим узлам.

Встроенные защиты могут ограничивать последствия перегрузки, короткого замыкания, перегрева или отклонения напряжения. Их наличие и набор следует сверять с документацией конкретной модели. Такие функции не заменяют защиту всей установки от аварий в электросети.

Принцип работы

После подключения к сети блок питания выпрямляет входное напряжение и преобразует энергию с помощью высокочастотного импульсного каскада. Схема управления сравнивает выходные параметры с заданными уровнями и изменяет работу преобразователя при колебаниях нагрузки. По линиям постоянного тока энергия поступает к компьютерным узлам. Наибольшую нагрузку часто создают процессор и видеокарта, поэтому при расчёте мощности учитывается потребление этих компонентов, а также накопителей, вентиляторов и плат расширения. Если суммарная нагрузка превышает допустимую, блок может отключиться срабатыванием защиты или работать нестабильно.

Подключение и эксплуатация

Перед установкой проверяют совместимость блока с корпусом и комплектующими компьютера. Разъёмы должны соответствовать материнской плате и другим устройствам; применять переходники без проверки допустимого тока и распиновки не следует. Кабели прокладывают так, чтобы они не касались лопастей вентилятора и не перекрывали воздушный поток. При эксплуатации важны следующие условия:

• напряжение электросети должно находиться в диапазоне, указанном для модели,
• вентиляционные отверстия нельзя закрывать стенками корпуса, кабелями или пылевыми отложениями,
• внутри корпуса следует поддерживать свободную циркуляцию воздуха,
• подключаемая нагрузка не должна превышать значения, указанные на этикетке,
• корпус блока питания нельзя вскрывать во время эксплуатации; внутри сохраняются опасные напряжения.

Для оборудования, критичного к перебоям электропитания, блок питания компьютера обычно включают в состав более широкой системы электроснабжения. Сам по себе он не обеспечивает резервирование питания и не гарантирует защиту от длительного отключения сети.

Таким образом, ExeGate NPX выполняет преобразование сетевого напряжения в постоянное питание компьютерных компонентов. При выборе и эксплуатации конкретной модели учитывают её номинальную мощность, параметры выходных линий, совместимость разъёмов и условия охлаждения. Поскольку обозначение NPX не указывает точную конфигурацию, технические значения следует сверять по полной маркировке изделия. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены позиции для оснащения предприятий, производственных объектов и технической инфраструктуры. При поставке блоков питания ExeGate NPX учитывается конкретная модель изделия и её заводская комплектация.
