Источник бесперебойного питания ExeGate ServerRM EX293851RUS — надежная защита серверного оборудования
ExeGate ServerRM EX293851RUS — линейно-интерактивный источник бесперебойного питания (ИБП) в стоечном корпусе высотой 2U. Он предназначен для временного питания подключённого оборудования при отключении электросети и для коррекции допустимых колебаний напряжения. Модель рассчитана на серверы, сетевые устройства, системы хранения данных и другую аппаратуру с однофазным питанием. Её полная мощность составляет 2000 ВА, активная — 1200 Вт.
Основные характеристики
ИБП поддерживает работу нагрузки во время кратковременного пропадания сетевого напряжения, помогает уменьшить влияние его отклонений и даёт время на штатное завершение работы оборудования. Его мощность ограничивает суммарную нагрузку: при расчёте системы учитывают не только значение в ваттах, но и полную мощность в вольт-амперах. Основные характеристики модели:
- Полная выходная мощность — 2000 ВА,
- активная выходная мощность — 1200 Вт,
- номинальное входное напряжение — 230 В,
- рабочий диапазон входного напряжения — 140–300 В,
- номинальное выходное напряжение — 230 В с отклонением ±10 %,
- частота выходного напряжения при работе от батареи — 50 ±1 Гц,
- форма сигнала при работе от батареи — ступенчатая аппроксимация синусоиды,
- коммутационные выходы — две розетки Schuko и три разъёма IEC C13,
- интерфейс связи с компьютером — USB,
- высота корпуса для установки в стойку — 2U.
Диапазон входного напряжения позволяет устройству продолжать работу от сети при её заметном снижении или повышении. Для коррекции напряжения используется AVR — автоматический регулятор. Если сетевые параметры выходят за рабочие пределы ИБП, нагрузка получает питание от аккумуляторного блока.
Конструкция и функциональные узлы

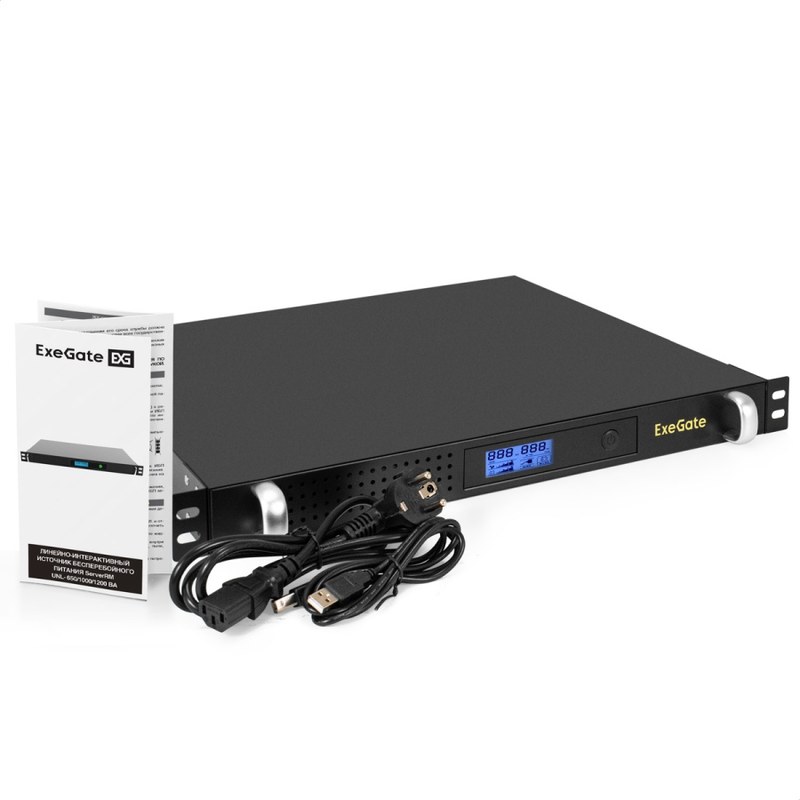

Корпус выполнен в стоечном формате и рассчитан на монтаж в стандартную 19-дюймовую стойку. Компоновка позволяет разместить ИБП рядом с защищаемой аппаратурой и сократить длину силовых кабелей. На передней панели находятся цветной ЖК-дисплей и органы управления; задняя панель содержит вход и выходы питания, а также USB-порт. Основные узлы устройства выполняют следующие функции:
- входной фильтр снижает влияние части сетевых помех,
- AVR корректирует отклонения сетевого напряжения без перехода на аккумуляторы,
- зарядное устройство восстанавливает заряд аккумуляторной батареи при наличии сети,
- инвертор формирует выходное напряжение при работе от батареи,
- система управления контролирует состояние сети, батарей и нагрузки,
- ЖК-дисплей показывает основные параметры и текущий режим,
- звуковая сигнализация сообщает о переходе на батарею, низком заряде или перегрузке.
В модели предусмотрены две розетки Schuko и три выхода IEC C13. Такое сочетание позволяет подключать оборудование с разными типами шнуров, распределяя нагрузку между пятью выходами. Важно учитывать, что все выходы ограничены общей мощностью ИБП.
Принципы и режимы работы
При нормальном сетевом питании нагрузка получает электроэнергию через силовую часть ИБП. Устройство непрерывно контролирует входное напряжение и использует AVR для его коррекции в предусмотренном диапазоне. При отключении сети или выходе параметров за допустимые пределы ИБП переключает питание на аккумуляторы и запускает инвертор. Основные режимы работы:
- питание от сети с контролем параметров и автоматической коррекцией напряжения,
- работа от батареи при отключении или недопустимом отклонении сети,
- заряд аккумуляторов при восстановлении сетевого питания,
- сигнализация низкого заряда, когда требуется завершить работу нагрузки,
- защита при перегрузке и коротком замыкании.
При питании от аккумуляторов выходной сигнал имеет ступенчатую форму, приближенную к синусоидальной. Поэтому перед подключением оборудования с чувствительными блоками питания следует проверить требования изготовителя к форме напряжения. ИБП также оснащён USB-интерфейсом, который позволяет передавать данные о состоянии устройства совместимому компьютеру и использовать программное завершение работы.
Подключение и эксплуатация
ИБП устанавливают в стойку с учётом его габаритов и массы, оставляя пространство для вентиляции. Перед подключением нагрузок проверяют, чтобы их суммарная активная мощность не превышала 1200 Вт, а полная — 2000 ВА. При расчёте учитывают пусковые токи устройств: серверы, дисковые массивы и сетевые блоки питания могут кратковременно потреблять больше энергии при включении. При эксплуатации необходимо соблюдать несколько условий:
- размещать устройство в сухом помещении с температурой в пределах, указанных в руководстве,
- не закрывать вентиляционные отверстия и не устанавливать ИБП рядом с источниками тепла,
- распределять подключённые нагрузки с учётом мощности и назначения выходов,
- не подключать оборудование, требующее чистой синусоиды, без предварительной проверки совместимости,
- контролировать сообщения дисплея и звуковые сигналы,
- периодически проверять состояние аккумуляторов и заменять их при снижении ёмкости.
Время автономной работы зависит от фактической нагрузки, состояния батарей и условий эксплуатации. Поэтому его следует оценивать для конкретной конфигурации, а не принимать как постоянную величину. ИБП предназначен для временного резервирования питания и не заменяет генератор при длительных отключениях.
Таким образом, ExeGate ServerRM EX293851RUS сочетает резервное питание, автоматическую коррекцию сетевого напряжения и защитные функции в корпусе высотой 2U. При мощности до 1200 Вт он подходит для серверного и сетевого оборудования, которому требуется кратковременная поддержка питания и контролируемое завершение работы при сбое сети. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В её ассортименте представлены источники бесперебойного питания и другие решения для электроснабжения производственных и инфраструктурных систем.
