Микросхема Fairchild CQ1565: надежное решение для импульсных источников питания

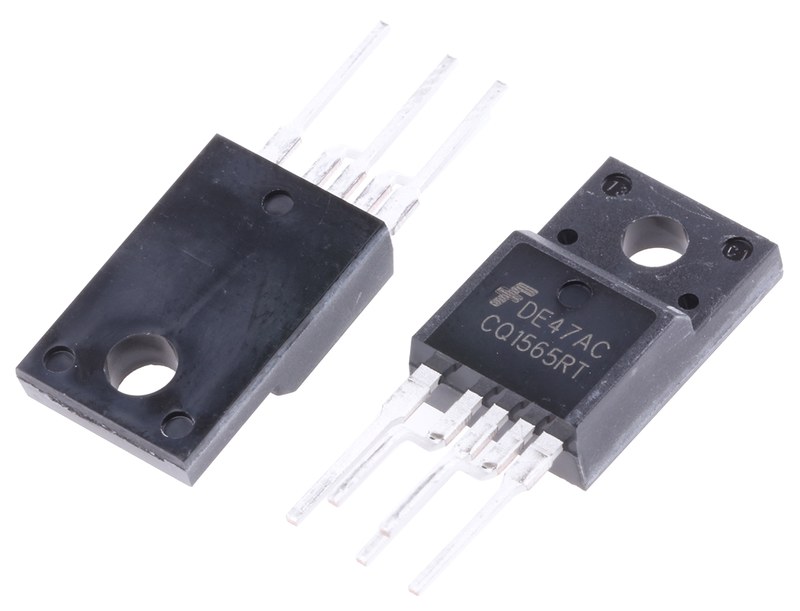

Fairchild CQ1565 — сокращённое обозначение микросхемы семейства FSCQ1565, предназначенной для импульсных источников питания. Это интегральный силовой ключ: в одном корпусе объединены ШИМ-контроллер и высоковольтный MOSFET-транзистор SenseFET. Компонент рассчитан на работу в обратноходовых преобразователях с квазирезонансным переключением и применяется в источниках питания бытовой и промышленной электронной аппаратуры.
Основные характеристики

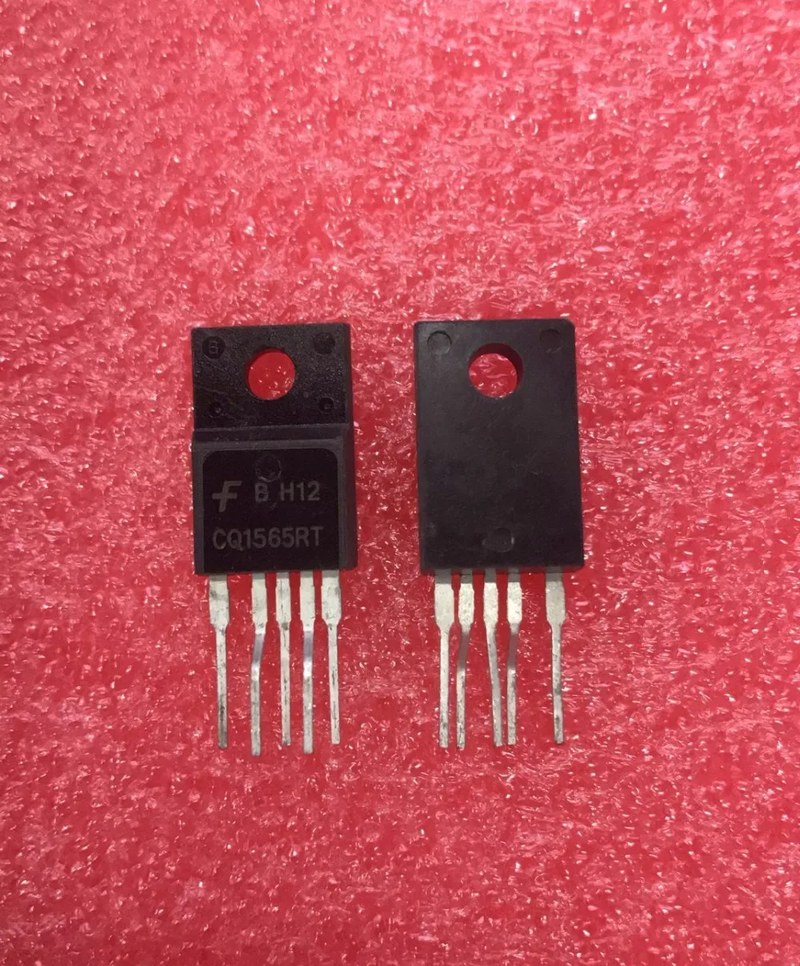

Микросхема управляет передачей энергии через импульсный трансформатор, регулируя длительность включения силового транзистора. Такое решение сокращает число внешних компонентов и упрощает построение сетевого преобразователя. Параметры зависят от исполнения. Обозначение CQ1565 обычно относится к вариантам FSCQ1565RT или FSCQ1565RP; их нельзя считать полностью взаимозаменяемыми. Для варианта RT основные характеристики таковы:
- максимальное напряжение сток–исток встроенного транзистора — 650 В,
- сопротивление открытого канала — типовое 0,53 Ом, максимальное 0,70 Ом при заданных условиях измерения,
- типовая частота переключения — 20 кГц,
- время плавного запуска — около 20 мс,
- типичный пусковой ток — 25 мкА,
- максимальная мощность открытого преобразователя при универсальном входе 85–265 В переменного тока — до 170 Вт для RT и до 210 Вт для исполнения RP,
- рабочая температура окружающей среды — от −25 до +85 C.
Указанные уровни выходной мощности являются ориентировочными пределами для открытой конструкции при заданных условиях охлаждения. Реальная мощность зависит от схемы, трансформатора, теплового режима и температуры перехода.
Конструкция и принцип работы
Внутренняя структура сочетает силовой транзистор и управляющую часть. Контроллер формирует импульсы для затвора, измеряет обратную связь и отслеживает ток силового каскада. Внешний трансформатор, выпрямители и фильтры формируют требуемые выходные напряжения. В обратноходовом преобразователе работа проходит последовательно:
- при включении сети внутренний высоковольтный транзистор начинает накапливать энергию в магнитном поле первичной обмотки трансформатора,
- после закрытия транзистора накопленная энергия передаётся во вторичные обмотки,
- выходные диоды выпрямляют импульсы, а конденсаторы сглаживают напряжение,
- сигнал обратной связи корректирует длительность импульсов, поддерживая выходные параметры при изменении нагрузки,
- квазирезонансная синхронизация выбирает момент переключения с учётом колебаний в силовой цепи, снижая потери и электромагнитные помехи.
Для уменьшения потребления при малой нагрузке предусмотрен пакетный режим. При нагрузке менее 1 Вт он позволяет снизить энергопотребление в ожидании.
Режимы и защитные функции
Контроллер включает функции, ограничивающие последствия перегрузок и нештатных условий. Их наличие повышает устойчивость источника питания, но не отменяет необходимости правильно рассчитывать внешнюю схему и тепловой режим. В микросхеме предусмотрены:
- ограничение тока в каждом импульсе,
- защита от перегрузки с автоматическим повторным запуском,
- защита от перенапряжения с автоматическим повторным запуском,
- защита от аномального сверхтока с фиксацией отключения,
- внутренняя тепловая защита с фиксацией отключения,
- блокировка при недостаточном напряжении питания контроллера с гистерезисом,
- плавный запуск длительностью около 20 мс.
Автоматический перезапуск помогает восстановить работу после некоторых кратковременных нарушений. Защиты с фиксацией требуют устранения причины и проверки устройства перед повторным включением.
Таким образом, Fairchild CQ1565 объединяет ШИМ-контроллер и высоковольтный силовой транзистор для построения обратноходовых источников питания. Квазирезонансное переключение, пакетный режим ожидания и встроенные защиты позволяют создавать компактные преобразователи с контролируемыми потерями и ограничением ряда аварийных режимов. Конкретные электрические и тепловые пределы следует проверять для полного обозначения компонента — FSCQ1565RT или FSCQ1565RP. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены компоненты и оборудование для производственных и электротехнических систем.
