Блок питания ExeGate UNS500 500W: эффективность преобразования электроэнергии и безопасность
ExeGate UNS500 — компьютерный блок питания форм-фактора ATX мощностью 500 Вт. Он преобразует переменное напряжение электросети в постоянные напряжения, необходимые материнской плате, процессору, накопителям и другим компонентам. В производственной среде такой блок может применяться в обычных настольных компьютерах и рабочих станциях, используемых для управления, учёта или визуализации технологических процессов.
Технические характеристики
Номинальная мощность 500 Вт задаёт общий предел нагрузки блока, но для оценки совместимости важна и мощность отдельных линий. Основная нагрузка современных компьютерных компонентов приходится на линию +12 В, для которой производитель указывает суммарную мощность 380 Вт. К основным параметрам ExeGate UNS500 относятся:
- частота сети 47–63 Гц,
- максимальный входной ток 8 А,
- максимальная заявленная эффективность 75%,
- суммарная мощность линии +12 В — 380 Вт,
- предельная мощность линий +3,3 В и +5 В вместе — 130 Вт,
- рабочая температура от 0 до +40 C,
- габариты 150 × 86 × 140 мм,
- заявленное среднее время наработки на отказ — 100 000 часов.
Значение 500 Вт обозначает предельную выходную мощность, а не постоянное энергопотребление из сети. При максимальной нагрузке потребление от сети будет выше из-за потерь при преобразовании. Заявленная эффективность до 75% характеризует эти потери; этот показатель сам по себе не подтверждает соответствие стандарту 80 PLUS. Параметры модели опубликованы в спецификации производителя. exegate.com
Конструкция и разъёмы

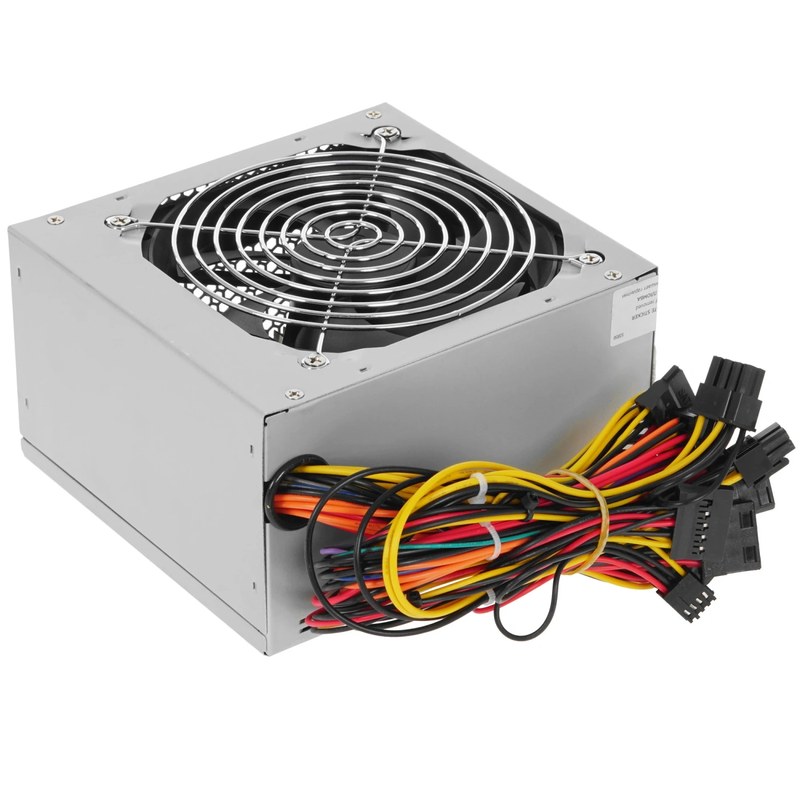

Блок выполнен в металлическом корпусе стандартного форм-фактора ATX. Его размеры соответствуют многим корпусам для настольных компьютеров, однако перед установкой проверяют свободное пространство для корпуса блока и прокладки кабелей. Встроенный 120-мм вентилятор с гидродинамическим подшипником отводит тепло от внутренних компонентов. Указанный производителем уровень шума составляет 30–35 дБА; фактический шум зависит от нагрузки, температуры и условий внутри корпуса. Для подключения компонентов предусмотрены:
- 24-контактный разъём ATX для материнской платы,
- два разъёма CPU формата 4+4 pin,
- два разъёма PCI-E формата 6+2 pin,
- пять разъёмов SATA для накопителей и совместимых устройств,
- три разъёма IDE (Molex) для периферийных компонентов.
Набор разъёмов позволяет подключить несколько накопителей и видеокарту с соответствующими разъёмами питания. Перед сборкой проверяют требования компонентов, особенно суммарное потребление по линии +12 В и тип разъёмов видеокарты. Число разъёмов само по себе не означает, что блок рассчитан на любую конфигурацию с двумя видеокартами или мощными ускорителями.
Принцип работы и защита
Блок питания принимает переменное напряжение сети и преобразует его в несколько стабилизированных постоянных линий. Линии +12 В, +5 В и +3,3 В используются разными узлами компьютера, а линия дежурного питания +5Vsb обеспечивает работу отдельных функций при выключенном основном питании. После подключения к сети блок передаёт дежурное напряжение; запуск основных линий происходит по сигналу материнской платы. В спецификации ExeGate UNS500 перечислены средства защиты от типовых аварийных режимов:
- OCP — защита от превышения тока,
- OPP/OLP — защита от перегрузки по мощности,
- OTP — защита от перегрева.
Эти функции снижают риск повреждения блока и подключённых компонентов при отдельных неисправностях. Защита не заменяет исправную электропроводку, заземление и корректный расчёт нагрузки.
Монтаж и эксплуатация
ExeGate UNS500 устанавливают в корпус компьютера и закрепляют винтами в штатных точках. При монтаже обеспечивают свободный приток воздуха к вентилятору и не перекрывают вентиляционные отверстия. Подключение выполняют при отключённом сетевом кабеле; разъёмы вставляют без перекоса и чрезмерного усилия. Производитель указывает диапазон входного напряжения 115–253 В и рабочую температуру до +40 C. Поэтому блок следует размещать в корпусе с достаточной вентиляцией и не использовать в условиях, выходящих за установленный температурный диапазон. Для продолжительной работы важны чистота воздушного тракта и отсутствие пыли, которая может ухудшить охлаждение. При включении в состав производственной системы компьютер с таким блоком питания остаётся чувствительным к качеству сети, перегреву и отказу компонентов. Для оборудования, которому требуется гарантированное бесперебойное питание или повышенная стойкость к промышленным помехам, необходима отдельная оценка всей системы электропитания. ExeGate UNS500 не следует рассматривать как замену промышленному источнику питания с соответствующим исполнением и подтверждёнными отраслевыми характеристиками.
Таким образом, ExeGate UNS500 — блок питания ATX для настольных компьютеров и рабочих станций с предельной выходной мощностью 500 Вт и суммарной мощностью линии +12 В до 380 Вт. Набор разъёмов охватывает основные узлы типовой компьютерной конфигурации, а встроенный вентилятор и перечисленные защиты поддерживают штатную работу устройства в заданных условиях. Для промышленных систем его применение уместно в составе компьютера, если нагрузка, температура и требования к электропитанию соответствуют характеристикам модели. «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены устройства и компоненты для производственных и инженерных систем. ExeGate UNS500 можно рассматривать как элемент компьютерного оборудования для задач автоматизации и производственной инфраструктуры.
