Блок питания ExeGate XP650: стабильное электропитание компьютерного оборудования
ExeGate XP650 — компьютерный блок питания форм-фактора ATX, рассчитанный на суммарную выходную мощность 650 Вт. Он преобразует переменное напряжение электросети в постоянные напряжения, необходимые материнской плате, процессору, накопителям и другим компонентам компьютера.
Технические характеристики
В компьютерной системе блок питания принимает сетевое напряжение, преобразует его и распределяет по выходным линиям. От его характеристик зависят доступная мощность для компонентов и возможность подключения устройств с различными разъёмами. Основные параметры ExeGate XP650:
- форм-фактор ATX 12V v2.3;
- входное напряжение 115–253 В;
- входная частота 47–63 Гц;
- номинальная выходная мощность 650 Вт;
- максимальная мощность линии +12 В — 550 Вт;
- ток линий +12V1 и +12V2 — до 26 А каждая;
- максимальная суммарная мощность линий +3,3 В и +5 В — 150 Вт;
- заявленная максимальная эффективность — 76%;
- размеры корпуса — 150 × 86 × 140 мм.
Линии +12 В обеспечивают питание наиболее мощных компонентов, включая процессор и видеокарту. Пределы по линиям +3,3 В и +5 В важны для совместной нагрузки от материнской платы, накопителей и периферийных устройств. Приведённые значения относятся к модели XP650 с артикулом EX259603; конкретная комплектация разъёмов может зависеть от исполнения.
Конструкция и подключение

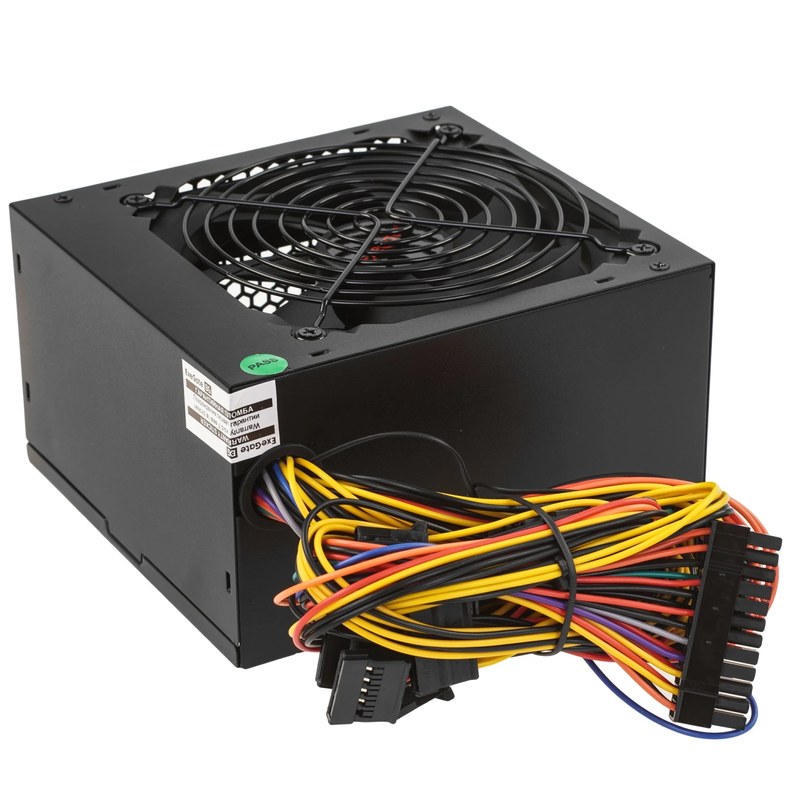

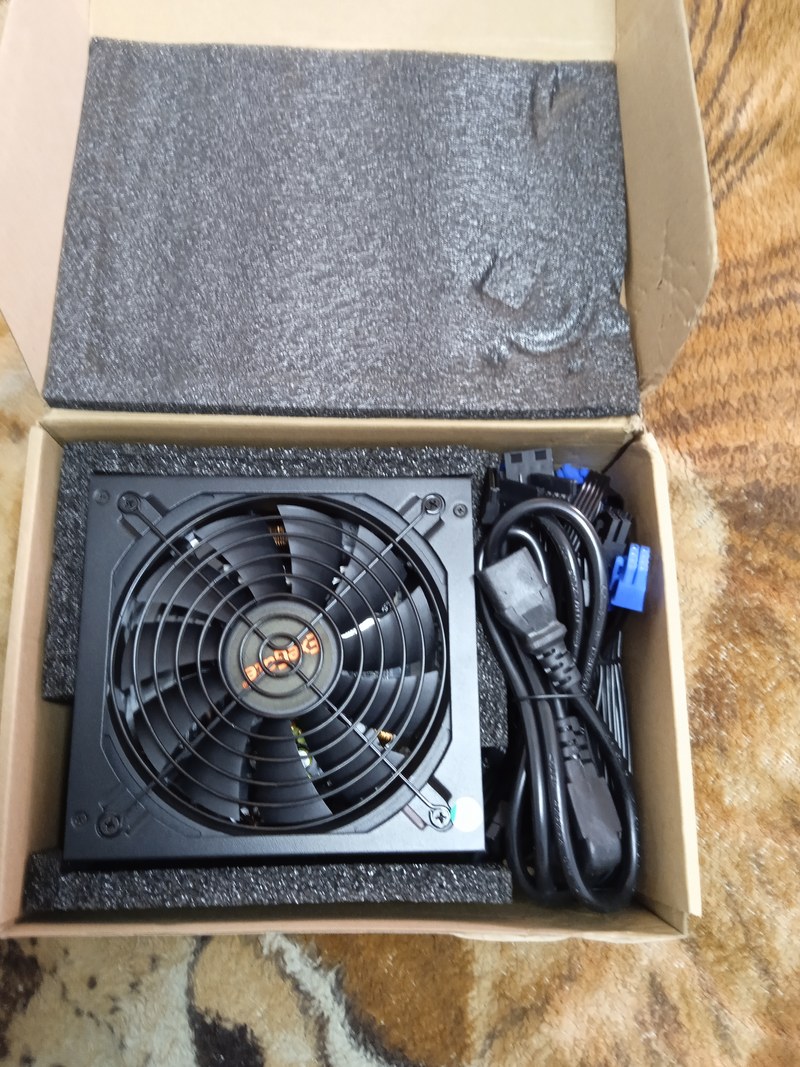

Внутри корпуса размещены узлы преобразования и распределения напряжения, система охлаждения и цепи защиты. Компактный корпус стандартного ATX-размера предназначен для установки в совместимый компьютерный корпус. Для отвода тепла используется вентилятор диаметром 120 мм; заявленный уровень шума составляет 30–35 дБА. В модели предусмотрены разъёмы для основных узлов компьютера:
- один 24-контактный разъём ATX для материнской платы;
- два разъёма CPU формата 4+4 pin;
- два разъёма PCI-E формата 6+2 pin;
- пять разъёмов SATA;
- три разъёма IDE (Molex).
Перед монтажом необходимо проверить совместимость разъёмов с материнской платой, процессором, видеокартой и накопителями. Блок устанавливают в предусмотренное для ATX-компонента место и подключают к электросети через сетевой кабель. Вентиляционные отверстия корпуса следует оставить открытыми, чтобы воздушный поток не перекрывался кабелями или стенками корпуса.
Принцип работы и защита
При включении сетевое напряжение поступает на входной узел, после чего преобразуется в стабилизированные постоянные напряжения для внутренних компонентов компьютера. Выходная мощность распределяется по линиям согласно подключённой нагрузке. XP650 выполняет функцию питания оборудования, но не поддерживает его работу при пропадании сетевого напряжения. В характеристиках модели указаны следующие виды защиты:
- SCP — от короткого замыкания;
- OVP — от повышенного выходного напряжения;
- UVP — от пониженного выходного напряжения;
- OCP — от превышения допустимого тока;
- OPP/OLP — от перегрузки по мощности;
- OTP — от перегрева;
- SIP — от импульсных помех.
Защитные цепи снижают риск повреждения блока и подключённых компонентов при некоторых аварийных режимах. Они не заменяют внешний ИБП: для сохранения питания при отключении электричества требуется отдельное устройство с аккумуляторной батареей.
Условия эксплуатации и применение
Для XP650 указан диапазон рабочих температур от 0 до 40 C. При эксплуатации важно учитывать суммарную нагрузку всех подключённых компонентов и не превышать пределы отдельных линий. Особенно это касается линии +12 В, максимальная мощность которой составляет 550 Вт, а также совокупной мощности линий +3,3 В и +5 В. Блок предназначен для питания настольных компьютеров и совместимых системных сборок. Его применяют в офисных, домашних и рабочих станциях, если формат корпуса и требования комплектующих соответствуют параметрам устройства. XP650 не выполняет функции стабилизатора сети или аккумуляторного ИБП, поэтому при необходимости защиты нагрузки от длительных перебоев электропитания его используют вместе с отдельным источником бесперебойного питания.
Таким образом, ExeGate XP650 — ATX-блок питания мощностью 650 Вт с набором основных разъёмов для подключения компонентов компьютера и встроенными защитами от ряда электрических аварийных режимов. Его характеристики позволяют оценивать совместимость с конкретной системой по общей мощности, возможностям линий питания и составу разъёмов. Модель не является ИБП и не обеспечивает автономную работу при отключении сети. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены технические устройства и комплектующие для производственных и инженерных систем. Обращение к поставщику позволяет предприятиям приобретать промышленное оборудование в рамках единой закупки.
