Ферритовые сердечники EPCOS R: магнитные свойства и особенности конструкции
Обозначение EPCOS R относится к кольцевым ферритовым сердечникам, которые применяются в трансформаторах, дросселях и фильтрах электромагнитных помех. Сердечник образует замкнутый магнитный путь для переменного потока и помогает уменьшить потери, возникающие при работе магнитного компонента на высокой частоте.
Особенности конструкции

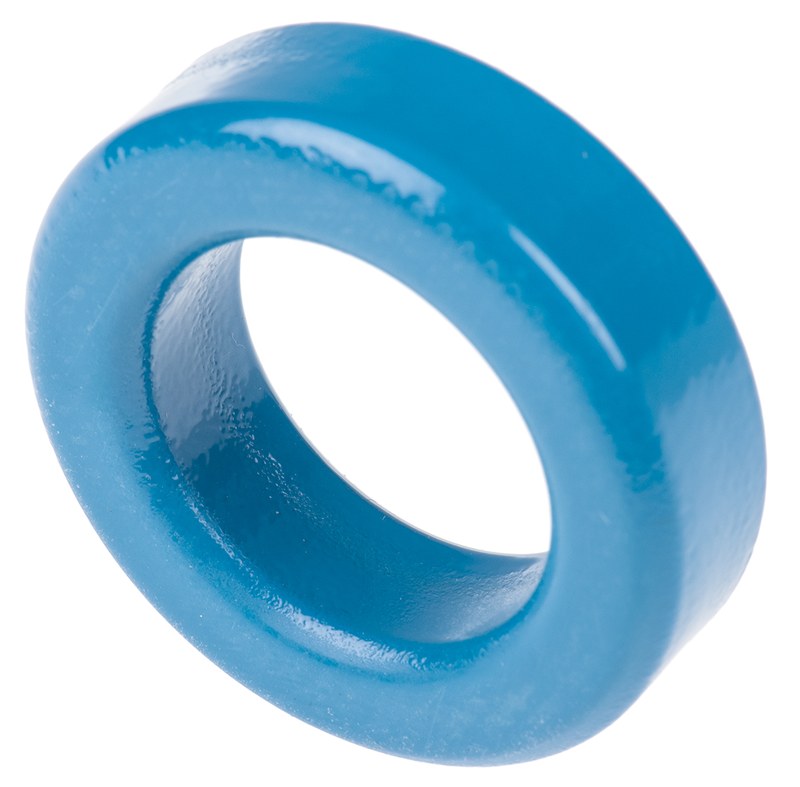

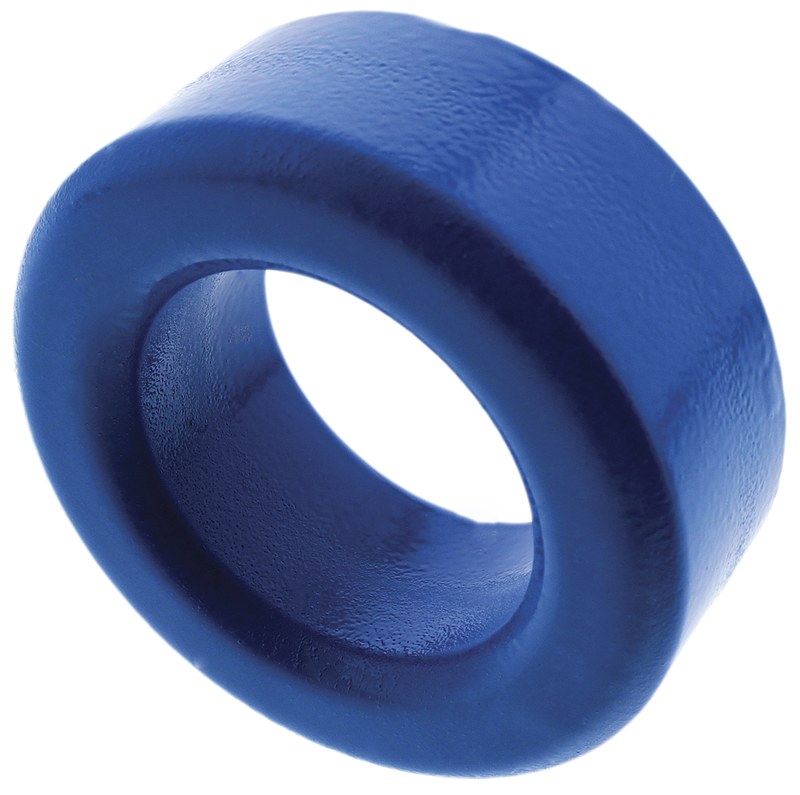

Кольцевая форма позволяет магнитному потоку проходить по непрерывному пути без стыка между двумя половинами сердечника. Это помогает ограничить рассеяние магнитного поля и снизить внешние помехи. Обмотку обычно наматывают непосредственно на кольцо; количество витков и схема намотки зависят от назначения компонента. Сердечники EPCOS изготавливаются из ферритовых материалов. Их электрическое сопротивление выше, чем у металлических магнитопроводов, поэтому в подходящем частотном диапазоне вихревые токи и связанные с ними потери остаются ограниченными. Феррит при этом хрупок: он требует аккуратного обращения при намотке и монтаже. Основные конструктивные особенности кольцевого сердечника:
- замкнутый магнитный контур с центральным отверстием для размещения и намотки обмотки,
- отсутствие сборного стыка в магнитном пути,
- компактная форма, удобная для установки в силовых и сигнальных цепях,
- варианты геометрии и ферритового материала, зависящие от исполнения.
Размеры и технические параметры
Характеристики нельзя переносить на все сердечники EPCOS R: они различаются по внешнему и внутреннему диаметрам, высоте, материалу и магнитным параметрам. В качестве конкретного примера в каталоге TDK/EPCOS указан сердечник R 10,0 × 6,00 × 4,00 из материала N87, код заказа B64290L0038X087. Для него приведено значение Al = 900 нГн с допуском ±25 %. Размеры в обозначении задают геометрию конкретного изделия; значение Al показывает индуктивность, получаемую на один квадрат числа витков при предусмотренной методике измерения. При проектировании магнитного компонента учитывают следующие параметры:
- внешний диаметр, внутренний диаметр и высота сердечника,
- тип ферритового материала, определяющий магнитные свойства в рабочем диапазоне частот и температур,
- коэффициент индуктивности Al, по которому оценивают требуемое число витков,
- потери в сердечнике при заданных частоте и магнитной индукции,
- допуск геометрических и магнитных параметров,
- рабочую температуру и условия охлаждения, указанные для конкретного исполнения.
Значение Al позволяет предварительно оценить индуктивность обмотки: при неизменной конструкции она пропорциональна квадрату числа витков. Фактический результат зависит также от материала, геометрии, качества намотки и условий измерения. Для расчёта силового дросселя дополнительно проверяют допустимые потери и нагрев при реальной частоте и токе.
Принцип работы
При подаче переменного тока на обмотку возникает магнитное поле. Оно замыкается через ферритовое кольцо и связывает витки обмотки. В трансформаторе этот процесс используется для передачи энергии между обмотками, а в дросселе — для накопления энергии и ограничения изменения тока. В фильтрах сердечник помогает увеличить индуктивность проводника или обмотки и ослабить нежелательные высокочастотные составляющие. В зависимости от схемы компонент может подавлять синфазные помехи, препятствовать распространению высокочастотных сигналов по линиям или сглаживать пульсации. Рабочий процесс определяется не только ферритом, но и всей магнитной системой: числом витков, током, частотой, наличием воздушного зазора и тепловым режимом. Если сердечник работает вне подходящих для материала условий, растут потери и температура; при чрезмерной магнитной нагрузке возможно насыщение.
Применение в промышленной электронике
Кольцевые ферритовые сердечники используют там, где требуются компактные магнитные компоненты и снижение электромагнитных помех. Конкретная геометрия EPCOS R подходит для реализации обмоток на кольцевом магнитопроводе, но применимость определяют по полному номеру изделия и расчётным режимам. Типовые области применения включают:
- импульсные источники питания и преобразователи,
- силовые и сигнальные дроссели,
- фильтры электромагнитных помех,
- трансформаторные узлы электронного оборудования,
- цепи промышленной автоматики и телекоммуникационной аппаратуры.
Таким образом, ферритовый сердечник EPCOS R — основа для создания компактных дросселей, трансформаторов и фильтров. Замкнутая кольцевая форма обеспечивает непрерывный магнитный путь, а итоговые характеристики компонента зависят от размеров, материала, обмотки и условий эксплуатации. Для корректного применения необходимо ориентироваться на полный код изделия и проверять его магнитные и тепловые параметры для конкретной схемы. Компания «Олниса» поставляет промышленное оборудование в России и странах СНГ. В ассортименте компании представлены изделия для оснащения производственных систем и предприятий. «Олниса» работает как поставщик промышленного оборудования.
