Преобразователь частоты Emotron FDU 40: надежное решение для промышленных приводов

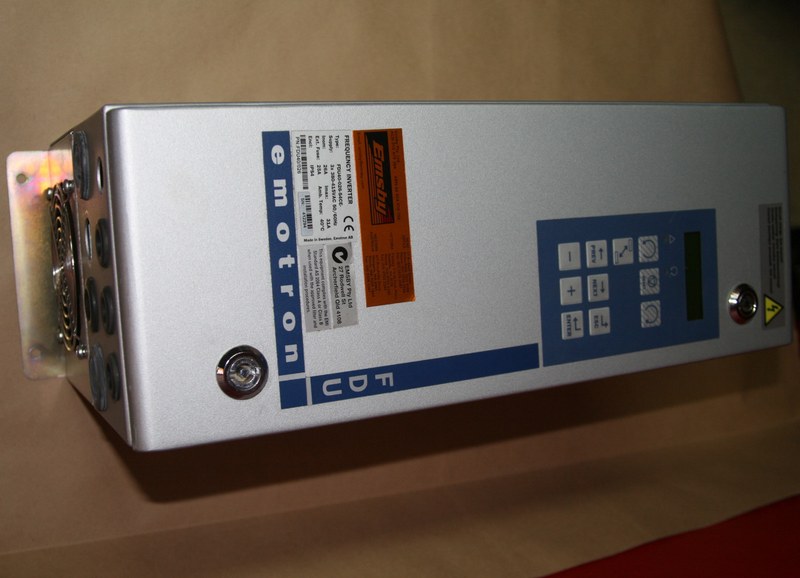

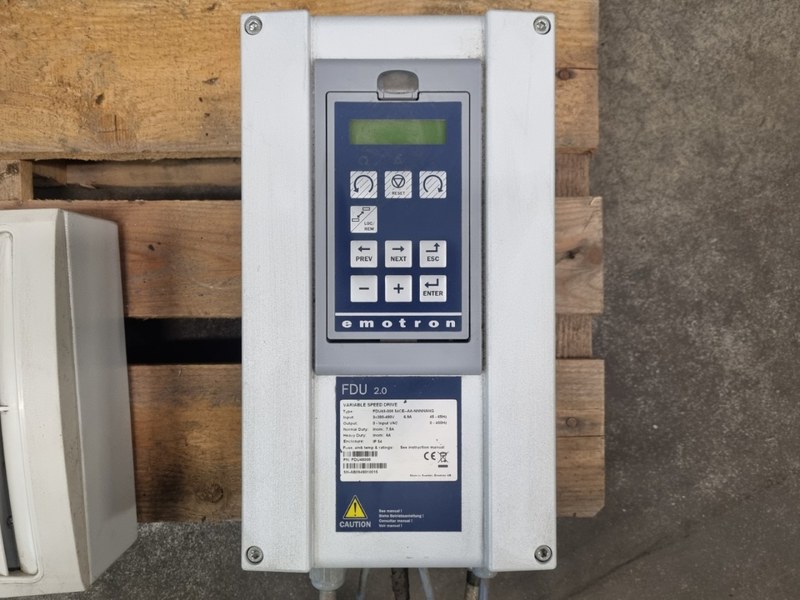

Emotron FDU 40 — обозначение исполнения преобразователя частоты серии FDU, рассчитанного на подключение к трёхфазной сети класса 380–415 В. Устройство регулирует частоту и напряжение, подаваемые на электродвигатель, поэтому позволяет менять его скорость и управлять производительностью механизмов. Серия ориентирована прежде всего на насосные и вентиляторные установки, где важно поддерживать расход или давление при изменяющейся нагрузке. Конкретные номинальные ток и мощность зависят от полного кода модели: например, FDU40-003 и FDU40-013 относятся к разным типоразмерам.

Основные характеристики

Преобразователь управляет стандартным трёхфазным асинхронным двигателем, изменяя частоту его питания. В системах с насосами и вентиляторами это позволяет регулировать подачу без постоянной работы двигателя на полной скорости и без частого механического дросселирования потока. FDU 40 также применяют для защиты двигателя и технологического процесса от некоторых нештатных режимов. К основным параметрам исполнения FDU 40 относятся:

• напряжение питания — 380–415 В с допустимым отклонением, указанным изготовителем как +10/−15 %;
• частота сети — 45–65 Гц;
• выходное напряжение — от 0 до уровня напряжения питания;
• выходная частота — до 400 Гц;
• стандартная частота переключения — 3 кГц, диапазон регулировки для ряда типоразмеров — 1,5–6 кГц;
• коэффициент мощности на входе — около 0,95;
• КПД при номинальной нагрузке — ориентировочно 97–98 % в зависимости от типоразмера.

Эти значения относятся к серии и не заменяют данные шильдика конкретного устройства. Номинальный выходной ток, допустимая мощность двигателя, габариты и условия охлаждения уточняются по полному коду модели. В документации для семейства FDU также различаются исполнения по степени защиты корпуса, наличию панели управления, ЭМС-комплекта и тормозного прерывателя. emotron.com

Конструкция и принцип работы

В преобразователе входное переменное напряжение сначала выпрямляется, затем сглаживается в звене постоянного тока. Силовой инвертор на электронных ключах формирует выходное напряжение переменной частоты. Изменяя частоту и соответствующее ей напряжение, устройство управляет скоростью вращения двигателя. Основные функциональные узлы включают:

• входные силовые клеммы для подключения трёхфазной сети и защитного проводника;
• выпрямительный блок и звено постоянного тока;
• инверторный модуль, формирующий регулируемое питание двигателя;
• систему управления с параметрами двигателя, заданиями частоты и функциями контроля;
• входы и выходы для аналоговых и цифровых сигналов;
• релейные выходы для передачи сигналов состояния или аварии;
• панель управления, если она предусмотрена конкретной комплектацией.

Для управления применяется скалярный режим V/Hz: преобразователь поддерживает заданное соотношение напряжения и частоты. Такой способ подходит для приводов, у которых требуется плавно изменять скорость в широком диапазоне без сложного позиционного управления. В системах с несколькими параллельно подключёнными двигателями управление может строиться по частоте, однако параметры и защита каждого двигателя должны соответствовать схеме установки.

Управление и функциональные возможности

Задание скорости может поступать с панели, от внешнего аналогового сигнала или по цифровым входам. В документации семейства указаны аналоговые входы с поддержкой напряжения и тока; конфигурация зависит от настроек и исполнения. Дискретные входы позволяют передавать команды пуска, останова и другие управляющие сигналы. Для ввода задания и передачи данных могут использоваться:

• аналоговые сигналы 0–10 В или 0/4–20 мА — в зависимости от настройки входа;
• цифровые сигналы управления, воспринимаемые как логические уровни;
• аналоговый выход с диапазоном 0–10 В или 0–20 мА в соответствующей конфигурации;
• релейные контакты, рассчитанные на коммутацию малых токов в пределах паспортных значений.

Перед запуском в привод вводят параметры двигателя, в том числе номинальные значения с его таблички, и задают пределы частоты, ускорения и замедления. Настройки определяют плавность разгона, реакцию на изменение задания и поведение при останове. Конкретный набор функций зависит от версии и комплектации FDU 40.

Монтаж и эксплуатация

Преобразователь устанавливают в шкафу или на предусмотренной изготовителем поверхности с доступом воздуха для охлаждения. Силовые кабели сети и двигателя прокладывают с соблюдением требований к сечению, защите и электромагнитной совместимости. Экранирование и правильное заземление снижают помехи в цепях управления. Параметры предохранителей и кабелей выбирают по таблицам именно для установленного типоразмера и с учётом местных правил электромонтажа. При вводе в работу следует проверить соответствие напряжения сети коду FDU40, надёжность соединений, параметры двигателя и настройки входов. После перемещения оборудования из холодного помещения в тёплое необходимо дождаться исчезновения конденсата перед подачей напряжения. Требования к температуре, вентиляции, запылённости и влажности зависят от исполнения корпуса и конкретного размера преобразователя; для большинства моделей семейства указана эксплуатация при относительной влажности до 90 % без конденсации.

Применение в промышленности

FDU 40 используют там, где расход рабочей среды можно регулировать изменением скорости электродвигателя. Это характерно для систем водоснабжения, циркуляции и охлаждения, вентиляционных установок, воздуходувок и некоторых компрессорных процессов. В насосной системе привод может изменять подачу в соответствии с требуемым давлением; в вентиляции — регулировать поток воздуха по технологической нагрузке. Для подбора режима учитывают характеристики насоса или вентилятора, диапазон требуемой скорости и ограничения самого двигателя. Плавное изменение скорости уменьшает резкие пусковые нагрузки и помогает согласовать работу механизма с текущей потребностью процесса. При этом преобразователь не отменяет необходимости корректно рассчитывать защиту, выбирать кабели и соблюдать допустимые режимы двигателя.

Таким образом, Emotron FDU 40 — семейство преобразователей частоты для трёхфазной сети класса 380–415 В. Устройства управляют скоростью асинхронных двигателей методом V/Hz и подходят прежде всего для насосных и вентиляторных приводов. При оценке конкретного экземпляра необходимо учитывать полный код модели, поскольку мощность, ток, корпус и дополнительные функции различаются между исполнениями. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены устройства для применения в производственных и инженерных системах, включая преобразователи частоты и оборудование для электроприводов.
