Датчик уровня Endress+Hauser Liquiphant FTL31: преимущества и эксплуатационные характеристики

Endress+Hauser Liquiphant FTL31 — компактный вибрационный сигнализатор предельного уровня для жидкостей. Он определяет, достигла ли среда установленной точки контроля, и передаёт дискретный сигнал системе управления. Прибор применяют для защиты насосов от сухого хода, контроля наполнения ёмкостей и предотвращения переполнения резервуаров. FTL31 не измеряет уровень непрерывно и не показывает его числовое значение. Его задача — надёжно распознавать наличие или отсутствие жидкости в месте установки. Вибрационный принцип измерения позволяет использовать устройство для разных жидких сред без настройки под их электропроводность.

Технические характеристики

Прибор устанавливают в резервуаре, технологической ёмкости или трубопроводе. В зависимости от положения чувствительного элемента он формирует сигнал при достижении верхнего либо нижнего предельного уровня. В документации Endress+Hauser указывает применение модели в системах контроля уровня жидкостей; предельные параметры зависят от исполнения и выбранного присоединения. Основные параметры Liquiphant FTL31:

• Измеряемая среда — жидкости,
• Принцип обнаружения — изменение частоты колебаний вибрационной вилки,
• Минимальная плотность среды — более 0,7 г/см3; для некоторых исполнений доступен порог более 0,5 г/см3,
• Рабочая температура среды — от −40 до +100 C для компактного исполнения и до +150 C для исполнения с короткой трубкой,
• Максимальное избыточное давление — до 40 бар; допустимое значение зависит от температуры и конструкции монтажного узла,
• Предельная вязкость среды — до 10 000 мПа·с,
• Напряжение питания версии DC-PNP — 10–30 В постоянного тока, трёхпроводное подключение,
• Напряжение питания версии AC/DC — 20–253 В переменного или постоянного тока, двухпроводное подключение,
• Температура окружающей среды — от −40 до +70 C,
• Материал частей, контактирующих со средой, — нержавеющая сталь 316L.

Значения давления, температуры и плотности следует сверять с документацией конкретного исполнения. Например, максимальная температура достигается у версии с короткой трубкой, тогда как компактное исполнение рассчитано на меньший температурный предел.

Устройство и принцип действия

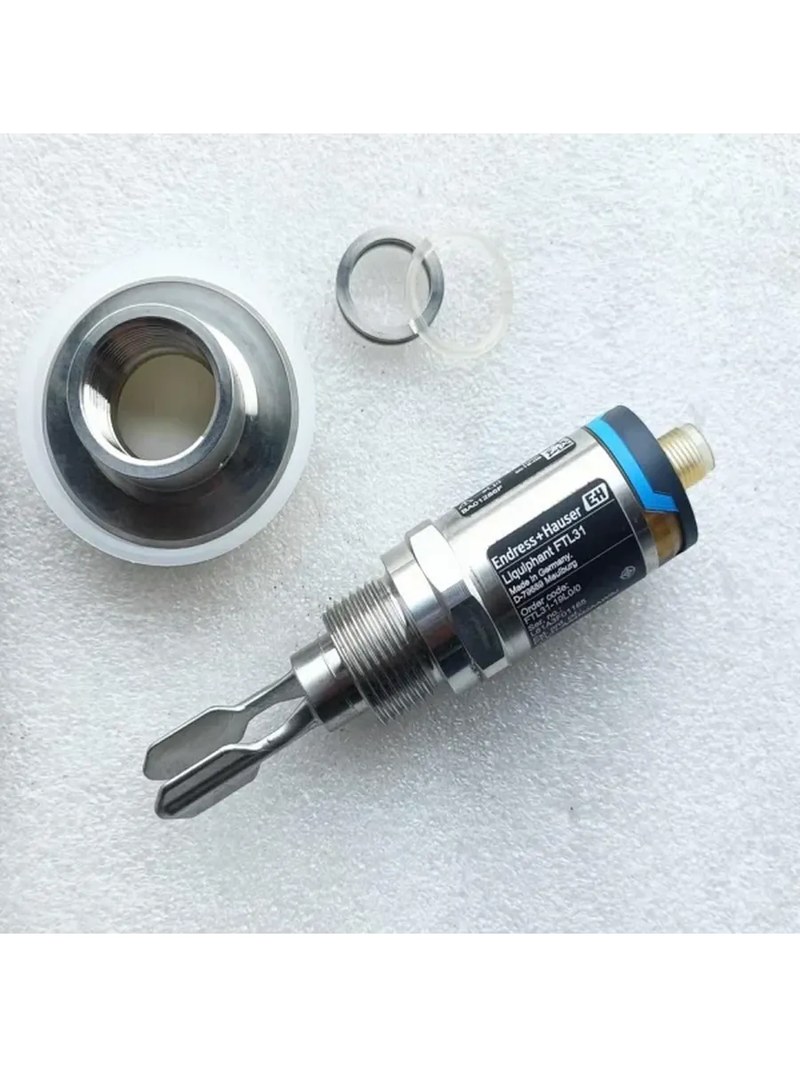

Чувствительный элемент FTL31 — металлическая вилка, закреплённая на корпусе датчика. В электронном блоке находится узел возбуждения и контроля её колебаний. Корпус объединяет измерительную электронику и электрическое подключение, а процессовый адаптер обеспечивает герметичный монтаж на стенке ёмкости или трубопровода. Работа прибора основана на том, что жидкость меняет частоту колебаний вилки. В воздухе вилка колеблется с одной резонансной частотой; при погружении в жидкость её частота изменяется. Электроника обнаруживает это изменение и переключает выходной сигнал. Для фиксации предельного уровня не требуется калибровка по свойствам каждой конкретной жидкости. Последовательность работы выглядит так:

• Электронный блок возбуждает колебания вилки,
• Встроенная схема контролирует частоту колебаний,
• Погружение вилки в жидкость изменяет её частотный отклик,
• Электроника определяет состояние «покрыта жидкостью» или «не покрыта»,
• Выходной каскад передаёт сигнал контроллеру, реле или другому элементу автоматики.

Доступны исполнения с двухпроводным выходом AC/DC и трёхпроводным выходом DC-PNP. Для версии с IO-Link предусмотрена отдельная модификация Liquiphant FTL31 IO-Link; наличие этого интерфейса нельзя автоматически приписывать всем приборам семейства FTL31.

Монтаж и эксплуатация

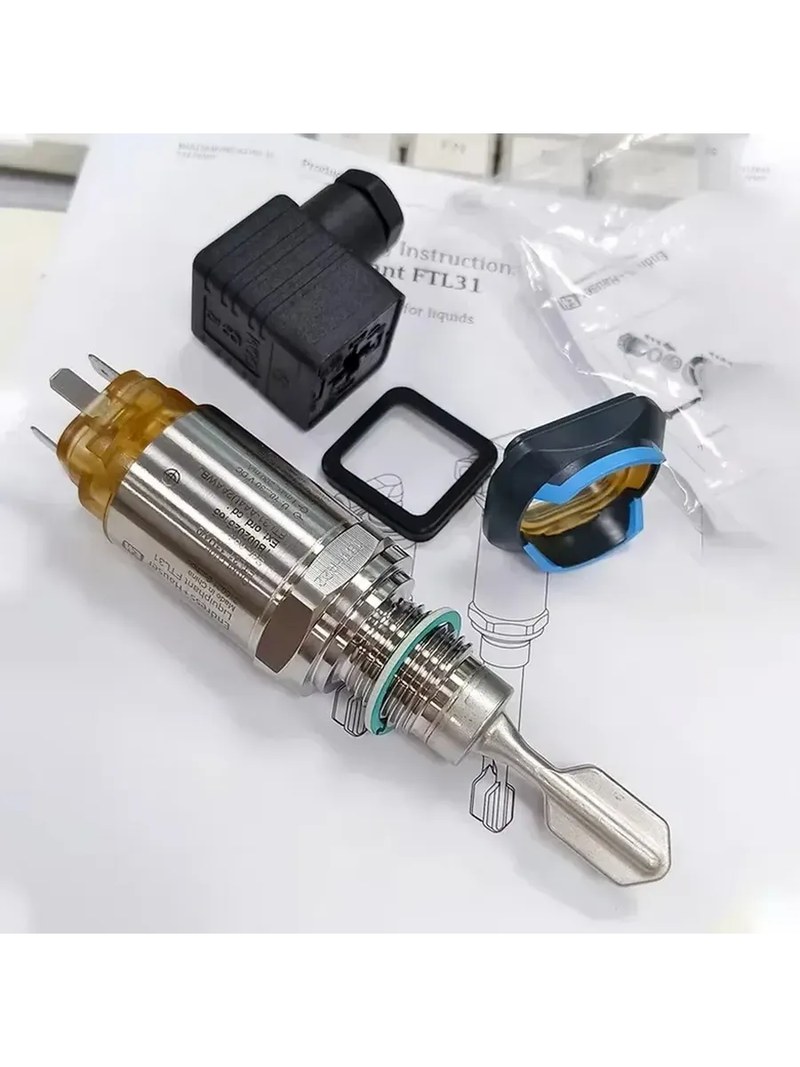

Положение датчика определяет точку срабатывания и влияет на то, насколько свободно жидкость обтекает вилку. При установке учитывают направление потока, возможное накопление отложений и геометрию резервуара. В трубопроводах устройство размещают так, чтобы чувствительный элемент не создавал помех движению среды и не попадал под чрезмерное воздействие потока. Модель выпускается с различными электрическими соединениями и процессовыми адаптерами. Для герметизации применяют уплотнение, соответствующее резьбе, среде и условиям давления. При затяжке важно не повредить корпус и не передавать на него чрезмерный крутящий момент. Электрическое подключение выполняют при отключённом питании, соблюдая схему именно выбранной версии.При вводе в эксплуатацию проверяют соответствие маркировки и фактической схемы подключения, герметичность соединения и реакцию выходного сигнала при покрытии вилки жидкостью. Состояние прибора можно проверить с помощью тестового магнита, если соответствующая функция предусмотрена исполнением. На корпусе также могут использоваться светодиодные индикаторы для визуальной проверки состояния. Эксплуатационные ограничения связаны прежде всего с параметрами среды и правильным выбором исполнения:

• Плотность жидкости должна превышать минимальный порог, указанный для заказанного прибора,
• Температура и давление не должны выходить за пределы, заданные для конкретной конструкции и монтажного узла,
• Материалы, контактирующие со средой, должны быть химически совместимы с ней,
• Вилка должна сохранять возможность колебаний и не блокироваться отложениями или посторонними предметами,
• При температуре процесса выше окружающей корпус может нагреваться; в документации указана возможность нагрева электроники до 80 C.

Эти условия особенно важны в системах, где сигнализатор участвует в защите насосов или предотвращении переполнения: правильное срабатывание зависит не только от электроники, но и от того, свободно ли жидкость достигает чувствительного элемента.

Применение в промышленности

Liquiphant FTL31 используют в резервуарах хранения, смесительных ёмкостях, трубопроводах, системах водоподготовки и технологических установках. Он может формировать сигнал верхнего уровня для остановки подачи жидкости или сигнал нижнего уровня для блокировки насоса. В системах охлаждения и смазки прибор применяют для контроля наличия рабочей жидкости. В отличие от поплавковых механизмов, измерительный элемент не содержит подвижного поплавка. Вибрационный метод также не требует контакта с электродами для замыкания цепи через проводящую жидкость. Это позволяет применять устройство с жидкостями, свойства которых могут меняться в пределах допустимых параметров датчика. Вместе с тем FTL31 остаётся точечным выключателем: для определения нескольких уровней в одном резервуаре требуются отдельные точки контроля.
