Программируемый контроллер EVCO EPK3LXP: технические характеристики и особенности применения

EVCO EPK3LXP — свободно программируемый контроллер серии c-pro 3 Kilo+, предназначенный для автоматизации оборудования в системах охлаждения, кондиционирования и вентиляции. Он принимает сигналы от датчиков и внешних контактов, обрабатывает их по загруженному алгоритму и управляет исполнительными устройствами через аналоговые и релейные выходы. Наличие встроенного дисплея и портов связи позволяет использовать его как самостоятельный узел автоматики и как часть распределённой системы управления. Контроллер не ограничен одной заранее заданной функцией. Его поведение зависит от прикладной программы, которую разрабатывают в среде UNI-PRO 3. Поэтому EPK3LXP может выполнять как локальные задачи регулирования, так и обмениваться данными с другими контроллерами и системами верхнего уровня.

Функции и возможности

В составе установки EPK3LXP собирает сведения о температуре, состоянии контактов и других контролируемых параметрах. Программа сопоставляет измерения с заданными условиями, формирует управляющие сигналы и при необходимости передаёт данные по коммуникационным каналам. К типовым задачам контроллера относятся:

• управление насосами, вентиляторами, клапанами и компрессорными агрегатами в пределах разработанного алгоритма,
• обработка сигналов температурных датчиков и аналоговых преобразователей,
• контроль дискретных состояний, например работы оборудования или срабатывания защитных контактов,
• выдача управляющих команд на релейные и аналоговые исполнительные устройства,
• обмен данными с другими узлами автоматики через последовательные интерфейсы,
• индикация рабочих значений и состояний на встроенном дисплее.

Это оборудование применяют в установках, где требуется объединить несколько сигналов и исполнительных цепей в одном программируемом узле. Конкретный набор функций определяется проектом системы и конфигурацией программы.

Технические характеристики

Набор входов и выходов позволяет подключать датчики, органы контроля и исполнительные устройства без отдельного модуля для каждой точки. Основные параметры модели:

• питание — 24 В переменного или постоянного тока; вход питания не имеет гальванической развязки,
• 9 аналоговых входов: 3 для датчиков NTC, PTC и Pt1000 и 6 универсальных входов для датчиков и сигналов напряжения или тока,
• универсальные аналоговые входы поддерживают, в зависимости от настройки, сигналы 0–10 В, 0–5 В, 0–20 мА и 4–20 мА,
• 9 цифровых входов для контроля внешних контактов; входы оптоизолированы,
• часть цифровых входов рассчитана на импульсные сигналы с частотой до 2 кГц, остальные предназначены для сигналов с частотой 50/60 Гц,
• 6 аналоговых выходов, настраиваемых для формирования сигналов 0–10 В, 0–20 мА, 4–20 мА или ШИМ в предусмотренных конфигурациях,
• 9 релейных цифровых выходов; номинал контактов указывается как 3 А при 230 В переменного тока для активной нагрузки,
• коммуникационные интерфейсы — два порта RS-485 с поддержкой Modbus, CAN и USB для программирования и обслуживания,
• часы реального времени,
• встроенный LED-дисплей с пользовательской индикацией,
• корпус для монтажа на DIN-рейку, ширина — 4 DIN-модуля, габариты — 71 × 128 × 60 мм,
• степень защиты лицевой части — IP40.

Характеристики входов и выходов различаются по типам сигналов и режимам настройки. В частности, значение 3 А относится к релейным контактам при заданных условиях и не означает, что каждый выход подходит для прямого управления любым электродвигателем. Для индуктивной нагрузки и токов выше допустимых применяют промежуточные коммутационные устройства.

Конструкция и интерфейсы

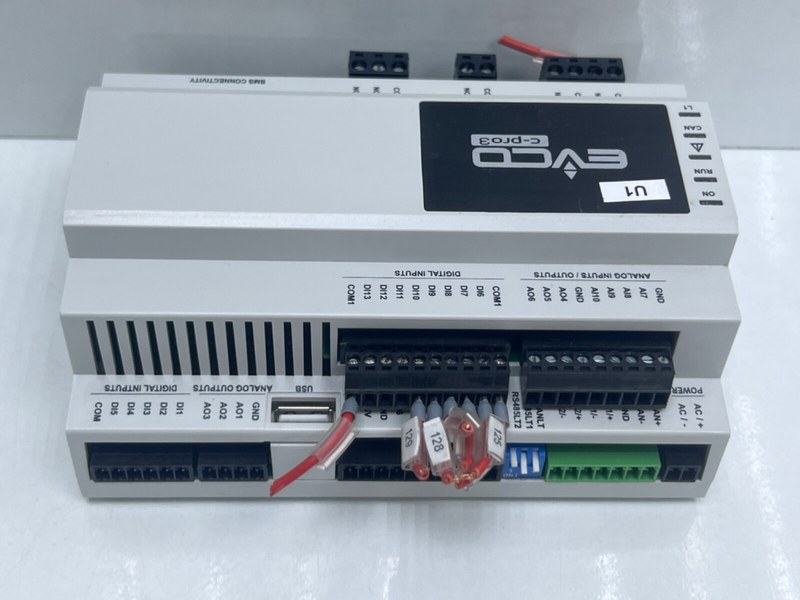

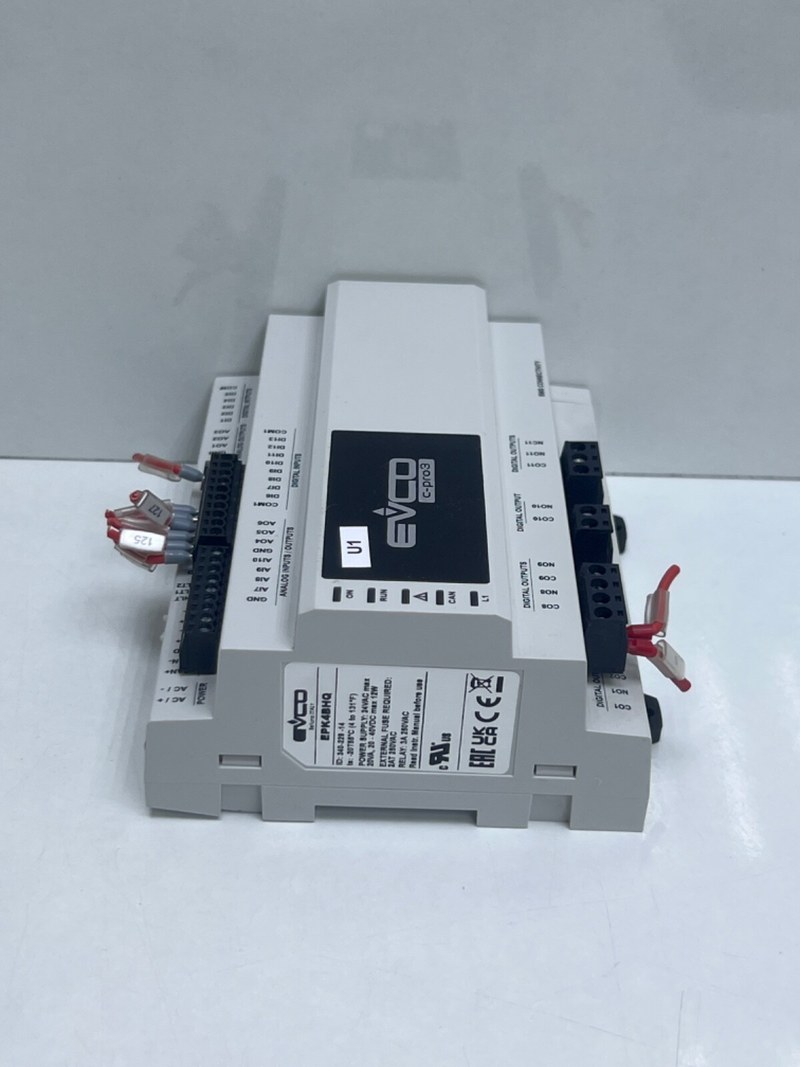

EPK3LXP выполнен в корпусе для установки внутри электрического шкафа. Четыре DIN-модуля занимают компактное место на монтажной рейке, а подключение полевых цепей выполняется через клеммные соединения. Съёмные клеммники упрощают монтаж и замену прибора, если схема и распиновка соблюдены. Встроенный пользовательский интерфейс включает LED-дисплей с четырьмя разрядами для основного значения и четырьмя дополнительными разрядами, а также индикацию состояния. Он позволяет отображать данные, заданные прикладной программой: например, измеренное значение, режим работы или диагностическое состояние. Индикация не заменяет программную настройку и не задаёт сама по себе логику управления. Назначение основных узлов контроллера:

• аналоговые входы принимают сигналы датчиков температуры и измерительных преобразователей,
• цифровые входы отслеживают состояние контактов и импульсные сигналы,
• аналоговые выходы передают регулирующий сигнал на совместимые приводы и преобразователи,
• релейные выходы коммутируют внешние цепи управления в пределах допустимых электрических нагрузок,
• RS-485 и CAN обеспечивают связь с другими устройствами автоматики,
• USB используется для загрузки проекта и выполнения работ по программированию,
• часы реального времени обеспечивают работу функций, привязанных к календарю или времени суток, если они предусмотрены приложением.

Принцип работы и настройка

После подачи питания контроллер запускает загруженную прикладную программу. Она считывает входные сигналы, выполняет предусмотренные алгоритмом проверки и вычисления, затем обновляет состояния выходов и данные индикации. Например, программа может сопоставлять температуру с заданным порогом, учитывать состояние блокировочного контакта и включать релейный выход только при выполнении заданных условий. Для работы EPK3LXP требуется подходящий проект, разработанный в среде UNI-PRO 3. В нём определяются назначение каналов, масштабирование аналоговых сигналов, условия переключения, аварийные реакции, параметры обмена и отображаемые пользователю данные. Поэтому поведение контроллера зависит не только от аппаратной конфигурации, но и от версии программного проекта. Релейные выходы применяются для коммутации цепей управления, а аналоговые — для передачи регулирующих команд. При построении системы важно учитывать электрические характеристики подключаемых устройств, тип нагрузки и требования к развязке сигналов. Для отдельных приводов, клапанов или двигателей могут потребоваться промежуточные реле, контакторы либо усилители сигнала.

Монтаж и эксплуатация

Контроллер устанавливается на DIN-рейку внутри шкафа управления. При проектировании шкафа предусматривают доступ к клеммам, дисплею и USB-порту, а также свободное пространство для прокладки кабелей. Монтаж и подключение выполняют при отключённом питании. При подключении необходимо учитывать, что цепь питания контроллера не имеет гальванической развязки. Силовые проводники рекомендуется прокладывать отдельно от линий датчиков и связи, чтобы уменьшить влияние электромагнитных помех. Для цифровых и аналоговых сигналов используют подходящие по типу и сечению кабели; экранирование и заземление выполняют в соответствии со схемой конкретной установки. Степень защиты лицевой части IP40 предполагает установку внутри защищённого шкафа. Контроллер не предназначен для непосредственной работы под дождём, при сильной запылённости или в агрессивной среде. При эксплуатации также учитывают допустимую нагрузку контактов, характеристики датчиков и требования к питанию.

Применение в промышленности

В системах HVAC/R контроллер может входить в состав автоматики вентиляционной установки, холодильной машины, теплового пункта или другого оборудования с большим числом сигналов. Девять аналоговых входов позволяют собирать данные от нескольких датчиков и преобразователей, а цифровые входы — контролировать состояния внешних устройств. Набор аналоговых и релейных выходов даёт возможность координировать работу исполнительных механизмов в соответствии с программой. Интерфейсы связи полезны при построении распределённой системы: данные могут передаваться между контроллерами или на уровень диспетчеризации по поддерживаемым протоколам. При этом наличие портов само по себе не гарантирует совместимость с любым оборудованием: параметры обмена, адресация и структура данных должны соответствовать проекту.

Таким образом, EVCO EPK3LXP — программируемый контроллер с развитым набором аналоговых и цифровых каналов, встроенной индикацией и интерфейсами для связи с другими устройствами. Он подходит для автоматизации систем охлаждения, кондиционирования и вентиляции, когда требуется объединить обработку датчиков, управление исполнительными цепями и обмен данными в одном DIN-устройстве. Результат его работы определяется прикладной программой и корректностью подключённого оборудования. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены решения для автоматизации и оснащения производственных систем. Поставки контроллеров EVCO позволяют предприятиям комплектовать оборудование для инженерных и технологических установок.
