Блок питания ExeGate 800PPE EX260647RUS: технические характеристики и конструкция
ExeGate 800PPE EX260647RUS — внутренний блок питания форм-фактора ATX с заявленной выходной мощностью 800 Вт. Он преобразует переменный ток электросети в стабилизированные линии постоянного напряжения, необходимые для работы материнской платы, процессора, накопителей и других компонентов компьютера. Такое устройство может использоваться в рабочих станциях и вычислительных системах, обслуживающих производственные и инженерные задачи.
Основные характеристики
Блок питания распределяет энергию между несколькими выходными линиями. Для оценки совместимости важна не только суммарная мощность, но и допустимая нагрузка на каждую линию: процессор и видеокарта в основном используют напряжение +12 В, а компоненты системной платы — также +3,3 и +5 В. Основные параметры ExeGate 800PPE EX260647RUS:
- Номинальная выходная мощность — 800 Вт,
- Форм-фактор — ATX, версия стандарта ATX12V — 2.3,
- Входное напряжение — 110–240 В переменного тока,
- Входная частота — 47–63 Гц,
- Максимальный входной ток — 8 А,
- Максимальная суммарная мощность линий +12 В — 726 Вт,
- Мощность линий +3,3 и +5 В — до 120 Вт,
- Эффективность — около 80%,
- Активная коррекция коэффициента мощности — PFC,
- Габариты корпуса — 150 × 86 × 140 мм,
- Рабочая температура — от 0 до +40 C,
- Допустимая относительная влажность — 20–90%,
- Заявленная наработка на отказ — 120 000 часов.
Показатель 800 Вт обозначает предельную суммарную выходную мощность устройства, а не постоянное энергопотребление от сети. Реальная нагрузка зависит от конфигурации компьютера. При расчёте системы следует учитывать потребление каждого компонента и оставлять запас, чтобы блок не работал постоянно у предельной нагрузки.
Конструкция

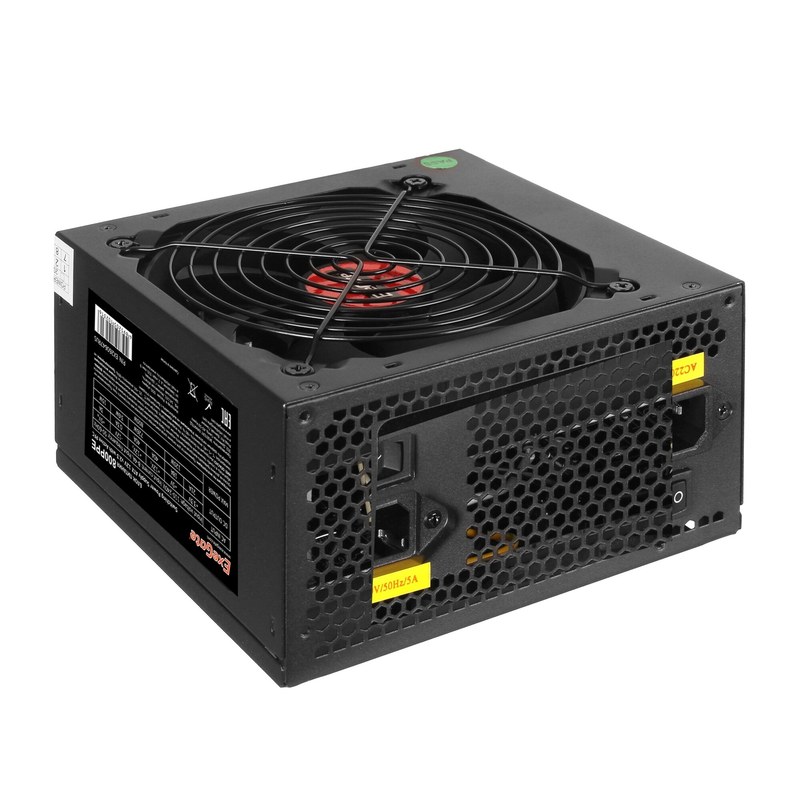

Блок выполнен в металлическом корпусе для монтажа в стандартный отсек ATX. На задней панели расположены вход сетевого кабеля и вентиляционные отверстия. Внутренний 120-миллиметровый вентилятор отводит тепло от силовых элементов; скорость вращения регулируется в зависимости от температуры. В состав конструкции входят узлы, выполняющие следующие функции:
- Входной фильтр снижает уровень помех, поступающих из сети и распространяющихся от блока питания,
- Активный корректор коэффициента мощности формирует более согласованный режим потребления тока от сети,
- Импульсный преобразователь снижает и преобразует сетевое напряжение в необходимые выходные уровни,
- Выходные цепи распределяют питание по линиям +12, +5 и +3,3 В, а также по дежурной линии +5Vsb,
- Система охлаждения перемещает воздух через корпус и ограничивает нагрев компонентов,
- Защитные схемы контролируют ток, напряжение, мощность и температуру.

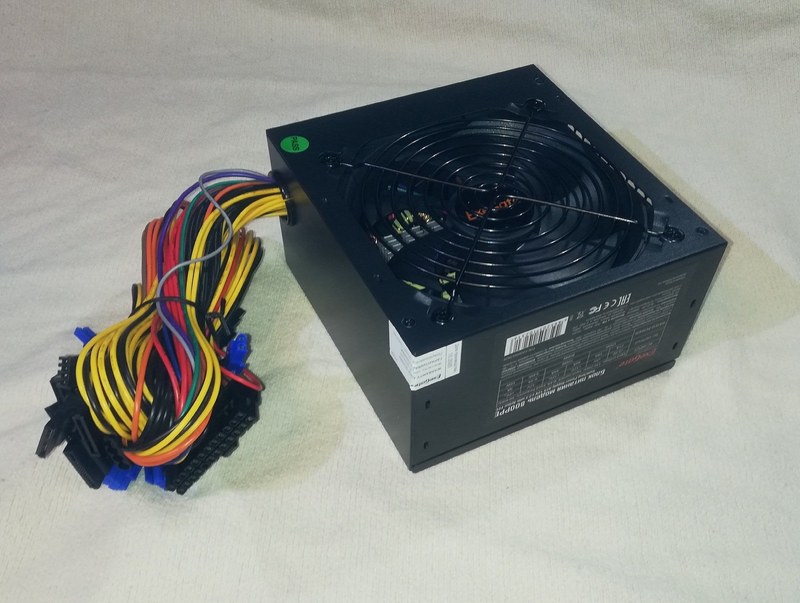

Кабели у этой модели несъёмные. Для подключения предусмотрены основной разъём ATX 20+4 pin, разъём питания процессора, два разъёма PCI-E 6+2 pin, пять SATA, три разъёма IDE/Molex и один разъём Floppy. Конкретный набор штекеров и их исполнение следует сверять с маркировкой поставляемого экземпляра и требованиями устанавливаемых компонентов.
Принцип работы и защита
При включении блока сетевое напряжение проходит через входные цепи, выпрямляется и преобразуется высокочастотным преобразователем. Затем вторичные цепи формируют несколько стабилизированных напряжений. Контрольная схема отслеживает параметры выходов и корректирует работу преобразователя при изменении нагрузки в допустимых пределах. Для снижения риска повреждения компонентов в модели заявлены основные виды электрической защиты:
- SCP — отключение или ограничение работы при коротком замыкании,
- OVP — защита от повышенного выходного напряжения,
- UVP — защита от пониженного напряжения,
- OCP — защита от превышения допустимого тока,
- OPP/OLP — защита от общей перегрузки по мощности,
- OTP — защита от перегрева.
Эти функции не заменяют правильного расчёта нагрузки и исправного заземления. Защиты рассчитаны на аварийные ситуации, а не на длительную эксплуатацию за пределами допустимого режима.
Монтаж и эксплуатация
ExeGate 800PPE устанавливается в корпус компьютера с посадочным местом ATX и закрепляется винтами. Перед подключением необходимо обесточить систему, проверить соответствие длины и типов кабелей компонентам, а также обеспечить свободный доступ воздуха к вентиляционным отверстиям. Блок не должен соприкасаться с влагой, токопроводящей пылью и источниками сильного нагрева. Поскольку кабели несъёмные, при укладке проводки следует избегать перегибов и натяжения разъёмов. Вентилятору требуется свободное пространство для забора воздуха; скопление пыли ухудшает охлаждение и может повысить температуру внутри корпуса. Рабочий диапазон от 0 до +40 C ограничивает применение модели в неотапливаемых помещениях и шкафах с повышенной температурой без дополнительного отвода тепла.
Таким образом, ExeGate 800PPE EX260647RUS — компьютерный источник питания ATX мощностью 800 Вт с активным PFC, охлаждением 120-миллиметровым вентилятором и набором защит от основных электрических аварийных режимов. Его применимость определяется нагрузкой по линиям, разъёмами подключаемых компонентов и условиями охлаждения. В промышленной инфраструктуре модель уместна в составе стандартных компьютерных систем, но не заменяет специализированные промышленные источники питания. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены решения для производственных предприятий, инженерных систем и оснащения рабочих мест.
