Коммутатор ExeGate EDGS-1082D: особенности подключения сетевых устройств

ExeGate EDGS-1082D.8PoE-120W — неуправляемый коммутатор второго уровня с восемью портами PoE и двумя гигабитными портами uplink. Он объединяет сетевые устройства в локальную сеть и передаёт питание по Ethernet-кабелю на совместимые устройства, например IP-камеры и точки доступа. Такое сочетание упрощает подключение оборудования там, где важно сократить количество отдельных линий питания.

Технические характеристики

Коммутатор принимает трафик от подключённых узлов и пересылает его в нужный порт локальной сети. Восемь портов доступа рассчитаны на подключение устройств со скоростью 10 или 100 Мбит/с, а два гигабитных порта служат для связи с маршрутизатором, сервером или другим коммутатором. Основные характеристики модели:

• Количество портов — 10;
• порты доступа — 8 разъёмов UTP 10/100 Мбит/с с поддержкой PoE;
• порты uplink — 2 разъёма RJ45 10/100/1000 Мбит/с;
• стандарт питания по Ethernet — IEEE 802.3af;
• максимальная мощность на одном PoE-порту — до 15,4 Вт;
• общий бюджет PoE — 120 Вт;
• корпус — металлический;
• варианты установки — настольный или настенный.

Индивидуальный предел мощности и общий бюджет определяют, сколько питаемых устройств можно подключить одновременно. При расчёте учитывают потребление каждого терминала: суммарная нагрузка восьми портов не должна превышать 120 Вт. Поддержка IEEE 802.3af указывает на совместимость с устройствами этого стандарта; при подключении оборудования с иными требованиями следует проверить соответствие его питания характеристикам коммутатора.

Конструкция и принцип работы

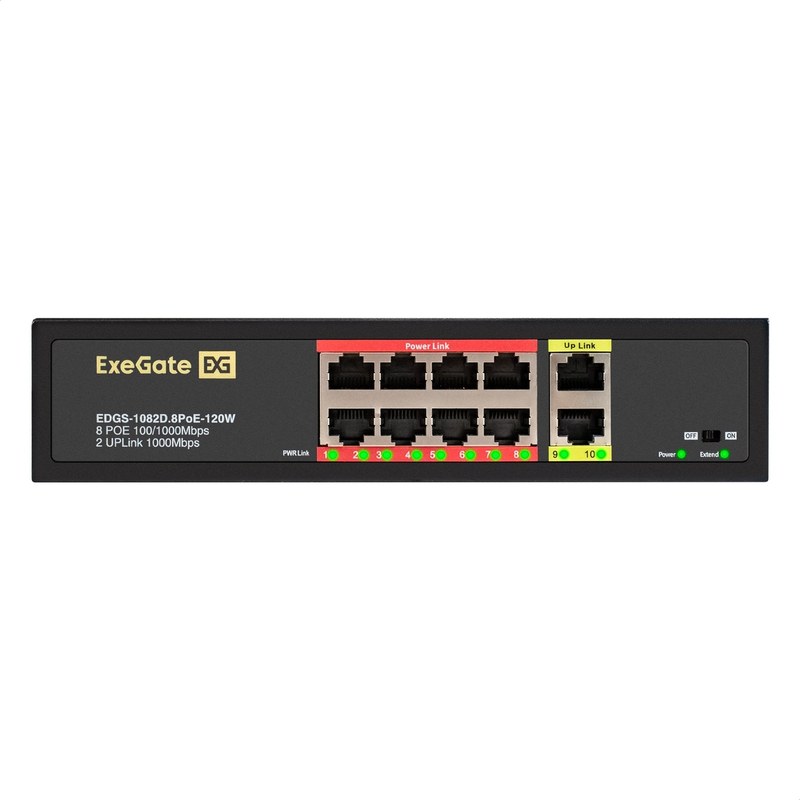

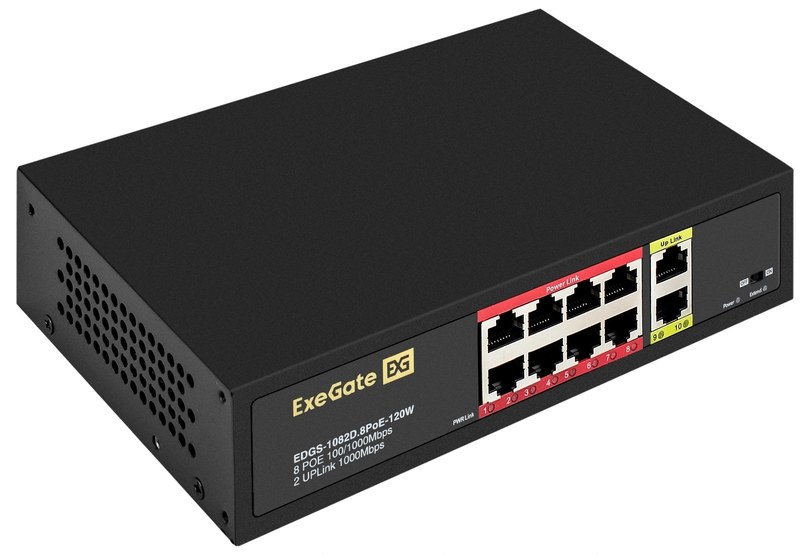

Устройство выполнено в металлическом корпусе, который защищает внутренние электронные компоненты и подходит для размещения на столе или стене. На передней панели расположены сетевые разъёмы, через которые подключаются абонентские линии и uplink-соединения. Неуправляемое исполнение означает, что коммутатор работает без настройки VLAN, приоритетов трафика или других параметров через пользовательский интерфейс. Передача данных осуществляется на втором уровне модели OSI. Коммутатор изучает MAC-адреса источников пакетов, формирует таблицу соответствия адресов портам и направляет кадры по известному адресу назначения. Если адрес назначения ещё не изучен, кадр передаётся по другим портам соответствующего сегмента сети. Питание PoE подаётся на совместимый терминал через Ethernet-кабель. Благодаря этому для камеры или точки доступа достаточно одной линии до коммутатора. Два гигабитных uplink-порта позволяют организовать высокоскоростное подключение к магистральному сетевому узлу, хотя скорость отдельных портов доступа ограничена 100 Мбит/с.

Монтаж и эксплуатация

При установке необходимо обеспечить удобный доступ к разъёмам и оставить пространство для вентиляции корпуса. Настенное размещение полезно в шкафах связи и технических помещениях, а настольный монтаж подходит для локального узла сети. Кабели подключают к портам доступа, а uplink-порт используют для связи с вышестоящим сетевым оборудованием. При вводе в эксплуатацию следует проверить:

• Соответствие сетевых устройств стандарту IEEE 802.3af;
• суммарное потребление всех питаемых терминалов в пределах бюджета 120 Вт;
• назначение портов и правильность подключения uplink-линии;
• надёжность фиксации кабелей и отсутствие повреждений разъёмов;
• температурные и вентиляционные условия, предусмотренные для места установки.

Модель предназначена для базового объединения устройств и не предоставляет функций управляемой сети. Поэтому при необходимости сегментации трафика, настройки приоритетов или удалённого мониторинга следует использовать коммутатор соответствующего класса. Скорость 100 Мбит/с на PoE-портах также следует учитывать при подключении устройств с высоким сетевым трафиком.

Сферы применения

EDGS-1082D.8PoE-120W подходит для небольших сетевых узлов, где требуется подключить до восьми конечных устройств с передачей питания по кабелю. Это могут быть системы видеонаблюдения, офисные локальные сети, точки доступа и другие совместимые Ethernet-терминалы. Гигабитные uplink-порты позволяют подключать такой узел к более производительной части сети.

Таким образом, ExeGate EDGS-1082D.8PoE-120W объединяет сетевые данные и питание PoE в компактном неуправляемом устройстве. Восемь портов доступа, общий бюджет питания 120 Вт и два гигабитных uplink-порта делают его практичным для простых локальных сетей и систем с IP-оборудованием. При эксплуатации важно учитывать ограничение скорости портов доступа и распределять PoE-нагрузку в пределах заявленного бюджета. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. Ассортимент поставок включает оборудование для производственных и инфраструктурных систем. «Олниса» выступает поставщиком промышленного оборудования для предприятий и организаций.
