Кабель ExeGate EX205293RUS UTP Cat 5e: технические характеристики и сферы применения
ExeGate EX205293RUS — четырёхпарный неэкранированный кабель витая пара категории 5e для передачи данных внутри помещений. Его используют при создании локальных сетей и структурированных кабельных систем. Модель поставляется в бухте длиной 305 м и имеет многожильные проводники из омеднённого алюминия (CCA). Такая конструкция делает кабель гибким, но требует учитывать свойства материала жил при выборе способа монтажа и подключаемого оборудования.
Технические параметры
Кабель служит физической средой передачи сигналов между сетевыми устройствами. Четыре скрученные пары позволяют организовать соединения Ethernet в пределах параметров категории 5e. Неэкранированная конструкция рассчитана на прокладку в местах с невысоким уровнем электромагнитных помех. Основные характеристики модели:
- категория — 5e, для сетей передачи данных соответствующего класса,
- конструкция — U/UTP, без общего экрана и экранов отдельных пар,
- количество проводников — 8, объединённых в 4 витые пары,
- материал жил — CCA, алюминий с медным покрытием,
- исполнение жил — многожильное, повышенной гибкости,
- диаметр жилы — 0,5 мм,
- материал наружной оболочки — ПВХ,
- цвет оболочки — серый,

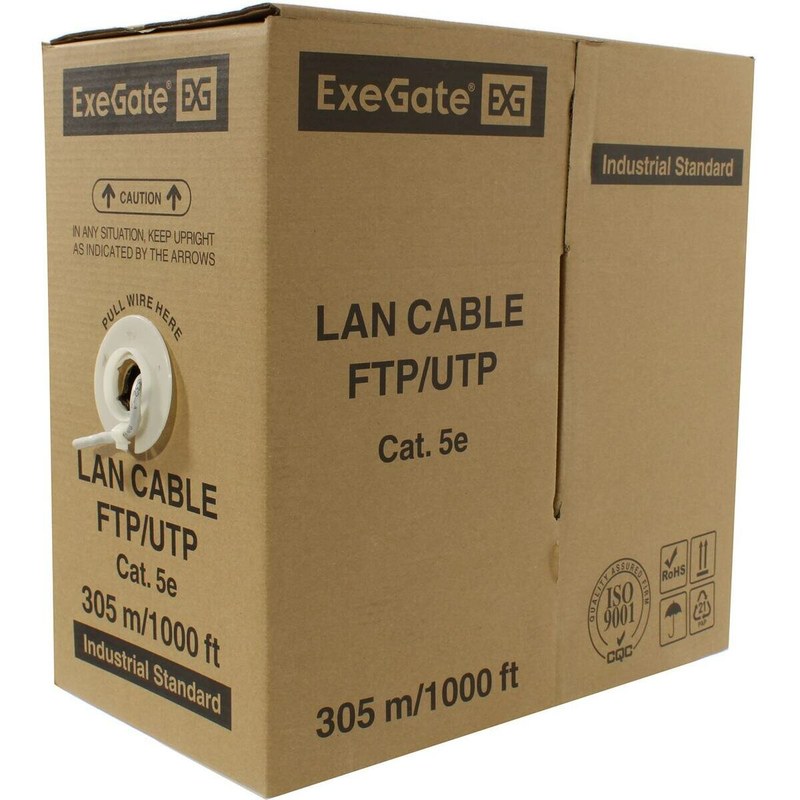

- длина кабеля — 305 м, упаковка — pullbox,
- предназначение — прокладка внутри помещений.
Маркировка U/UTP указывает, что кабель не имеет металлического экрана. Помехоустойчивость в такой конструкции обеспечивается прежде всего скруткой проводников в пары. Поэтому кабель следует прокладывать с учётом расположения силовых линий, электродвигателей, преобразователей частоты и других источников сильных электромагнитных помех.
Конструкция и принцип передачи сигнала

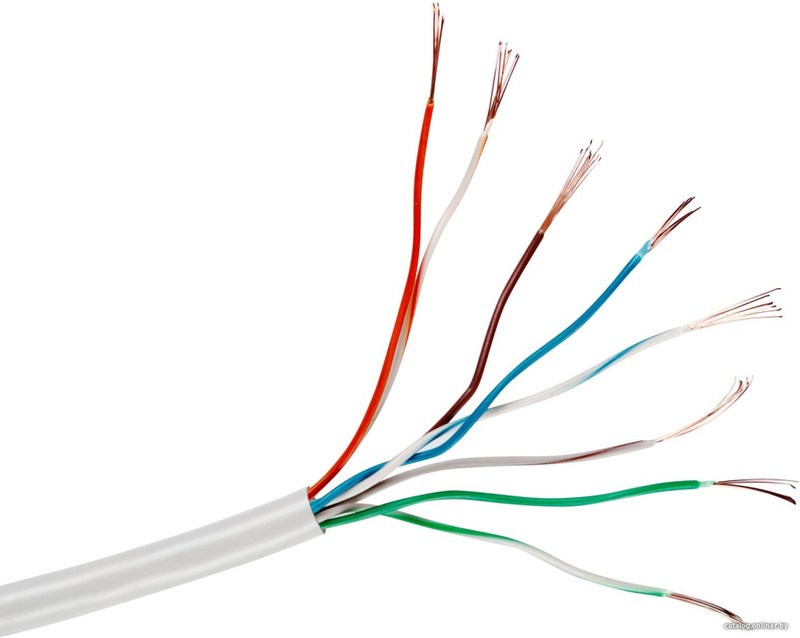

Внутри оболочки расположены четыре пары изолированных проводников. Проводники каждой пары скручены с определённым шагом: такая геометрия уменьшает взаимное влияние сигналов и восприимчивость линии к внешним помехам. Сами пары также служат каналами для передачи данных между портами сетевых устройств. Многожильная структура отличается гибкостью по сравнению с однопроволочными жилами. Это удобно при прокладке подвижных участков, внутри шкафов и при подключении оборудования, где кабель может испытывать небольшие перемещения. При этом тип жил следует учитывать при выборе коннекторов и клемм: контактные элементы должны быть рассчитаны на многожильный проводник. В модели применён CCA-проводник — алюминиевая основа с медным покрытием. Он отличается от цельномедной жилы электрическим сопротивлением, поэтому при одинаковом сечении потери напряжения и нагрев при прохождении тока могут быть выше. Это особенно важно для линий, по которым одновременно передаются данные и питание.
Монтаж и эксплуатация
Кабель разматывают из pullbox, стараясь не допускать перегибов, заломов и чрезмерного натяжения. При прокладке следует сохранять скрутку пар как можно ближе к точке подключения и не снимать лишнюю длину оболочки. Радиус изгиба и усилие протяжки выбирают по требованиям проекта и правилам монтажа кабельных систем. Практические условия применения включают:
- внутреннюю прокладку в офисных, складских и производственных помещениях,
- соединение сетевых розеток, коммутаторов, маршрутизаторов и другого оборудования локальной сети,
- использование коннекторов и контактных элементов, совместимых с многожильными жилами,
- размещение вдали от силовых кабелей и источников выраженных электромагнитных помех,
- проверку готовой линии тестером после монтажа,
- учёт материала CCA при расчёте длины линии и электрической нагрузки.
ПВХ-оболочка предназначена для обычных условий внутри помещений. Модель не следует считать кабелем для наружной прокладки, влажной среды, непосредственного контакта с агрессивными веществами или участков с интенсивным механическим воздействием, если такие условия отдельно не предусмотрены проектом. Для питания устройств по Ethernet, в том числе по PoE, CCA требует особой осторожности: повышенное сопротивление может усиливать падение напряжения и нагрев. Применимость конкретной линии зависит от потребляемой мощности, длины, качества соединений и требований оборудования. Для ответственных или протяжённых линий с питанием предпочтительно применять кабель, соответствующий требованиям проекта и оборудования.
Практическое применение
EX205293RUS подходит для создания внутренних сетевых соединений в системах автоматизации, диспетчеризации и офисной инфраструктуре. В промышленной среде его можно применять на участках, где кабель проходит внутри зданий и не подвергается сильным помехам или тяжёлым эксплуатационным нагрузкам. При подключении контроллеров, панелей оператора и сетевых модулей необходимо учитывать ограничения неэкранированной конструкции и характеристики CCA-проводника. Бухта 305 м удобна для выполнения нескольких линий при одном цикле прокладки. Многожильные пары облегчают монтаж в местах с частыми изгибами, а стандартное сетевое исполнение позволяет интегрировать кабель в типовую Ethernet-инфраструктуру при соблюдении требований к оконцеванию и длине канала.
Таким образом, ExeGate EX205293RUS — внутренний кабель U/UTP категории 5e с четырьмя многожильными парами CCA, ПВХ-оболочкой и длиной 305 м. Он предназначен для сетевой передачи данных в помещениях и удобен там, где важны гибкость и монтаж в бухтовом формате. При проектировании линии учитывают отсутствие экрана, материал жил и ограничения по передаче питания. Компания «Олниса» поставляет промышленное оборудование предприятиям России и стран СНГ. Ассортимент компании включает оборудование и компоненты для производственных и инженерных систем. «Олниса» выступает поставщиком промышленного оборудования.
