Источник бесперебойного питания ExeGate On Line PowerExpert TL 2000 для стабильной работы техники

ExeGate On-line PowerExpert TL-2000 — источник бесперебойного питания с двойным преобразованием энергии. Он защищает подключённое оборудование от перебоев электроснабжения и отклонений напряжения, а при отключении сети продолжает питать нагрузку от аккумуляторов. Такой принцип особенно важен для систем, где даже кратковременное нарушение питания может остановить вычислительный узел, автоматику или измерительный комплекс.

Технические характеристики

ИБП рассчитан на нагрузку до 2000 В·А и 2000 Вт. Равенство полной и активной мощности соответствует коэффициенту мощности 1 и позволяет использовать номинальную мощность в ваттах при расчёте нагрузки. Источник подаёт на выход синусоидальное напряжение и поддерживает питание от сети в широком диапазоне входных напряжений. Основные параметры модели:

• полная выходная мощность — 2000 В·А,
• частота входной сети — 50/60 Гц ±6 Гц,
• частота выходного напряжения — 50/60 Гц с отклонением ±0,1%,
• форма выходного сигнала — чистая синусоида,
• КПД в сетевом режиме — более 96%, в режиме работы от аккумуляторов — более 89%,
• время автономной работы — около 11,3 минуты при 50% нагрузке, 6,5 минуты при 70% и 3,8 минуты при полной нагрузке.

Автономность зависит от фактической мощности потребителей и состояния батарей. Приведённые значения относятся к установленной аккумуляторной конфигурации; при подключении нагрузок с высокими пусковыми токами продолжительность работы может быть ниже.

Конструкция и компоненты

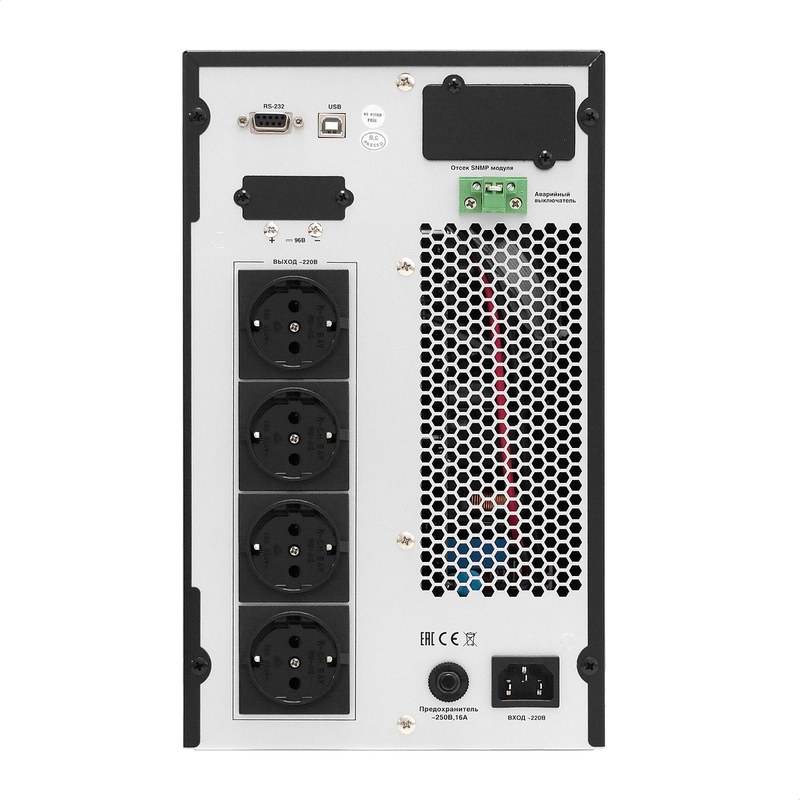

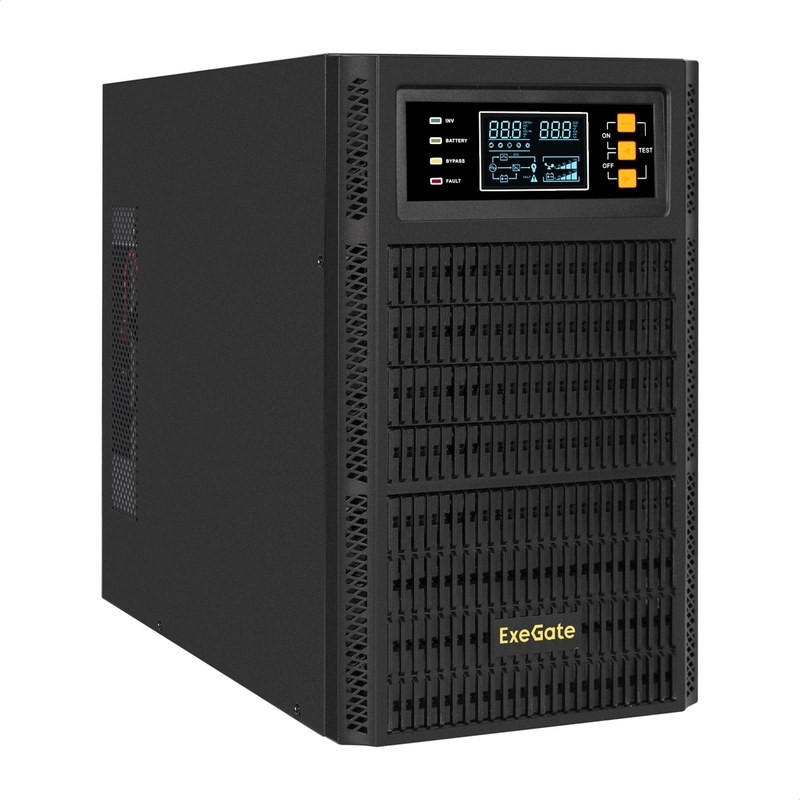

В металлическом корпусе башенного типа размещены силовые преобразователи, аккумуляторный блок, система управления и контроля, средства защиты и интерфейсы связи. На передней панели установлен ЖК-дисплей, на задней находятся разъёмы питания и выходные розетки. Основные элементы устройства:

• выпрямитель, преобразующий переменное входное напряжение в постоянное,
• инвертор, формирующий из постоянного напряжения выходной переменный сигнал,
• зарядное устройство с максимальным током заряда 1–4 А,
• три выходные розетки Schuko, каждая с аккумуляторным резервированием,
• порты USB и RS-232 для связи с компьютером и мониторинга состояния,
• ЖК-дисплей для отображения рабочих параметров и предупреждений.

В спецификации модели также присутствует обозначение SNMP. Для сетевого мониторинга требуется уточнять наличие и совместимость отдельной SNMP-карты: её нельзя считать встроенной функцией только на основании этого обозначения.

Принципы и режимы работы

В режиме двойного преобразования ИБП сначала выпрямляет входное переменное напряжение, затем инвертор заново формирует выходное. Благодаря постоянной работе инвертора нагрузка получает питание с заданными параметрами. При исчезновении сети батареи поддерживают постоянную шину, а инвертор продолжает питать выходы без перерыва. Заявленное время переключения на аккумуляторный режим составляет 0 мс. Работа источника включает несколько основных режимов:

• сетевой режим с непрерывным контролем и коррекцией входного напряжения,
• режим питания от батарей при пропадании или недопустимом ухудшении входного напряжения,
• заряд аккумуляторов при наличии сети,
• защитное отключение при перегрузке или аварийном состоянии.

Встроенная автоматическая регулировка напряжения корректирует его при отклонениях от рабочего диапазона. Для сетевого режима допустимые пределы зависят от уровня нагрузки: чем она выше, тем уже диапазон входного напряжения. Устройство также обеспечивает защиту от короткого замыкания, перегрева и перезаряда. По указанным производителем порогам перегрузки отключение происходит с выдержкой времени: например, при нагрузке 110–130% — через 10 минут в сетевом режиме и через 1 минуту при работе от батарей; при нагрузке свыше 150% — через 500 мс.

Подключение и условия эксплуатации

ИБП устанавливают вертикально на устойчивой поверхности, оставляя пространство для отвода тепла и доступа к разъёмам. После подключения к сети проверяют параметры на дисплее и подключают нагрузку к выходам. При расчёте суммарной мощности учитывают номинал 2000 Вт, пусковые токи оборудования и требуемый запас по нагрузке. Все три розетки обеспечивают резервное питание от батарей, поэтому подключённые к ним устройства продолжают работать при отключении сети. К условиям эксплуатации относятся:

• температура окружающей среды от 0 до 40 C,
• габариты 392 × 144 × 225 мм,
• масса нетто 14,3 кг.

Класс IP20 предполагает использование в сухом закрытом помещении, защищённом от пыли и влаги. Вентиляционные отверстия не следует перекрывать. Для сохранения ресурса батарей важно соблюдать температурный диапазон и не допускать длительной работы с перегрузкой. Аккумуляторы со временем теряют ёмкость, поэтому фактическое время резервного питания зависит также от их возраста и условий эксплуатации.

Промышленное применение и практические особенности

TL-2000 может использоваться для резервирования серверов, сетевого оборудования, рабочих станций, систем связи, измерительных приборов и отдельных узлов автоматики. Чистая синусоида подходит для питания устройств, чувствительных к форме напряжения, включая часть оборудования с электроприводами. Возможность обмена данными по USB и RS-232 позволяет отслеживать состояние ИБП и организовать корректное завершение работы подключённой вычислительной системы. Номинал 2000 Вт не означает, что источник подходит для любой установки с такой суммарной паспортной мощностью: при выборе нагрузки учитывают пусковые токи и характер потребления. Встроенные батареи обеспечивают ограниченное время автономной работы, поэтому модель предназначена прежде всего для кратковременного резервирования и безопасного перехода на альтернативное питание либо завершения процесса.
