Серверный корпус ExeGate Pro 1U250-01: надежное решение для компактных серверных систем

ExeGate Pro 1U250-01 — компактный серверный корпус высотой 1U для монтажа в 19-дюймовую стойку. Он служит механической основой для сборки серверов и сетевых узлов на материнской плате Mini-ITX. Небольшая высота позволяет размещать оборудование плотными рядами, что важно для серверных помещений и телекоммуникационных шкафов с ограниченным пространством.

Технические характеристики

Корпус объединяет плату, накопители, блок питания и элементы охлаждения в единую конструкцию, пригодную для установки в стойку. Его параметры задают ограничения на тип компонентов и их габариты:

• Высота для монтажа в стойку — 1U, около 45 мм,
• поддерживаемый формат материнской платы — Mini-ITX,
• размер корпуса — 427 × 45 × 250 мм,
• габариты с монтажными ушами и ручками — 483 × 45 × 285 мм,
• масса корпуса — около 3,43 кг,
• максимальная высота процессорного вентилятора — 26 мм,
• максимальная длина блока питания — 200 мм; при размещении напротив накопителя — 110 мм,
• длина видеокарты — до 200 мм при установке через отдельный райзер,
• максимальное количество блоков питания — один.

Компактная высота требует особенно внимательно проверять размеры комплектующих до сборки. Низкий предел по высоте процессорного охлаждения исключает установку большинства обычных башенных кулеров, а райзер для видеокарты приобретается отдельно.

Конструкция и размещение компонентов

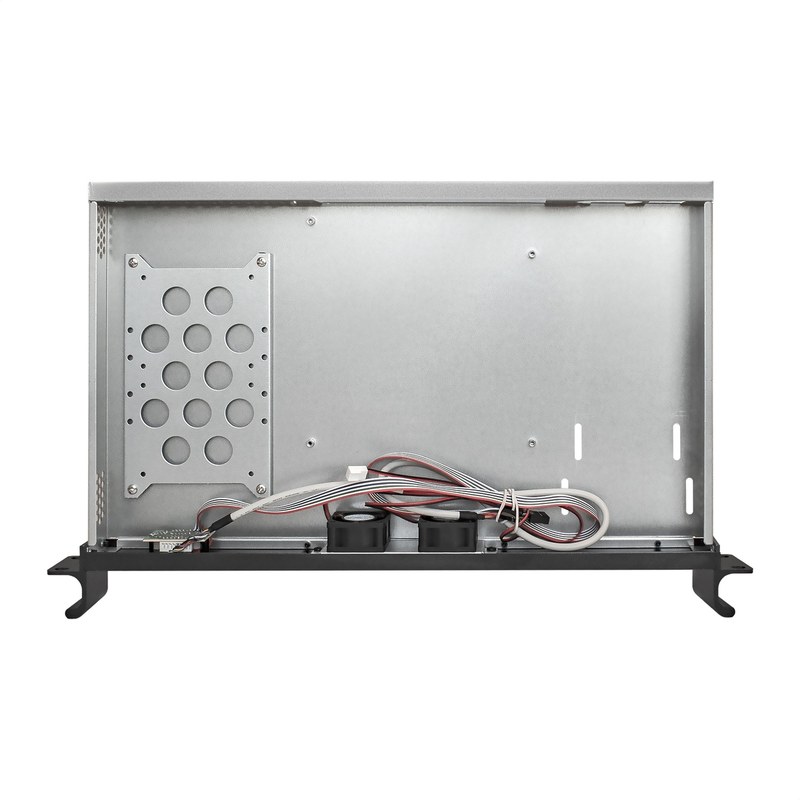

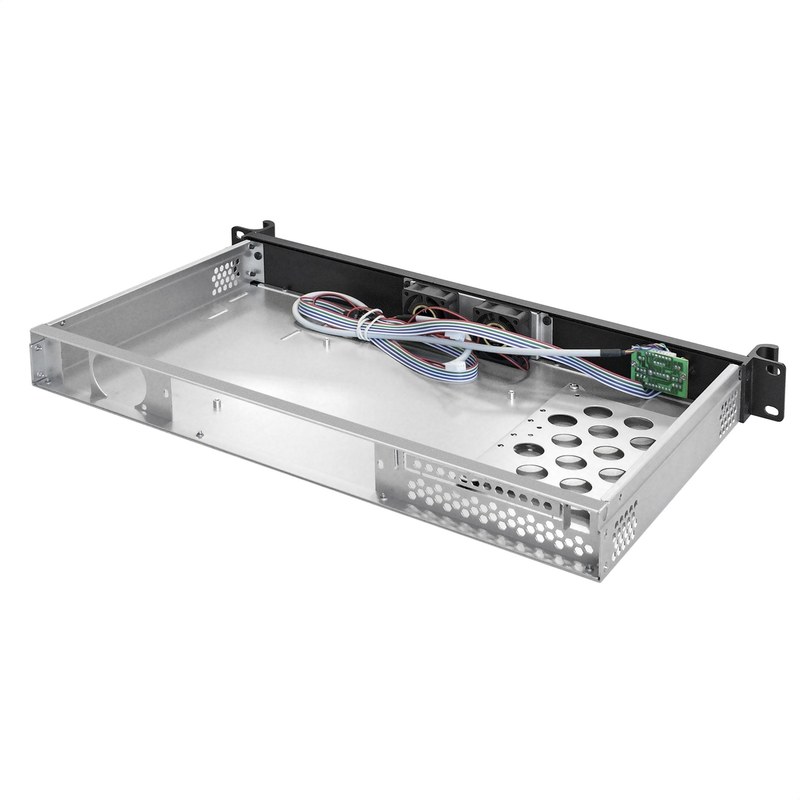

Передняя панель выполнена из алюминия, корпус — из стали толщиной 1 мм. Такая компоновка сочетает металлическую несущую часть с лёгкой лицевой панелью. Внутренний объём рассчитан на небольшую серверную систему, а не на полноразмерные платы и компоненты настольного компьютера. Для размещения оборудования предусмотрены:

• один внутренний отсек для накопителя формата 3,5 дюйма,
• либо два отсека для накопителей 2,5 дюйма вместо отсека 3,5 дюйма,
• один слот расширения,
• два порта USB 2.0 на передней панели,
• индикаторы питания и активности накопителя,
• кнопки Power и Reset,
• два вентилятора диаметром 40 мм на передней панели.

Отсеки позволяют выбрать конфигурацию с одним накопителем 3,5 дюйма или двумя устройствами 2,5 дюйма. Это удобно для систем, где требуется совместить компактность с локальным хранением данных или использовать пару небольших накопителей.

Принцип работы и охлаждение

Корпус не выполняет вычисления и не управляет технологическим процессом самостоятельно: его задача — обеспечить фиксацию и взаимное размещение компонентов, подачу питания и отвод тепла. После установки материнской платы и блока питания работа системы определяется выбранными компонентами и программным обеспечением. Два передних вентилятора создают принудительный воздушный поток через внутренний объём. При компоновке важно не перекрывать движение воздуха кабелями и накопителями, а также учитывать тепловыделение процессора, накопителей и платы расширения. Низкий профиль корпуса ограничивает выбор кулера; поэтому система охлаждения должна соответствовать высоте 1U и тепловой нагрузке конкретной конфигурации. Данных о регулируемых режимах вентиляторов для корпуса производитель не приводит.

Монтаж и эксплуатационные особенности

Корпус устанавливается горизонтально в 19-дюймовую стойку. Перед монтажом проверяют глубину шкафа, расстояние между направляющими и возможность закрепить корпус с учётом его габаритов с ручками и монтажными ушами. Для базовой версии требуется отдельно приобрести совместимый блок питания типоразмера 1U Flex; производитель указывает модели ExeGate ServerPRO-1UFS и ServerPRO-1UFAS. exegate.com При сборке необходимо соблюдать несколько практических ограничений:

• подбирать плату формата Mini-ITX,
• проверять высоту кулера процессора — до 26 мм,
• сверять длину блока питания с расположением накопителей,
• использовать райзер, если требуется установка видеокарты,
• оставлять свободными вентиляционные отверстия и пространство перед вентиляторами,
• до установки в стойку подключить кабели USB, питания и индикации к соответствующим разъёмам платы.

Корпус применим для серверных задач, в которых достаточно платформы Mini-ITX и одного слота расширения. Он не рассчитан на установку стандартных полноразмерных плат расширения напрямую, а возможности по числу дисков ограничены предусмотренными отсеками.

Области применения

ExeGate Pro 1U250-01 может использоваться для сборки компактных серверов, сетевых узлов и специализированных вычислительных систем, устанавливаемых в стойку. В промышленной инфраструктуре подобные системы применяются для локального хранения данных, работы сетевых служб, мониторинга и обработки информации от автоматизированных комплексов. Конкретный набор функций определяется установленными платой, накопителями и программной платформой.

Таким образом, ExeGate Pro 1U250-01 — компактный стоечный корпус для систем на базе Mini-ITX. Он предоставляет места для одного накопителя 3,5 дюйма либо двух накопителей 2,5 дюйма, оснащён двумя передними вентиляторами и рассчитан на установку в стойку высотой 1U. При сборке ключевое значение имеют габариты кулера, блока питания и платы расширения, а также точная модификация корпуса. «Олниса» выступает поставщиком промышленного оборудования на территории России и стран СНГ. Компания осуществляет поставки оборудования для производственных, серверных и инфраструктурных систем. Корпус ExeGate Pro 1U250-01 относится к решениям для построения компактных стоечных вычислительных узлов.
