Блок питания ExeGate UN550 550 Вт: характеристики и особенности конструкции
ExeGate UN550 — компьютерный блок питания форм-фактора ATX номинальной мощностью 550 Вт. Он преобразует переменное напряжение сети в постоянные напряжения, необходимые материнской плате, процессору, накопителям и видеокарте. Модель предназначена для настольных систем, в которых важны стандартное подключение компонентов и наличие отдельных линий питания для основных узлов.
Основные характеристики
Блок питания распределяет энергию между компонентами компьютера и поддерживает заданные уровни напряжения при изменении нагрузки. Номинал 550 Вт обозначает максимальную выходную мощность устройства; фактическую нагрузку системы следует рассчитывать с учётом потребления всех установленных компонентов. Основные параметры ExeGate UN550:
- форм-фактор ATX 12V версии 2.3;
- входное напряжение — 115–253 В переменного тока;
- частота входного напряжения — 47–63 Гц;
- максимальная выходная мощность — 550 Вт;
- максимальная мощность линии +12 В — 420 Вт;
- максимальная суммарная мощность линий +3,3 В и +5 В — 130 Вт;
- максимальная эффективность — 75%;
- рабочая температура — от 0 до +40 C;
- габариты — 150 × 86 × 140 мм.
Выходная мощность по линии +12 В имеет практическое значение для процессора и видеокарты: именно эти компоненты обычно формируют наибольшую часть нагрузки. Показатель эффективности указывает на долю мощности, которая передаётся потребителям; остальная часть рассеивается в виде тепла.
Конструкция и подключения

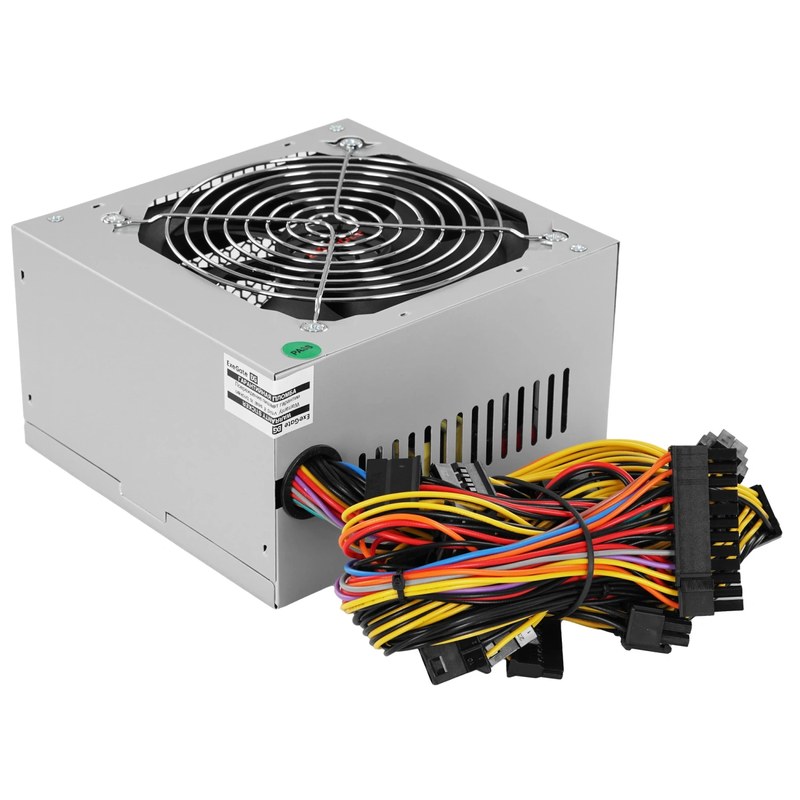

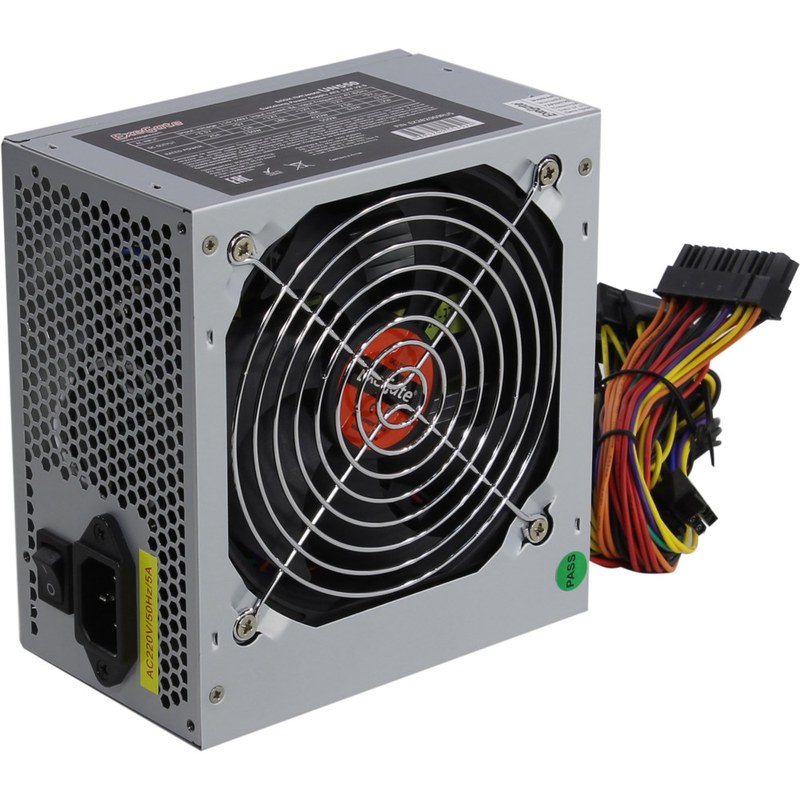

Внутри корпуса расположены силовая схема преобразования напряжения, элементы фильтрации и защиты, а также система охлаждения. Вентилятор диаметром 120 мм отводит тепло от компонентов. Для подключения к системе предусмотрены кабели с разъёмами разных типов:
- основной 24-контактный разъём ATX для материнской платы;
- два разъёма CPU формата 4+4 pin;
- два разъёма PCI-E формата 6+2 pin;
- пять разъёмов SATA для накопителей и совместимых устройств;
- три разъёма IDE (Molex).
Комплектация и число фактически доступных коннекторов могут зависеть от конкретного исполнения UN550. Поэтому перед установкой следует сверить маркировку изделия и кабельную конфигурацию с документацией именно этой версии.
Принцип работы и защита
При подключении к сети блок питания преобразует переменное напряжение в постоянные выходные напряжения. Линия +12 В питает основные потребители, а линии +3,3 В и +5 В используются соответствующими цепями материнской платы и периферии. Встроенные схемы контроля ограничивают работу при некоторых аварийных состояниях. Для модели заявлены следующие виды защиты:
- SCP — от короткого замыкания;
- OVP — от повышенного выходного напряжения;
- UVP — от пониженного выходного напряжения;
- OCP — от превышения допустимого тока;
- OPP/OLP — от перегрузки по мощности;
- OTP — от перегрева;
- SIP — от импульсных помех.
Наличие защитных схем снижает риск повреждения блока и подключённых компонентов при неисправности или перегрузке. При этом защита не заменяет правильного расчёта мощности: постоянная работа около предельной нагрузки увеличивает тепловое напряжение и может сокращать ресурс компонентов.
Монтаж и эксплуатация
ExeGate UN550 устанавливается в совместимый корпус стандарта ATX. Перед монтажом питание отключают от сети, а корпус размещают так, чтобы вентиляционные отверстия не перекрывались. Кабели подключают только к предназначенным для них разъёмам; усилие при соединении не должно приводить к повреждению контактов или фиксаторов. При эксплуатации необходимо учитывать несколько условий:
- суммарная нагрузка компонентов не должна превышать допустимые значения по линиям питания;
- видеокарту следует подключать с использованием соответствующих разъёмов PCI-E;
- вентилятору требуется свободный доступ воздуха;
- блок нельзя размещать в условиях, выходящих за заявленный диапазон рабочих температур;
- при появлении запаха перегрева, нестабильной работы или постороннего шума устройство следует отключить и проверить.
Заявленный диапазон входного напряжения позволяет использовать блок при различных параметрах электросети в его пределах, однако он не является заменой отдельному стабилизатору или источнику бесперебойного питания, если такие устройства требуются условиями объекта.
Применение
UN550 подходит для настольных компьютеров общего назначения и конфигураций с компонентами, потребление которых соответствует возможностям блока. Наличие нескольких разъёмов SATA и PCI-E упрощает подключение накопителей и видеокарты, а стандартный форм-фактор облегчает размещение в совместимом корпусе. При выборе конфигурации учитываются не только суммарные ватты, но и распределение нагрузки между линиями, требования процессора и видеокарты, количество накопителей и доступные коннекторы. Это особенно важно при модернизации: новый компонент может требовать отдельного кабеля питания или создавать нагрузку, близкую к пределу блока.
Таким образом, ExeGate UN550 — блок питания ATX мощностью 550 Вт с линией +12 В до 420 Вт, активным вентиляторным охлаждением и набором защитных функций. Его возможности определяются конкретной конфигурацией кабелей и допустимой нагрузкой по выходным линиям, поэтому совместимость следует проверять до установки. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены изделия для оснащения производственных и технических систем.
