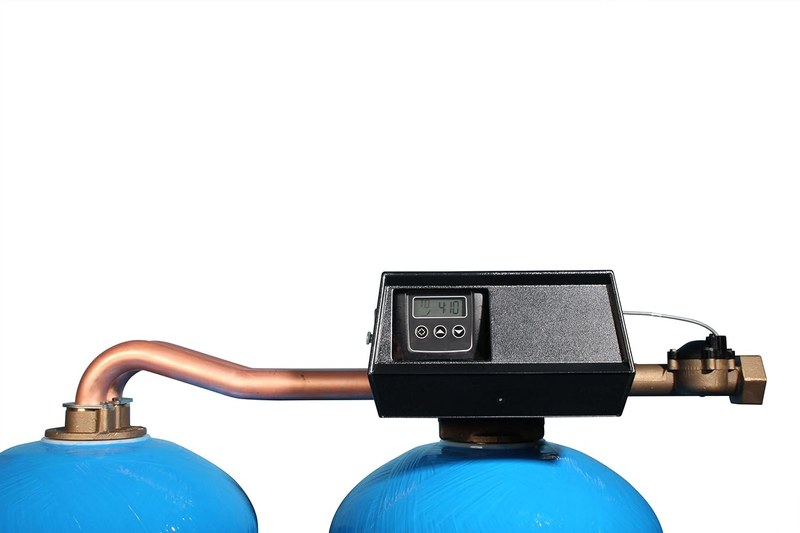

Управляющий клапан Fleck 9500 — надежное решение для систем водоподготовки

Fleck 9500 — управляющий клапан для автоматизированных установок водоподготовки с двумя фильтрующими колоннами. Его применяют прежде всего в системах умягчения воды, где требуется поддерживать подачу обработанной воды во время регенерации одной из колонн. Клапан переключает потоки, управляет рабочими циклами и контролирует расход воды, по которому определяется момент регенерации. Такая схема важна для объектов с постоянным водопотреблением: пока одна колонна работает, вторая может проходить регенерацию или находиться в резерве. Клапан объединяет гидравлическое переключение и управление циклом, сокращая необходимость в отдельных запорных устройствах.

Основные технические параметры

Параметры Fleck 9500 зависят от исполнения клапана и комплектации системы. Для распространенной конфигурации характерны следующие значения:

• присоединение входа и выхода — 11⁄2 дюйма, что позволяет использовать клапан в системах с повышенным расходом воды,
• номинальный рабочий расход — около 25 галлонов США в минуту, или 5,7 м3/ч,
• расход воды при обратной промывке — около 20 галлонов США в минуту, или 4,5 м3/ч,
• типовая рабочая среда — вода в пределах температуры и давления, разрешенных для конкретного исполнения,
• управление — автоматическое, с контролем расхода и переключением колонн.

Указанные расходы служат ориентиром для распространенного исполнения, а не гарантированным значением для любой установки. Фактическая производительность зависит от давления в сети, диаметра трубопроводов, характеристик загрузки, режима промывки и гидравлического сопротивления системы. Перед монтажом необходимо сверить присоединительные размеры и допустимые условия работы с маркировкой клапана и документацией именно на установленную модификацию.

Конструкция и функциональные узлы

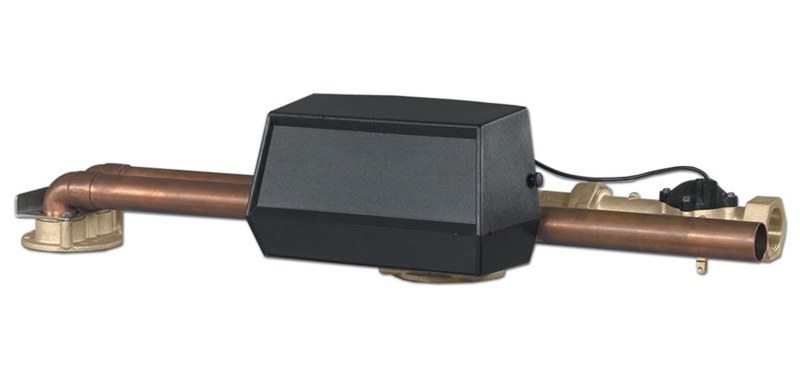

Клапан объединяет корпус с внутренним гидравлическим распределителем, управляющий механизм и блок автоматики. Корпус соединяет устройство с колоннами и трубопроводами, а внутренние каналы направляют воду в соответствии с выбранным этапом работы. К основным узлам относятся:

• корпус с каналами подачи, отвода и переключения потоков,
• поршневой распределитель, который меняет направление воды внутри клапана,
• комплект уплотнений и разделительных элементов, изолирующих гидравлические каналы,
• привод переключения, перемещающий распределитель между рабочими положениями,
• контроллер, задающий последовательность циклов и отслеживающий расход воды,
• узел подключения дренажной линии для отвода промывной воды,
• соединение с солевым баком, если клапан установлен в системе умягчения.

В двухколонной схеме клапан должен не только направлять воду через рабочую емкость, но и изолировать колонну, проходящую регенерацию. Поэтому корректность работы зависит от целостности уплотнений, точности переключения и правильного подключения обеих колонн.

Принцип работы и циклы

Во время штатной работы клапан подает исходную воду в активную колонну и направляет обработанную воду в общую выходную линию. Контроллер учитывает расход или использует заданный временной алгоритм — в зависимости от исполнения и настройки системы. Когда наступает момент регенерации, автоматика переключает потоки и выводит отработавшую колонну из рабочего режима. Типовая последовательность для умягчителя включает несколько этапов:

• обратная промывка для разрыхления слоя и удаления накопившихся загрязнений,
• подача солевого раствора через загрузку для восстановления ее обменной емкости,
• медленная промывка для вытеснения рассола из слоя,
• быстрая промывка для окончательного удаления остаточной соли и стабилизации потока,
• заполнение солевого бака водой, если этот этап предусмотрен настройкой системы.

Пока одна колонна регенерируется, вторая может обеспечивать подачу воды. После завершения цикла клапан возвращает регенерировавшую колонну в резерв или переключает на нее рабочий поток. Точный алгоритм перехода зависит от контроллера, конфигурации трубопроводов и настроек установки.

Монтаж и эксплуатация

Клапан устанавливают в составе двухколонной системы с предусмотренными линиями входа, выхода, дренажа и, для умягчителя, подачи рассола. При монтаже важно соблюдать направление потоков, не допускать перекоса соединений и обеспечить свободный отвод промывной воды. Дренажную линию рассчитывают так, чтобы ее сопротивление не мешало промывке. Перед вводом оборудования в работу проверяют герметичность соединений, правильность подключения колонн и солевого бака, а также соответствие настроек типу загрузки. Трубопроводную систему промывают от монтажных загрязнений. Электрическое подключение выполняют согласно исполнению контроллера и его маркировке; конкретное напряжение питания нельзя определять только по обозначению Fleck 9500. В эксплуатации контролируют стабильность переключений, отсутствие утечек, правильный расход на промывке и своевременное пополнение солевого бака. Нарушение отвода в дренаж, засорение инжектора или повреждение уплотнений могут привести к неполному циклу регенерации и ухудшению качества обработанной воды. Периодичность обслуживания зависит от качества исходной воды и интенсивности работы установки.

Область применения

Fleck 9500 управляет установкой с двумя колоннами, загруженными ионообменной смолой или другим совместимым фильтрующим материалом. В типовой системе обе емкости подключены к общим линиям подачи и выхода, а клапан поочередно направляет воду через одну из них. Основная задача устройства — организовать автоматическое чередование колонн и запуск регенерации по сигналу контроллера. В установках умягчения регенерацию обычно проводят солевым раствором, после чего слой промывают и возвращают в рабочий режим. Конкретный состав установки и последовательность циклов зависят от применяемой загрузки, настроек автоматики и требований технологического процесса. Клапан может использоваться в системах водоподготовки котельных, прачечных, пищевых и производственных объектов, а также в других установках, где допустима обработка воды двумя параллельно работающими колоннами. Его применение определяется совместимостью с емкостями, загрузкой, трубопроводной обвязкой и режимом водопотребления.

Таким образом, управляющий клапан Fleck 9500 предназначен для автоматизации двухколонных систем водоподготовки. Он распределяет потоки, переключает рабочую и регенерируемую колонны и обеспечивает выполнение циклов обработки воды. Такой принцип помогает поддерживать подачу воды в периоды регенерации и подходит для объектов с постоянным водопотреблением. «Олниса» выступает поставщиком промышленного оборудования для предприятий России и стран СНГ. Компания предлагает оборудование для комплектации производственных и инженерных систем, в том числе решения для водоподготовки.
