Калибратор-мультиметр Fluke 773: точность и надежность измерений в промышленных системах

Fluke 773 — переносной измерительный прибор для проверки аналоговых сигналов постоянного тока в системах промышленной автоматизации. Его клещи измеряют ток в диапазоне 4–20 мА без разрыва цепи, а сам прибор способен измерять и формировать токовые и напряженческие сигналы. Это позволяет проверять датчики, преобразователи, исполнительные механизмы и входы контроллеров, сохраняя рабочий процесс системы.

Технические характеристики

Диапазоны Fluke 773 охватывают типовые сигналы контрольно-измерительных систем и позволяют работать как с токовыми, так и с напряженческими входами. Важная практическая особенность состоит в различии между измерением клещами и измерением через тестовые гнёзда: точность и пределы у этих способов разные. К основным параметрам относятся:

• Измерение постоянного тока клещами: 0–20,99 мА с разрешением 0,01 мА и точностью ±(0,2 % показания + 5 единиц младшего разряда),
• Измерение клещами в диапазоне 21–100 мА с разрешением 0,1 мА и точностью ±(1 % показания + 5 единиц младшего разряда),
• Измерение тока через тестовые гнёзда: 0–24 мА с разрешением 0,01 мА и точностью ±(0,2 % + 2 единицы младшего разряда),
• Формирование и имитация тока: 0–24 мА с точностью ±(0,2 % + 2 единицы младшего разряда),
• Максимальная нагрузка при формировании тока: 1000 Ом при выходном токе 24 мА,
• Источник постоянного напряжения: 0–10 В, максимальный ток нагрузки 2 мА,
• Измерение постоянного напряжения: 0–30 В,
• Диаметр проводника для измерения клещами: не более 4,5 мм,
• Рабочая температура: от −10 до +50 C; степень защиты корпуса: IP40,
• Питание: четыре щелочные батареи AA напряжением 1,5 В; масса прибора — около 410 г.

При оценке точности важно учитывать способ подключения и диапазон измерения. Например, измерение клещами удобно для оперативной проверки без размыкания контура, но для более точной проверки сигнала в диапазоне до 24 мА используется последовательное подключение через измерительные гнёзда.

Конструкция и органы управления

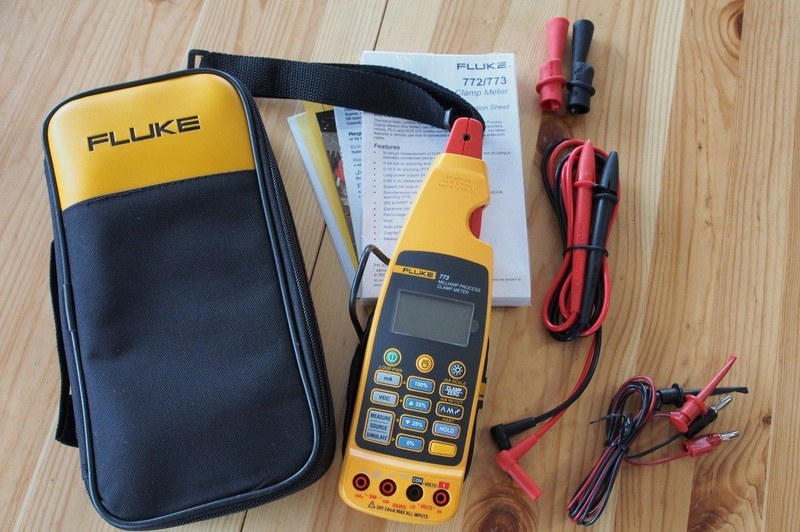

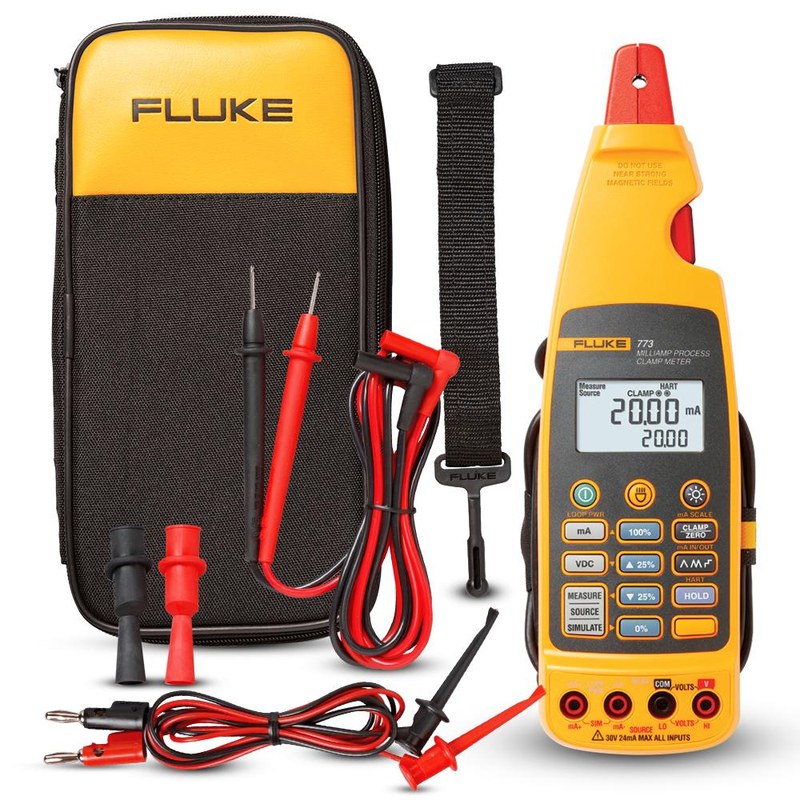

Прибор состоит из основного корпуса и отделяемого измерительного зажима, соединённых кабелем. Такая конструкция позволяет разместить корпус с дисплеем в удобном для оператора положении, а клещи подвести к проводу в тесном шкафу или рядом с трубопроводом. Измеряемый проводник должен находиться внутри зажима отдельно от остальных проводов: одновременный охват прямого и обратного проводников приводит к взаимной компенсации магнитных полей. На дисплее отображаются измеренное или заданное значение, а также процент от диапазона 4–20 мА. Подсветка экрана и светодиод для освещения рабочей зоны облегчают проверку сигналов в шкафах с ограниченным освещением. Удержание показания помогает зафиксировать результат, а электронное обнуление клещей снижает влияние смещения перед измерением. В приборе предусмотрены автоматическое отключение и функция пошагового изменения выходного сигнала.

Принципы и режимы работы

В режиме измерения клещи воспринимают магнитное поле, создаваемое током в проводнике, и преобразуют его в показание на дисплее. Цепь при этом не размыкается, поэтому можно контролировать сигнал при работающем процессе. Для токов до 24 мА доступно также последовательное измерение через входные гнёзда. При формировании сигнала Fluke 773 действует как источник тока: прибор подаёт заданный ток на вход проверяемого устройства. В режиме имитации он работает как управляемый элемент контура, а питание для токовой петли должно поступать от внешней цепи. Максимальное напряжение для режима имитации составляет 50 В постоянного тока. Дополнительно модель может формировать напряжение до 10 В и измерять напряжение до 30 В постоянного тока. Для проверки реакции оборудования доступны ручная установка значения и автоматические изменения выходного сигнала. Прибор поддерживает изменение тока ступенями по 25 %, а также линейный подъём и снижение сигнала. Это позволяет проверять входы контроллера в нескольких контрольных точках и наблюдать, корректно ли система отображает изменения.

Отдельная возможность Fluke 773 — одновременное измерение тока клещами и формирование сигнала через выход прибора. Также предусмотрен пропорциональный выходной токовый сигнал, соответствующий измерению клещами: его можно передать на отдельный регистратор, не разрывая проверяемую петлю. Встроенный режим питания петли 24 В постоянного тока предназначен для работы с соответствующими датчиками и контурами.

Подключение и эксплуатация

Способ подключения определяют по задаче. Для быстрой проверки работающей петли проводник пропускают через клещи и считывают значение на дисплее. Для измерения тока в разомкнутой цепи используют тестовые провода и включают прибор последовательно. При проверке входа контроллера прибор подключают в соответствии с выбранным режимом: как источник тока или напряжения либо как имитатор токовой петли. Перед измерением клещами зажим закрывают вокруг одного проводника, затем при необходимости выполняют электронное обнуление. При формировании сигнала учитывают входное сопротивление проверяемого устройства: допустимая нагрузка для источника тока ограничена 1000 Ом при 24 мА. При имитации необходимо соблюдать предел 50 В постоянного тока. Fluke 773 рассчитан на измерение технологических сигналов, а не на охват силовых кабелей или проверку сетевых цепей. Максимальный диаметр проводника составляет 4,5 мм. Степень защиты IP40 не предполагает эксплуатации прибора под дождём, при воздействии струй воды или в запылённой среде без дополнительной защиты. Рабочий диапазон температуры составляет от −10 до +50 C.

Области применения

Прибор используют при наладке и обслуживании систем, где измерительные преобразователи передают данные по токовой петле, а контроллеры управляют оборудованием с помощью аналоговых сигналов. Измерение без разрыва цепи особенно полезно, когда остановка процесса нежелательна или затруднена. Типичные задачи Fluke 773 включают:

• Проверка токового выхода датчика давления, температуры или расхода,
• Контроль сигнала, поступающего на аналоговый вход ПЛК или распределённой системы управления,
• Проверка преобразователя и исполнительного механизма подачей заданного тока,
• Тестирование входов устройств, работающих с сигналами 1–5 В или 0–10 В,
• Контроль напряжения питания и выходных сигналов постоянного тока,
• Передача измеренного значения на регистрирующий прибор через пропорциональный токовый выход.

Таким образом, Fluke 773 объединяет измерительные клещи для слабых токовых сигналов, функции измерения и формирования тока и проверку постоянного напряжения. Возможность измерять сигнал без разрыва петли, а также моделировать входные воздействия делает прибор полезным при проверке датчиков, контроллеров и исполнительных устройств в промышленной автоматизации. Его рабочие пределы рассчитаны на контрольно-измерительные цепи и не заменяют универсальный мультиметр или силовые токовые клещи. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортимент поставок входят измерительные приборы и средства контроля для производственных и автоматизированных систем. Fluke 773 может применяться на предприятиях, где требуется оперативная проверка токовых контуров и аналоговых сигналов управления.
