Анализатор Fluke Networks DSX-5000: эффективное решение для диагностики структурированных кабельных систем
Fluke Networks DSX-5000 CableAnalyzer — измерительный прибор для сертификации медных кабельных линий на основе витой пары. Он проверяет соответствие смонтированной линии заданной категории или классу, фиксирует результаты и помогает локализовать причины отказа. Прибор входит в платформу Versiv: для работы DSX-5000 используется с основным блоком и удалённым модулем, а результаты можно обрабатывать в программе LinkWare.
Технические возможности
Задача DSX-5000 — подтвердить, что кабельная линия отвечает требованиям конкретного стандарта, а не только обеспечивает связь между сетевыми устройствами. Прибор выполняет двусторонний Autotest: проверяет линию с обоих концов, сопоставляет измерения с выбранными пределами и формирует результат «пройдено» или «не пройдено». Кабельный анализатор работает с экранированной и неэкранированной витой парой. Поддерживаются категории TIA Cat 3, 4, 5, 5e, 6 и 6A, а также классы ISO/IEC C, D, E, EA, F и FA. Для измерений применяются адаптеры постоянной линии или канала; стандартное соединение — экранированный RJ45, для некоторых систем доступны адаптеры TERA. Время полного теста составляет около 9 секунд для Cat 5e и Cat 6 и около 10 секунд для Cat 6A. К основным параметрам, оцениваемым прибором, относятся:
- схема соединения проводников и длина линии,
- задержка распространения сигнала и разброс задержек между парами,
- сопротивление цепи постоянному току и дисбаланс сопротивлений,
- вносимые потери и возвратные потери,
- переходное затухание на ближнем и дальнем концах,
- суммарные показатели NEXT и ACR,
- параметры внешних перекрёстных помех,
- характеристики баланса, включая TCL и ELTCTL.
Результаты нужны для разных задач. Например, ошибка схемы соединения указывает на перепутанные или оборванные проводники, повышенные потери могут быть связаны с чрезмерной длиной или дефектом кабеля, а неудовлетворительные показатели перекрёстных помех — с качеством заделки, разделкой пар или соседством кабелей.
Конструкция и измерительная система

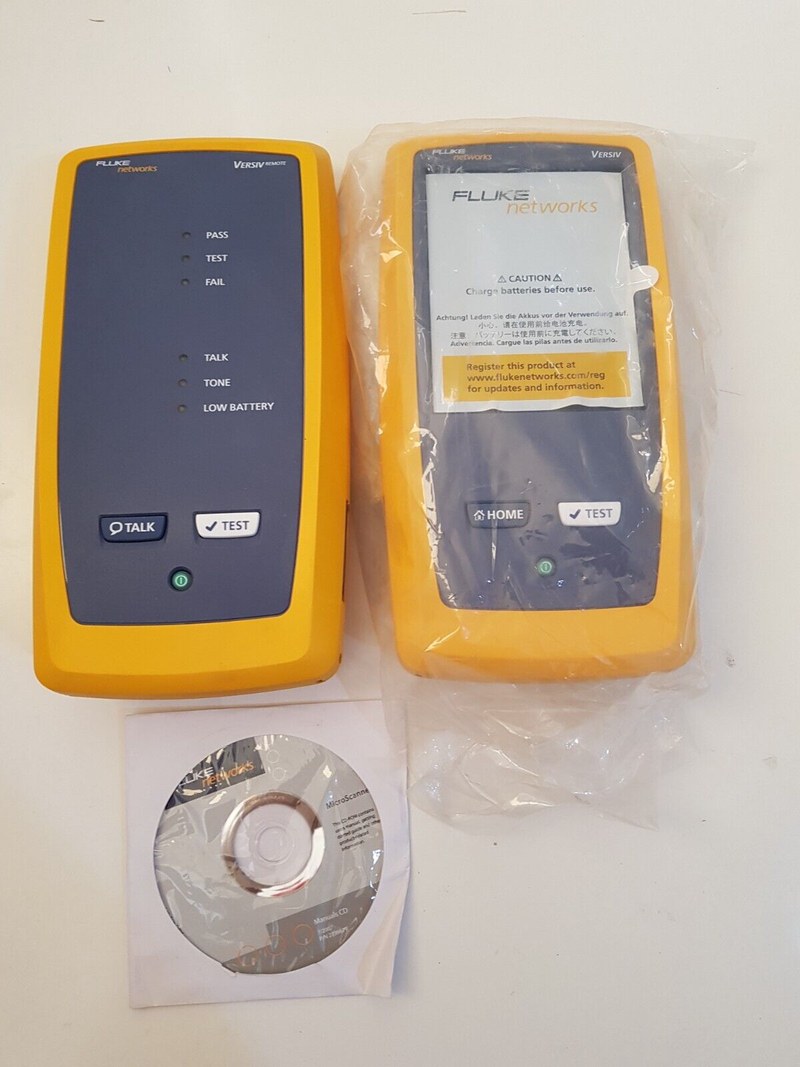

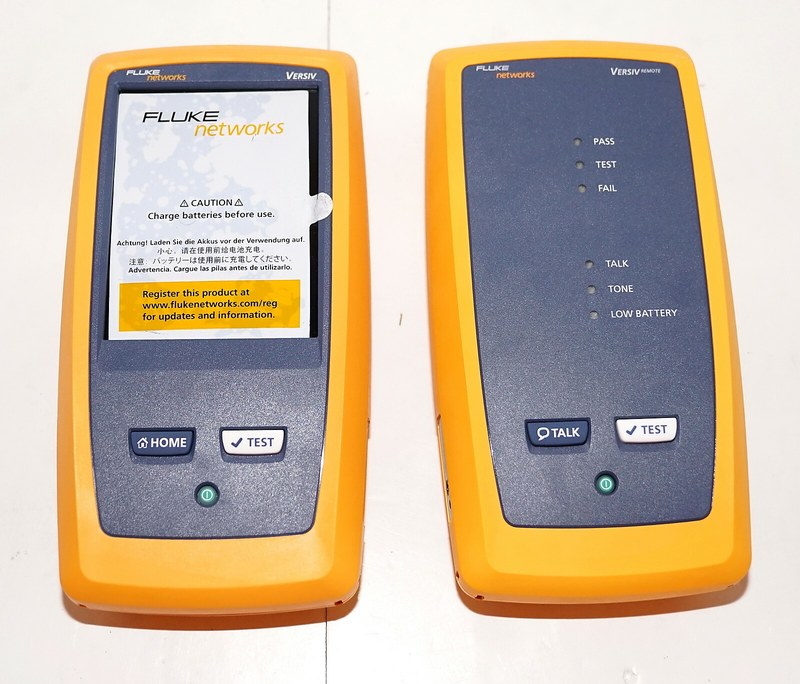

DSX-5000 выполнен как сменный измерительный модуль платформы Versiv. Основной блок и удалённый блок подключаются к противоположным концам тестируемой линии. Выбранный адаптер задаёт интерфейс, соответствующий типу проверки: постоянное соединение тестируется с адаптерами permanent link, а канал с коммутационными шнурами — с channel-адаптерами. Основные узлы и компоненты системы выполняют следующие функции:
- измерительный модуль DSX-5000 генерирует сигналы и анализирует электрические параметры линии,
- основной блок Versiv задаёт стандарт, запускает тест и отображает результаты,
- удалённый блок обеспечивает двустороннее измерение со второго конца кабеля,
- адаптеры подключают тестер к линии и учитывают тип тестируемого сегмента,
- сенсорный дисплей и программная среда Versiv используются для настройки заданий и просмотра отчётов,
- программа LinkWare позволяет систематизировать результаты и формировать документацию.
Встроенная память рассчитана примерно на 12 000 результатов тестов с графическими данными. Система ProjX связывает результаты с проектами и идентификаторами кабельных линий, что упрощает учёт большого объёма измерений. Сенсорный дисплей имеет диагональ 5,7 дюйма. Масса основного блока с модулем и аккумулятором — около 1,28 кг, габариты — примерно 6,67 × 13,33 × 27,94 см.
Принцип работы и порядок испытания
Во время сертификации DSX-5000 подаёт на пары кабеля тестовые сигналы в заданном частотном диапазоне и измеряет их прохождение, отражение и взаимное влияние. Затем прибор сравнивает фактические значения с пределами выбранного стандарта. Поэтому перед запуском важно указать правильную категорию кабеля, тип линии и соответствующий стандарт испытания. Типовая последовательность проверки выглядит так:
- к основному и удалённому блокам подключают адаптеры нужного типа,
- оба конца кабельной линии соединяют с тестерами,
- в приборе выбирают проект, идентификатор линии и стандарт,
- запускают двусторонний Autotest,
- анализатор выполняет измерения и показывает итоговый статус,
- при отрицательном результате оператор изучает графики и диагностические данные.
Прибор поддерживает диагностику неисправностей, в том числе отображение расстояния до некоторых дефектов и источника проблем с перекрёстными помехами. Измерения баланса важны для оценки восприимчивости линии к электромагнитным помехам. Контроль дисбаланса сопротивлений также значим для линий, по которым передаётся питание PoE: неодинаковые сопротивления проводников могут приводить к дополнительному нагреву и неравномерному распределению тока.
Применение в промышленности
В промышленных зданиях и на производственных площадках кабельные линии соединяют серверные, шкафы автоматизации, рабочие места операторов, IP-камеры и сетевые устройства. DSX-5000 помогает проверять такие участки при вводе в эксплуатацию и после ремонта, а также документировать фактическое состояние кабельной инфраструктуры. Прибор полезен там, где для сети важны предсказуемая пропускная способность и подтверждённое качество монтажа. Сертификация снижает риск того, что нестабильность связи будет ошибочно отнесена к коммутатору или программному обеспечению, хотя причиной окажется кабель, разъём или неправильная заделка пары.
Таким образом, Fluke Networks DSX-5000 — профессиональная система сертификации медной витой пары до Cat 6A и класса FA с частотой испытаний до 1000 МГц. Она объединяет двусторонние измерения, сравнение с требованиями стандартов, диагностику кабельных дефектов и сохранение результатов. В промышленной инфраструктуре анализатор помогает подтвердить качество монтажа и создать документированную основу для приёмки кабельных линий. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены приборы и средства измерения для оснащения промышленных объектов и производственных систем. Поставки Fluke Networks DSX-5000 позволяют предприятиям включать сертификацию кабельных линий в комплекс работ по созданию и обслуживанию сетевой инфраструктуры.
