Мультиметр Fluke F101: надежность и функциональность в одном приборе

Fluke 101 — компактный цифровой мультиметр для базовой диагностики электрических цепей. Он измеряет переменное и постоянное напряжение, сопротивление, ёмкость и частоту, а также выполняет проверку диодов и целостности цепи. Прибор применяют при обслуживании электрооборудования, бытовых и коммерческих электрических систем, а также отдельных узлов отопительной и климатической техники.

Технические характеристики

Диапазоны измерений помогают оценивать напряжение питания, проверять наличие обрыва и измерять параметры компонентов. Предельное рабочее напряжение мультиметра составляет 600 В как для переменного, так и для постоянного напряжения; категория электробезопасности — CAT III 600 В. Основные характеристики модели включают:

• переменное напряжение — от 600 мВ до 600 В, частота сигнала от 40 до 500 Гц, точность 3 % ± 3 единицы младшего разряда на диапазоне 600 мВ и 1 % ± 3 единицы на остальных диапазонах,
• постоянное напряжение — от 6 до 600 В, точность 0,5 % ± 3 единицы младшего разряда,
• сопротивление — от 400 Ом до 40 МОм, точность зависит от диапазона и составляет от 0,5 % до 1,5 %,
• ёмкость — до 100 мкФ,
• частота — от 10 Гц до 100 кГц,
• коэффициент заполнения импульсного сигнала — от 0,1 до 99,9 %,
• проверка целостности цепи со звуковой индикацией и проверка диодов,
• габариты — 130 × 65 × 27 мм, масса — около 160 г,
• питание — две батарейки AAA, предусмотрено автоматическое отключение,
• степень защиты корпуса — IP40, заявленная стойкость к падению — с высоты 1 м.

Для Fluke 101 указаны переменный диапазон до 600 В, измерение ёмкости до 100 мкФ и диапазон частот до 100 кГц. Эти пределы помогают понять, подходит ли прибор для конкретной проверки: например, диапазона ёмкости достаточно для многих малых конденсаторов, но не для всех компонентов в силовой электронике.

Конструкция и органы управления

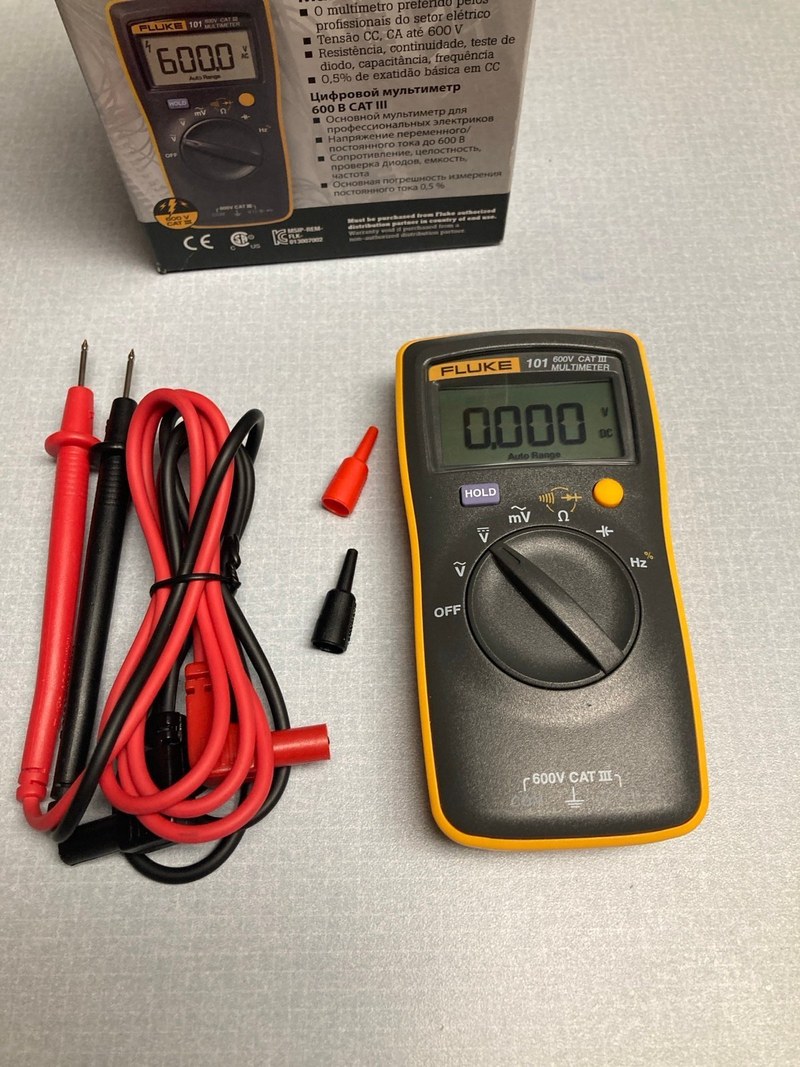

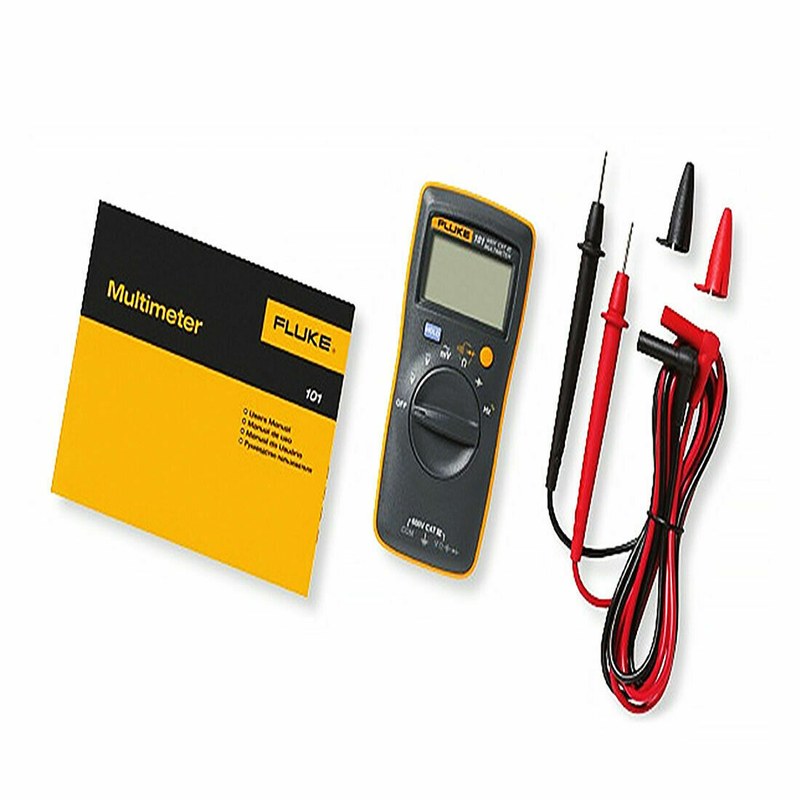

Корпус прибора предназначен для ручной работы и рассчитан на повседневное использование. На передней панели размещены цифровой дисплей и поворотный переключатель. С его помощью выбирают режим измерения и соответствующий диапазон. Разъёмы для измерительных проводов находятся в нижней части корпуса. В комплект входят измерительные провода TL75 и две установленные батарейки AAA. У прибора нет отдельного токового входа, поэтому измерительный тракт не предназначен для включения последовательно с нагрузкой для измерения тока. Перед подключением щупов важно сверять выбранную функцию с измеряемой величиной.

Принцип измерения и режимы работы

В режиме измерения напряжения мультиметр подключают параллельно проверяемому участку. Прибор определяет разность потенциалов между точками подключения и выводит значение на дисплей. Переменное напряжение измеряется в полосе 40–500 Гц; точность переменного измерения ниже, чем постоянного, поэтому показания следует учитывать с соответствующим допуском. Сопротивление измеряют на обесточенной цепи. Мультиметр подаёт на проверяемый участок небольшой измерительный сигнал и оценивает отклик. В режиме прозвонки звуковой сигнал позволяет быстро обнаруживать электрическую непрерывность цепи. Проверка диодов помогает установить наличие проводимости в прямом направлении и выявить возможный обрыв или короткое замыкание. При измерении ёмкости необходимо предварительно отключить конденсатор от питания и разрядить его. Для проверки частоты и коэффициента заполнения прибор подключают к соответствующему сигналу, соблюдая пределы по входному напряжению. Эти функции позволяют оценивать периодические сигналы, но не превращают Fluke 101 в осциллограф: форму импульса и переходные процессы на дисплее не просматривают.

Подключение и эксплуатация

Перед измерением проверяют целостность изоляции проводов и состояние щупов. Их подключают к предусмотренным гнёздам, затем выбирают нужный режим и диапазон. Для цепей с неизвестным напряжением безопаснее начинать с более высокого диапазона, если прибор не выполняет автоматический выбор предела. Сопротивление, ёмкость, прозвонку и диоды проверяют только при снятом напряжении. Остаточный заряд в конденсаторе способен повредить мультиметр и привести к ошибочному результату. При измерении напряжения щупы удерживают за защитные ограничители, не касаясь оголённых проводящих частей. Категория CAT III 600 В указывает на допустимое применение прибора в соответствующих цепях стационарных электроустановок при соблюдении указанного предела напряжения. Она не означает пригодность для измерений в любой точке сети: перед работой учитывают категорию цепи, напряжение и условия эксплуатации. Степень защиты IP40 не предусматривает защиту от воды и мелкой пыли, поэтому прибор используют в сухой среде. Рабочая температура составляет от 0 до 40 C, а хранение допускается при температуре от −30 до 60 C.

Практическое применение

Fluke 101 применяют для проверки наличия напряжения, поиска обрывов в цепях, оценки сопротивления, проверки диодов и измерения характеристик небольших конденсаторов. Он подходит для базовых операций при ремонте электрических приборов, обслуживании систем отопления и кондиционирования, а также для ряда задач в мастерских и на производственных участках. Ограниченный набор функций определяет область применения модели. Отсутствие измерения тока исключает непосредственную проверку потребления нагрузки. Прибор также не рассчитан на анализ формы сигнала, измерение температуры или выполнение специализированных диагностических процедур. Если задача требует таких измерений, необходим прибор с соответствующими режимами.

Таким образом, Fluke 101 — компактный мультиметр для основных измерений напряжения, сопротивления, ёмкости и частоты, а также проверки цепей и диодов. Категория CAT III 600 В, небольшой вес и автоматическое отключение делают его удобным для регулярных проверок в пределах предусмотренных режимов. При этом отсутствие токового диапазона и защита корпуса IP40 задают важные ограничения для эксплуатации. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортимент поставок входят приборы для измерительных и производственных задач. «Олниса» представляет Fluke 101 как модель для базового контроля электрических цепей и компонентов.
