Промышленное оборудование Flender в каталоге «Олниса»: надежные решения для производства

Flender выпускает оборудование для передачи механической мощности в промышленных установках. В линейку входят редукторы, муфты и вспомогательные компоненты приводов. Их используют вместе с электродвигателями и рабочими механизмами, чтобы менять частоту вращения и крутящий момент, соединять валы, компенсировать их несоосность и смягчать динамические нагрузки. Поскольку каталог Flender включает устройства разных классов и конструкций, их характеристики зависят от серии и конкретного исполнения.

Состав оборудования

Промышленный привод передаёт энергию от двигателя к механизму и приспосабливает движение к требованиям технологического процесса. Редуктор снижает скорость вращения и увеличивает крутящий момент, а муфта соединяет валы и помогает снизить влияние ударных нагрузок или небольших смещений. К основным категориям оборудования Flender относятся:

• цилиндрические и коническо-цилиндрические редукторы для широкого круга производственных механизмов,
• планетарные редукторы для приводов с высокими нагрузками и ограниченным монтажным пространством,
• специализированные редукторы для экструдеров, мельниц, подъёмных и транспортных механизмов,
• упругие, жёсткие, гидродинамические и безлюфтовые муфты,
• вспомогательные компоненты, включая системы подачи масла и элементы соединения привода.

Набор изделий позволяет собирать приводную систему из компонентов разного назначения. Конкретный состав определяется мощностью двигателя, требуемым выходным моментом, скоростью, компоновкой установки и условиями эксплуатации.

Технические параметры и их значение

Для выбора редуктора и муфты важны не только мощность и частота вращения. Необходимо учитывать выходной крутящий момент, передаточное отношение, характер нагрузки, допустимую температуру, режим работы и способ монтажа. Эти значения указываются для конкретного типоразмера и исполнения. Показателен пример платформы FLENDER ONE: для неё производитель указывает номинальный диапазон крутящего момента от 1,9 до 245 кН·м. Одноступенчатые исполнения имеют 103 передаточных отношения в диапазоне от 1,0 до 7,1 на типоразмер, что позволяет точнее согласовать скорость редуктора с рабочим механизмом. В описании платформы также указано снижение потерь мощности в среднем на 20% по сравнению с предшествующей серией. Эти данные относятся к FLENDER ONE и не должны переноситься на другие линейки редукторов.

Числовые параметры упругих муфт тоже различаются между сериями. Например, для N-EUPEX производитель указывает номинальный момент от 12 до 85 000 Н·м, 23 типоразмера и температурный диапазон от −50 до +100 C. Для RUPEX заявлен диапазон номинального момента от 200 до 1 690 000 Н·м, для 26 типоразмеров; температурный диапазон также составляет от −50 до +100 C. Эти пределы описывают семейства изделий, а допустимый режим конкретной муфты определяется её размером, материалом упругих элементов и условиями работы. В документации редуктора его исполнение идентифицируют по паспортной табличке. На ней, в частности, указываются тип и размер, мощность или момент на выходе, частоты вращения на входе и выходе, масса, а также тип и количество смазочного масла. Эти сведения нужны для сопоставления изделия с проектными параметрами установки и соблюдения ограничений изготовителя.

Конструкция редукторов и муфт

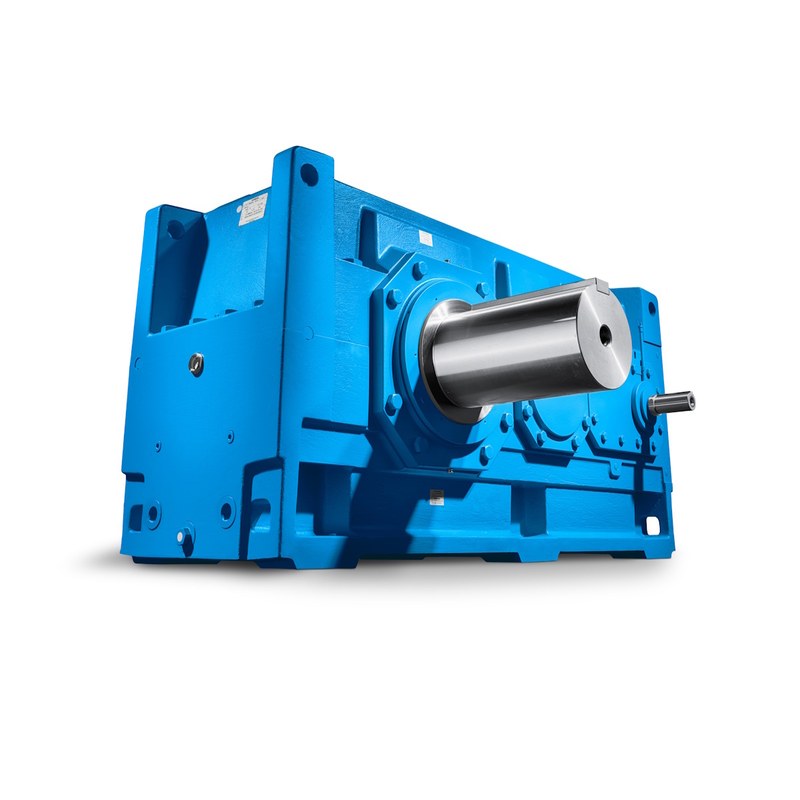

Редуктор преобразует скорость и момент посредством зубчатых передач, установленных в корпусе. В зависимости от модели применяются цилиндрические, конические или планетарные ступени. Корпус удерживает валы и подшипники, защищает передачу от внешнего воздействия и отводит тепло. Смазка снижает трение в зацеплениях и подшипниках; её тип и количество должны соответствовать данным конкретного агрегата. Компоновка определяет направление осей, положение входного и выходного валов и способ крепления редуктора. Одноступенчатая схема обычно обеспечивает меньшее изменение скорости, многоступенчатая позволяет получить более высокое передаточное отношение. В промышленных исполнениях могут применяться дополнительные узлы охлаждения и системы подачи масла, если этого требуют нагрузка и тепловой режим.

Упругая муфта состоит из двух полумуфт, закрепляемых на соединяемых валах, и промежуточного эластомерного элемента. Он передаёт вращающий момент, одновременно снижая передачу крутильных колебаний и компенсируя допустимые отклонения взаимного положения валов. В муфтах N-EUPEX для передачи момента используются упругие элементы в кулачковой конструкции; семейство включает несколько типоразмеров для разных нагрузок. Жёсткие муфты рассчитаны на точную передачу момента без упругого демпфирования. Гидродинамические муфты передают мощность через рабочую жидкость и могут обеспечивать более плавный пуск и ограничение пусковой нагрузки. Поэтому тип соединительного узла выбирают с учётом динамики привода и допустимого смещения валов, а не только по номинальному моменту.

Принцип работы приводной системы

В типовой системе электродвигатель вращает входной вал редуктора. Зубчатая передача изменяет скорость и момент, после чего выходной вал приводит рабочую машину напрямую или через муфту. Если нагрузка меняется скачками, упругая муфта частично смягчает передаваемые колебания. При планетарной схеме нагрузка распределяется между несколькими сателлитами, что позволяет передавать значительный момент при компактной компоновке. В работе привода последовательно происходят следующие процессы:

• двигатель создаёт вращение на входе,
• редуктор изменяет скорость и крутящий момент в соответствии с передаточным отношением,
• муфта передаёт вращение рабочему механизму и, в упругом исполнении, снижает воздействие отдельных ударов,
• система смазки уменьшает трение и отводит часть тепла, возникающего в зацеплениях и подшипниках.

Фактическая эффективность и нагрев зависят от нагрузки, скорости, смазки, монтажа и состояния компонентов. Поэтому технические значения для отдельного редуктора или муфты не заменяют проверки условий работы всей приводной системы.

Монтаж и эксплуатация

При монтаже редуктора основание должно обеспечивать устойчивое крепление и воспринимать рабочие нагрузки. Перед вводом в эксплуатацию проверяют соответствие изделия проектным данным, уровень и тип масла, состояние уплотнений и правильность присоединения валов. Муфту устанавливают с соблюдением допустимой соосности и значений зазора, указанных для её исполнения. Недопустимая несоосность повышает нагрузку на валы и подшипники и может ускорить износ упругого элемента. В процессе эксплуатации контролируют утечки смазки, шум, вибрацию и температуру корпуса. Интервалы осмотра и замены масла определяются инструкцией для конкретного изделия, условиями работы и фактической нагрузкой. При замене компонентов важно сохранять соответствие типоразмеров и материалов исходному исполнению. Для оборудования во взрывоопасной среде допустимость применения проверяется по маркировке и документации конкретного агрегата.

Таким образом, оборудование Flender охватывает ключевые элементы промышленного механического привода: редукторы, муфты и вспомогательные узлы. Оно позволяет передавать мощность, изменять скорость и момент, соединять валы и учитывать динамику рабочего механизма. Технические параметры зависят от серии и исполнения, поэтому значения для конкретной модели следует рассматривать отдельно. «Олниса» выступает поставщиком промышленного оборудования на территории России и стран СНГ. В каталоге компании представлены товары для оснащения производственных и инженерных систем. При рассмотрении оборудования Flender каталог помогает ознакомиться с предложением приводных компонентов для промышленного применения.
