Автоматический клапан Fleck 5600SXT для современных систем умягчения воды

Fleck 5600SXT — автоматический управляющий клапан, который направляет поток воды через загрузку фильтра или ионообменную смолу, а затем переключает систему на промывку и регенерацию. Он устанавливается на напорный бак и управляет основными этапами водоподготовки. Сам клапан не умягчает воду: для этого необходимы бак с подходящей загрузкой, солевой бак при использовании ионообменной смолы, а также трубопроводная обвязка. Модель применяется в системах умягчения и фильтрации, где требуется автоматическое управление циклом и возможность запускать регенерацию по расходу или расписанию. Для производственных объектов её рассматривают как компонент водоподготовительной установки, а не как самостоятельный промышленный фильтр. Допустимый расход и тип загрузки зависят от комплектации системы и параметров конкретного процесса.

Технические характеристики

Fleck 5600SXT управляет потоками между входом, выходом, баком загрузки, солевым баком и дренажом. Контроллер задаёт последовательность циклов, а встроенный измеритель в конфигурациях с расходомером учитывает количество обработанной воды. Приведённые ниже значения относятся к клапану; фактическая производительность установки зависит также от бака, загрузки и гидравлического сопротивления системы. Основные технические параметры модели:

• рабочее давление — от 1,4 до 8,6 бар, максимальное входное давление — 8,6 бар,
• гидростатическое испытательное давление — 20 бар,
• температура обрабатываемой воды — от 1 до 43 C, температура окружающей среды — от 5 до 40 C,
• непрерывный расход через клапан — 4,5 м3/ч при перепаде давления 1 бар,
• пиковый расход — 5,9 м3/ч при перепаде 1,8 бар,
• максимальный расход обратной промывки — 1,6 м3/ч при перепаде 1,8 бар,
• присоединения входа и выхода — 3⁄4 или 1 дюйм; верхний адаптер бака — 21⁄2 дюйма NPSM,
• диаметр распределительной трубы — 26,7 мм; дренажное соединение — 1⁄2 дюйма; линия рассола для конфигурации с узлом 1650 — 3⁄8 дюйма,
• питание европейской версии — 230 В переменного тока, 50/60 Гц, 15 ВА; выход трансформатора — 24 В переменного тока, до 10 ВА,
• степень защиты контроллера — IP22; масса клапана с контроллером — не более 2 кг. Fleck 5600 SXT

Производитель указывает совместимость с умягчительными баками диаметром до 12 дюймов. Это ограничение относится к семейству клапанов и не заменяет расчёт промывочного расхода: он должен соответствовать конкретной загрузке и размеру бака. Pentair Europe

Конструкция и компоненты

Устройство объединяет гидравлическую часть и электронное управление. Корпус выполнен из армированного волокном полимера, устойчивого к коррозии; в конструкции также применяются уплотнительные элементы из эластомеров. Модульное исполнение обеспечивает доступ к внутренним деталям при обслуживании. Основные узлы клапана выполняют следующие функции:

• корпус с каналами распределяет воду между баком, входом, выходом и дренажом,
• поршень и комплект уплотнений перекрывают одни каналы и открывают другие при смене этапа цикла,
• приводная головка с электродвигателем перемещает клапанный механизм,

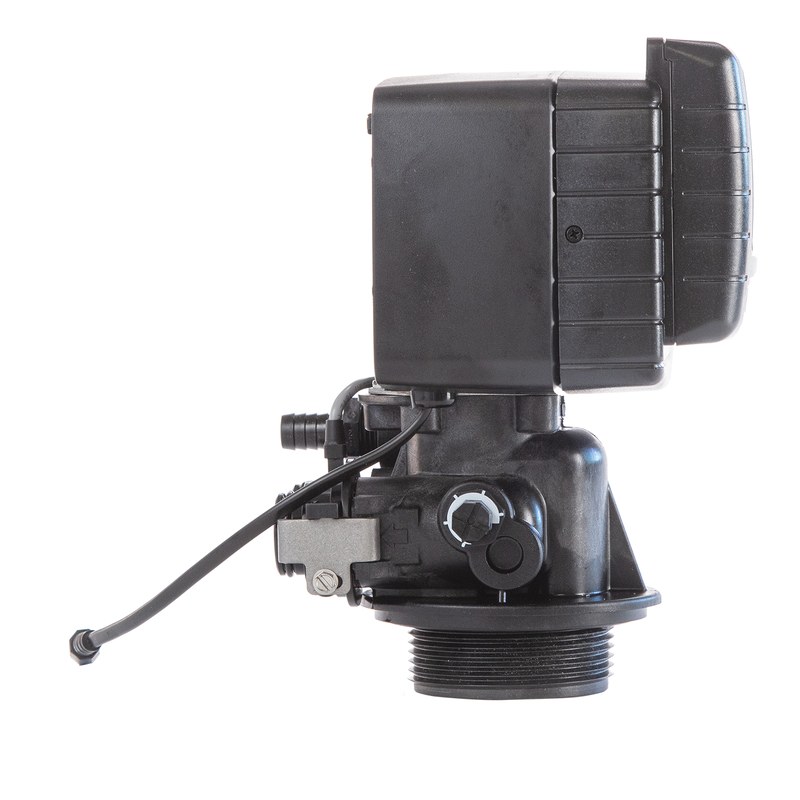

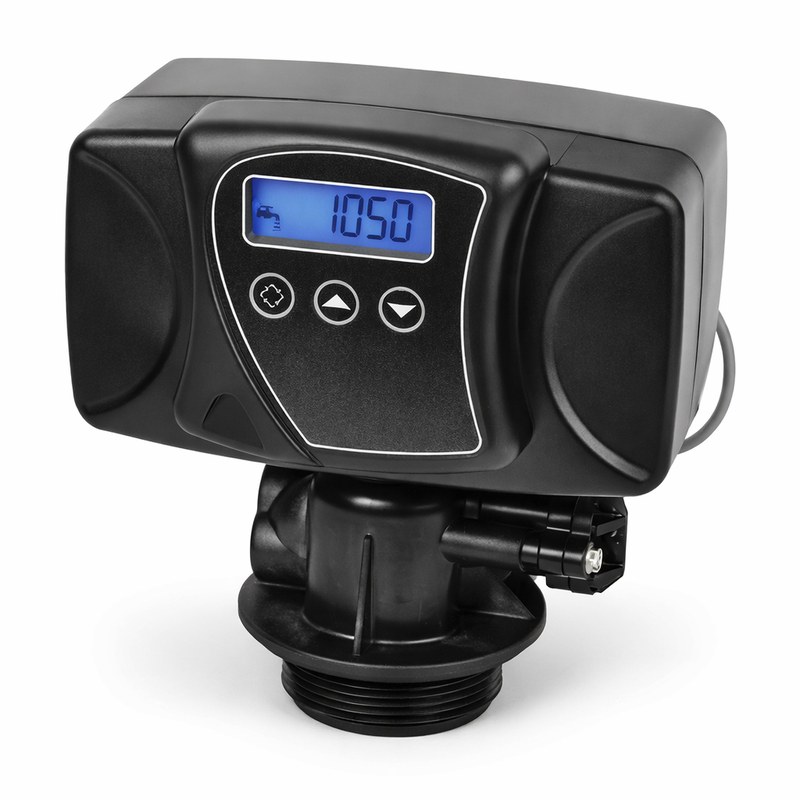

• контроллер SXT отображает состояние системы и хранит программные настройки,
• расходомер в соответствующей комплектации регистрирует потребление воды и передаёт данные контроллеру,
• инжектор и узел дренажа создают поток, необходимый для забора рассола и отвода промывной воды,
• линия рассола соединяет клапан с солевым баком, а дренажная линия отводит воду во время промывки,
• обводной узел позволяет изолировать установку и при необходимости подавать необработанную воду в обход фильтра.

Конкретная комплектация может различаться: доступны варианты с регенерацией нисходящим или восходящим потоком, фильтровальным режимом, разными расходомерами и обводными клапанами. Поэтому при описании установки важно учитывать её конфигурацию, а не только обозначение 5600SXT.

Принцип работы и режимы управления

В сервисном режиме клапан направляет исходную воду через слой загрузки. В умягчителе ионы кальция и магния задерживаются смолой и обмениваются на ионы натрия; в фильтре результат обработки определяется используемой загрузкой. По достижении заданного условия контроллер запускает регенерацию или промывку. Типичный цикл умягчения включает несколько этапов:

• обратная промывка разрыхляет слой смолы и выносит накопившиеся загрязнения в дренаж,
• забор рассола и медленная промывка восстанавливают ионообменную способность смолы,
• быстрая промывка удаляет остатки рассола и стабилизирует слой,
• заполнение солевого бака подготавливает объём воды для следующей регенерации,
• возврат в сервисный режим направляет исходную воду через загрузку для дальнейшей обработки.

Набор и порядок этапов зависят от выбранной схемы. Клапан поддерживает нисходящую и восходящую регенерацию, а также конфигурацию для фильтрации. Для разных вариантов задаются соответствующие продолжительность этапов, расходные ограничители и размер инжектора. Контроллер может запускать регенерацию по показаниям расходомера или по календарному интервалу. При управлении по расходу система рассчитывает остаточную ёмкость с учётом заданных параметров и может начать цикл немедленно либо отложить его до запрограммированного времени. В режиме таймера запуск происходит по расписанию. Длительность этапов регенерации задаётся отдельно; каждый этап можно настроить в диапазоне от 0 до 199 минут, а значение 0 пропускает этот этап. Панель оснащена подсвечиваемым ЖК-дисплеем и тремя кнопками. На экране отображаются время, состояние системы и сведения о цикле; предусмотрены ручной запуск и диагностические данные. Настройки хранятся в постоянной памяти. Во время отключения питания клапан остаётся в текущем положении; при восстановлении питания контроллер возобновляет цикл с сохранённой точки, а время суток сохраняется до 24 часов.

Монтаж и эксплуатационные условия

Правильное подключение влияет на устойчивость расхода, качество промывки и надёжность работы привода. Клапан устанавливают на бак с распределительной трубой и соединяют с линиями подачи, отвода обработанной воды, дренажа и рассола — если используется умягчительная схема. При монтаже учитывают следующие требования:

• давление воды должно находиться в диапазоне от 1,4 до 8,6 бар,
• система должна быть защищена от замерзания и нагрева воды выше 43 C,
• дренажную линию прокладывают с учётом расхода обратной промывки и длины трассы,
• перед подключением клапана трубопровод промывают от окалины, припоя и других монтажных загрязнений,
• пластиковые соединения затягивают вручную; для уплотнений применяют только силиконовую смазку,
• предусматривают обводной клапан, позволяющий изолировать установку при обслуживании,
• электропитание подают через совместимый трансформатор и подключают в соответствии с электрическими требованиями конкретной версии.

При наладке проверяют направление потока, отсутствие утечек, работу расходомера, забор рассола и отвод воды в дренаж. Настройки времени этапов и регенерации согласуют с типом загрузки, объёмом бака и характеристиками исходной воды. При загрязнённой воде или чрезмерном содержании железа может потребоваться предварительная обработка, иначе клапан и загрузка будут работать в неподходящих условиях. Требования к давлению, температуре и подключению приведены в руководстве производителя. pentair.com

Применение и практические особенности

Fleck 5600SXT используют в системах, где нужен автоматизированный контроль умягчения или фильтрации с регенерацией одной колонны. Это могут быть установки подготовки воды для котельных и тепловых контуров, производственных линий, прачечных, пищевых объектов и коммерческих зданий — при условии, что расход и режимы соответствуют расчётным параметрам клапана и загрузки. В практической эксплуатации важны программируемый цикл, учёт водопотребления и наличие ручного запуска. При этом ограничение по расходу обратной промывки определяет, какие размеры бака и тип загрузки допустимы. Клапан рассчитан на один бак и сам по себе не обеспечивает непрерывную подачу умягчённой воды во время регенерации: это учитывают при проектировании схемы, если технологический процесс не допускает перерывов.

Таким образом, Fleck 5600SXT — управляющий клапан для автоматизации умягчительных и фильтровальных систем. Он объединяет гидравлическое переключение потоков, программируемую последовательность циклов и контроль по времени или расходу. Его характеристики позволяют применять его в компактных системах водоподготовки, если параметры клапана, бака и загрузки согласованы между собой. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте представлены компоненты и устройства для инженерных и технологических систем. «Олниса» осуществляет поставки промышленного оборудования для предприятий и организаций.
