Пирометр Fluke 64 MAX: надежное решение для бесконтактного температурного контроля

Fluke 64 MAX — ручной инфракрасный термометр для бесконтактного измерения температуры поверхности. Он позволяет быстро проверять нагретые или охлаждённые детали, не касаясь их и не останавливая оборудование. Такой способ удобен при контроле электродвигателей, подшипников, трубопроводов, шкафов управления и других объектов, к которым трудно или небезопасно приблизиться.

Технические характеристики

Параметры Fluke 64 MAX определяют диапазон задач, для которых он подходит, и точность, ожидаемую при измерении поверхности:

• диапазон измерения — от −30 до +600 C,
• оптическое разрешение — 20:1 при 90 % энергии,
• настраиваемая излучательная способность — от 0,10 до 1,00,
• разрешение дисплея — 0,1 C,
• повторяемость — ±0,5 % показания или ±0,5 C, в зависимости от того, какое значение больше,
• питание — одна батарея AA,
• время работы — до 30 часов при включённых лазере и подсветке,
• масса — около 255 г,
• габариты — 175 × 85 × 75 мм.

Соотношение 20:1 показывает, что с увеличением расстояния измеряемое пятно становится шире. Поэтому при контроле небольших деталей термометр располагают достаточно близко: иначе датчик может учитывать излучение окружающих поверхностей и показывать усреднённую температуру.

Конструкция и органы управления

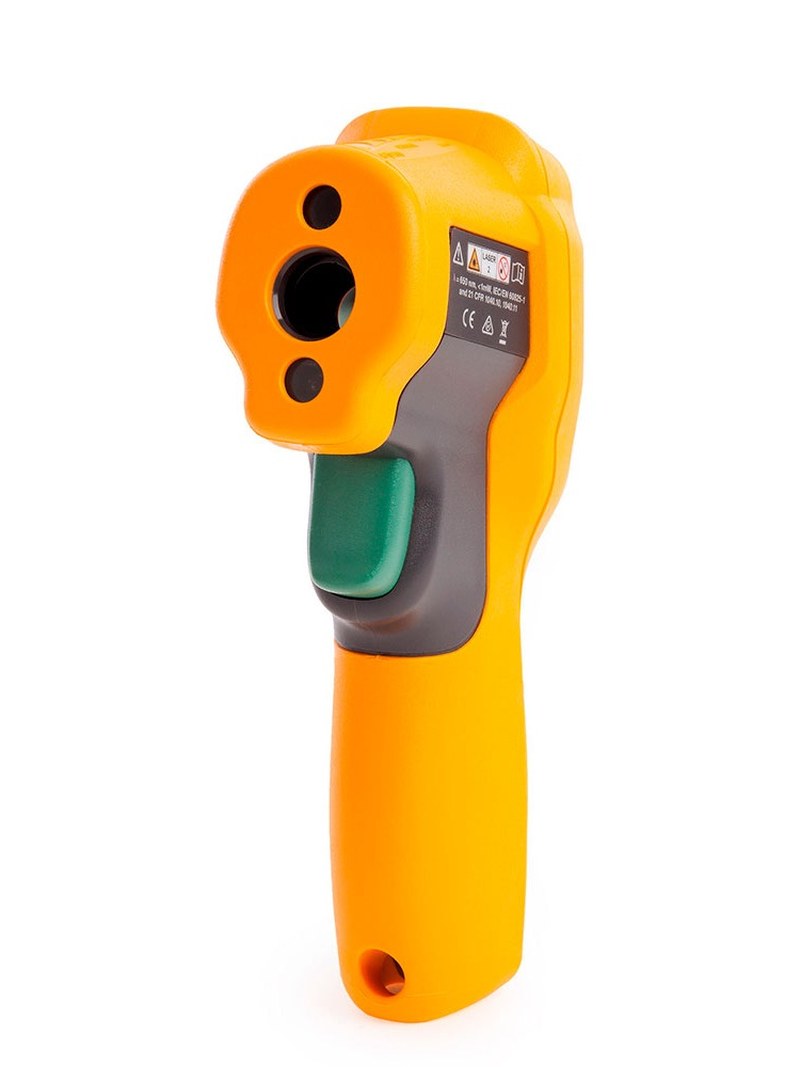

Корпус прибора объединяет оптическую систему, инфракрасный датчик, лазерный указатель, дисплей и клавиши управления. Форма корпуса рассчитана на удержание одной рукой, а дисплей с подсветкой остаётся читаемым при слабом освещении. Встроенный фонарик помогает осматривать участки, где недостаточно света. Основные элементы и функции термометра:

• инфракрасный датчик принимает излучение поверхности и формирует сигнал для расчёта температуры,
• лазерный указатель обозначает область наведения, но не очерчивает точный диаметр измеряемого пятна,
• дисплей показывает текущие и сохранённые значения, а также выбранные настройки,
• клавиши позволяют менять режимы и задавать параметры измерения,
• внутренняя память сохраняет до 99 точек данных,
• звуковая и визуальная сигнализация сообщает о выходе температуры за заданные нижний или верхний пределы,
• батарейный отсек рассчитан на один элемент питания AA.

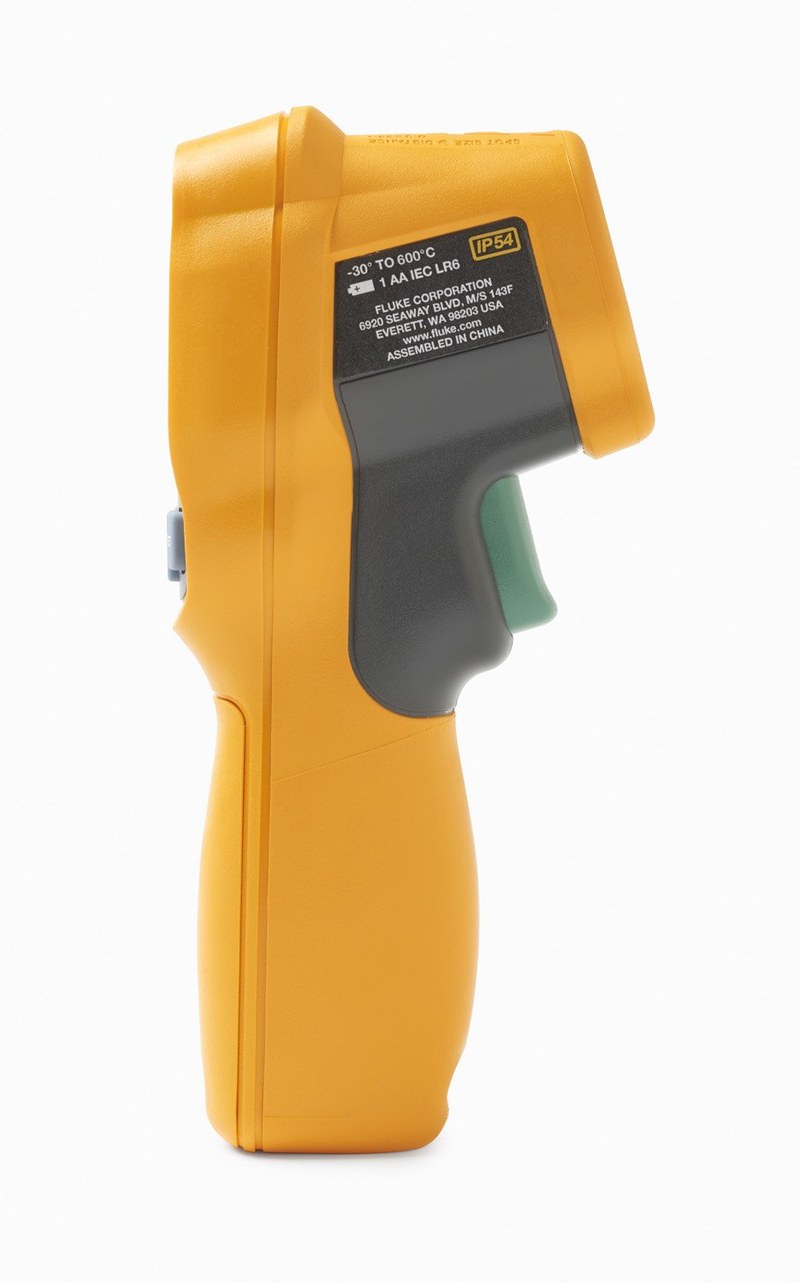

Корпус имеет защиту IP54 от пыли и брызг воды. Это помогает использовать прибор при обычных производственных обходах, однако не означает, что его можно погружать в воду или подвергать воздействию сильных струй.

Принцип измерения и режимы работы

Инфракрасный датчик принимает тепловое излучение поверхности в диапазоне 8–14 мкм. Электроника преобразует сигнал в температурное значение с учётом настроенной излучательной способности. Измерение бесконтактное: оператор направляет прибор на объект и запускает считывание. Порядок измерения включает следующие действия:

• на объект направляют лазерный указатель, располагая термометр так, чтобы измеряемое пятно полностью находилось на нужной поверхности,
• при необходимости задают излучательную способность материала,
• запускают измерение и считывают результат на дисплее,
• сохраняют показание или используют его для сравнения с другими измерениями,
• при включённом автоматическом сборе задают время и интервал регистрации.

Прибор может отображать минимальную, максимальную и среднюю температуру, а также разность между измерениями. Автоматический сбор позволяет записать до 99 значений с заданным интервалом. Это полезно, когда требуется наблюдать за изменением температуры без постоянного нажатия на кнопку. Для контроля порогов задают верхнее и нижнее значения: при их превышении срабатывает сигнализация.

Точность и ограничения эксплуатации

На результат влияют свойства поверхности и условия измерения. Коэффициент излучательной способности у разных материалов различается: матовые окрашенные поверхности обычно измеряются стабильнее, чем блестящие металлические. Для снижения ошибки учитывают материал объекта и задают соответствующую излучательную способность, если её значение известно. Инфракрасный термометр измеряет температуру поверхности, а не внутренней части детали. Он не определяет температуру сквозь стекло, прозрачный пластик или другие материалы, которые пропускают видимый свет, но задерживают инфракрасное излучение. Пыль, пар, дым, загрязнения и отражения от горячих объектов также могут искажать показания. Прибор рассчитан на работу при температуре окружающей среды от 0 до +50 C. Перед измерением после переноса между зонами с разной температурой ему требуется адаптация к условиям помещения. Для стабильного контроля желательно повторять измерения с одинакового расстояния и под близким углом, а точку контроля выбирать так, чтобы в пятно не попадали соседние поверхности. Лазер относится к классу 2, поэтому его не направляют в глаза и не используют для наблюдения через оптические приборы. Устройство питается от одной батареи AA; при плановых осмотрах следует учитывать состояние элемента питания и отключать прибор после работы.

Область применения

Термометр оценивает температуру наружной поверхности объекта по инфракрасному излучению. Он подходит для оперативных сравнительных проверок: например, для поиска перегретых контактов, выявления неравномерного нагрева подшипников или контроля температуры корпуса насоса. Измерение занимает менее секунды, поэтому прибор можно использовать при плановых осмотрах без длительного контакта с узлом. Fluke 64 MAX применяют в электроэнергетике, техническом обслуживании оборудования, системах отопления и вентиляции, на производственных участках и в мастерских. Прибор также подходит для контроля температурных режимов холодильного и теплового оборудования, если измеряемая поверхность находится в пределах его диапазона и доступна для инфракрасного датчика.

Таким образом, Fluke 64 MAX — компактный бесконтактный термометр для оперативного контроля поверхностной температуры в диапазоне от −30 до +600 C. Оптика 20:1, настраиваемая излучательная способность, память на 99 измерений, режимы статистической обработки и пороговая сигнализация делают его практичным прибором для технических осмотров. Для достоверных результатов оператор учитывает размер измеряемого пятна, свойства поверхности и условия окружающей среды.
