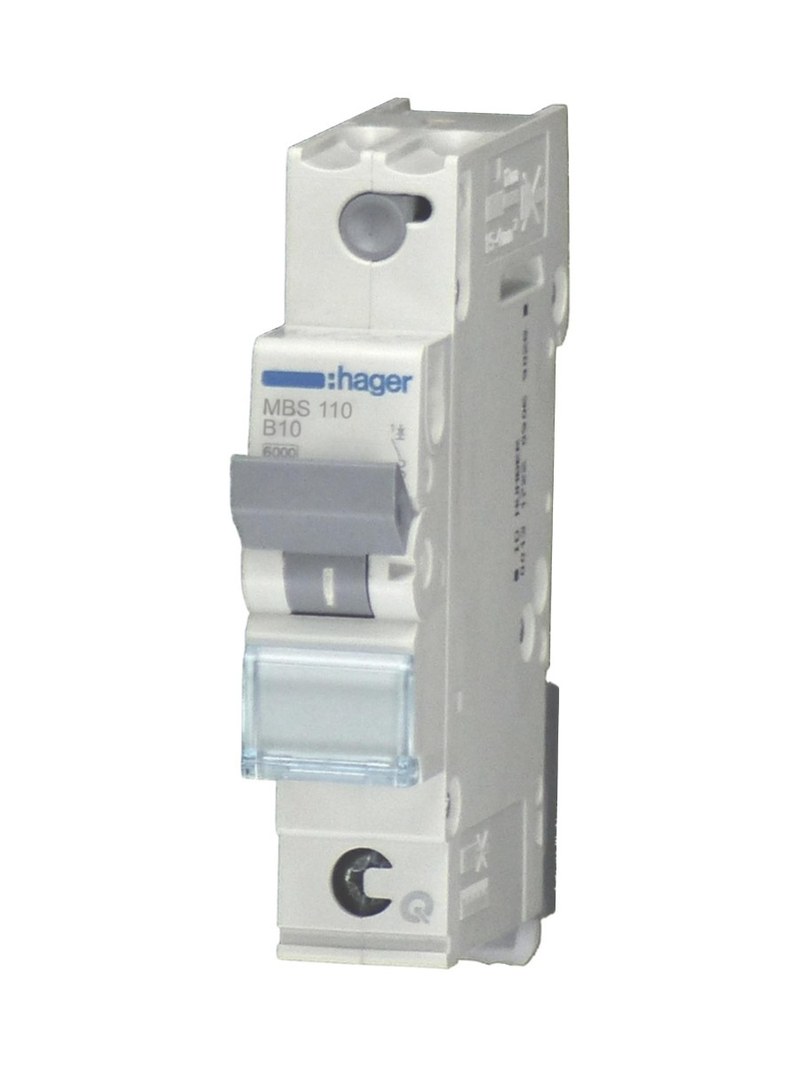

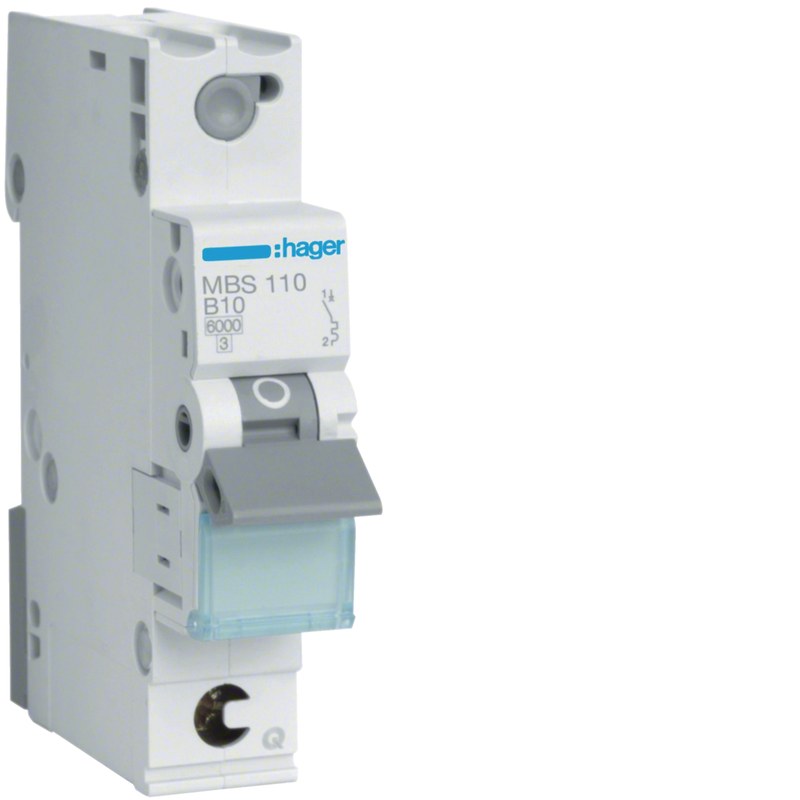

Автоматический выключатель Hager MBS110 — модульная защита электрических линий
Низковольтные распределительные устройства содержат различные аппараты коммутации и защиты. Среди них особое значение имеют автоматические выключатели, отключающие цепь при превышении допустимого тока или возникновении короткого замыкания. Каталог Hager включает модульные защитные устройства, шины питания, переключатели и вспомогательные компоненты. В качестве конкретного изделия рассматривается автоматический выключатель Hager MBS110. Модель предназначена для однофазных распределительных цепей и устанавливается на стандартную DIN-рейку. Особенность исполнения — сочетание механизма автоматического расцепления с системой подключения QuickConnect.
Технические характеристики
Основные параметры выключателя:
- производитель — Hager,
- серия — MBS,
- модель — MBS110,
- категория — модульный автоматический выключатель,
- количество полюсов — 1,
- номинальный ток — 10 А,
- характеристика расцепления — B,
- номинальная отключающая способность — 6 кА,
- номинальное рабочее напряжение — 230/400 В AC,
- частота — 50/60 Гц,
- номинальное напряжение изоляции — 500 В,
- импульсное выдерживаемое напряжение — 4 кВ,
- ширина — 1 модуль.
Конструкция защитного механизма
Автоматический выключатель содержит контактную систему, тепловой расцепитель, электромагнитный расцепитель и камеру гашения электрической дуги. При нормальной нагрузке ток проходит через замкнутые контакты. Если величина тока длительно превышает установленную характеристику, нагрев биметаллического элемента приводит к срабатыванию механизма отключения. При коротком замыкании электромагнитный расцепитель реагирует значительно быстрее. Контакты размыкаются, а возникающая электрическая дуга направляется в дугогасительную камеру. Характеристика B определяет область мгновенного электромагнитного срабатывания. Она применяется в электрических цепях с соответствующими пусковыми токами. Система QuickConnect облегчает подключение совместимых проводников и распределительных шин. При этом тип контакта и допустимое сечение должны соответствовать инструкции производителя.
Области применения
Hager MBS110 применяется в низковольтной инфраструктуре:
- осветительные электрические линии,
- распределительные шкафы,
- вспомогательные цепи питания,
- электрические установки зданий,
- инженерное оборудование,
- технические помещения,
- модульные электрические панели,
- системы управления маломощными потребителями.
Компания «Олниса» осуществляет поставки низковольтного оборудования Hager для промышленных и инженерных систем. В ассортимент входят автоматические выключатели, модульные устройства защиты и компоненты электрических распределительных шкафов. Hager MBS110 относится к аппаратуре, обеспечивающей защитное отключение питающих линий. Компания «Олниса» поставляет электротехнические изделия для производственных предприятий и объектов инженерной инфраструктуры.
Преимущества
Основные эксплуатационные достоинства:
- автоматическое отключение перегрузки,
- защита от токов короткого замыкания,
- компактное модульное исполнение,
- простая механическая конструкция,
- удобное подключение совместимых проводников,
- возможность использования распределительных шин,
- наглядное положение рычага,
- совместимость с модульными щитами,
- пригодность для распространенных низковольтных схем.
Таким образом, Hager MBS110 представляет собой однополюсный автоматический выключатель на 10 А с характеристикой B и отключающей способностью 6 кА. Устройство предназначено для защиты электрических цепей от сверхтоков. Компания «Олниса» поставляет аппаратуру Hager для промышленных предприятий. Модульные защитные устройства входят в ассортимент продукции компании.
