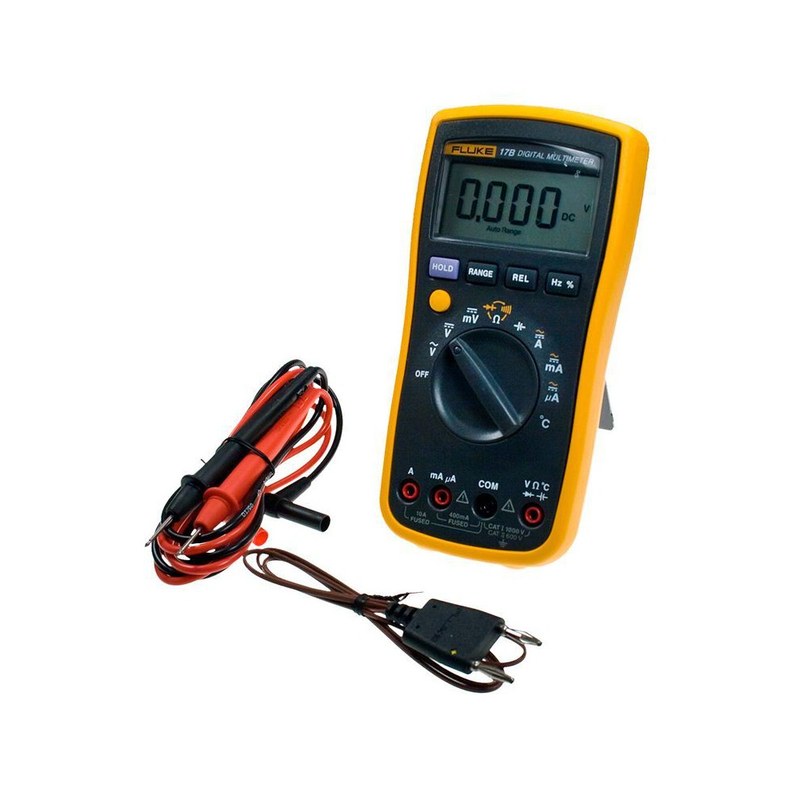

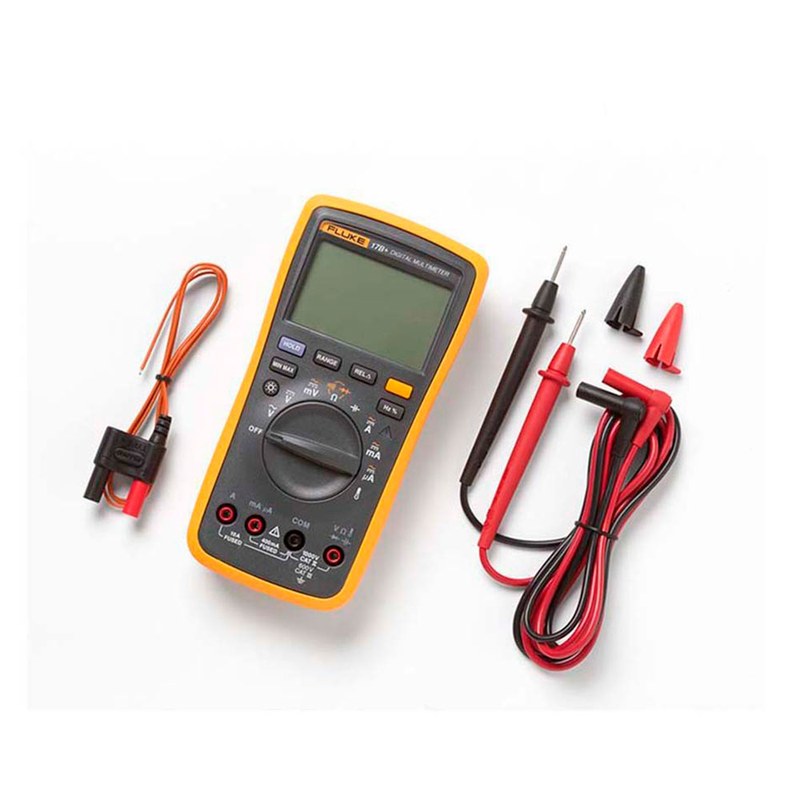

Цифровой мультиметр Fluke 17B — характеристики и контроль электрических параметров электронного оборудования
Электротехническая диагностика включает исследование питающего напряжения, состояния проводников и характеристик электронных компонентов. Для выполнения таких операций используются цифровые мультиметры с несколькими измерительными функциями. Fluke 17B относится к компактным универсальным мультиметрам, предназначенным для работы с низковольтными и электронными электрическими цепями в пределах установленных ограничений. Модель позволяет измерять основные электрические величины, проверять диоды и определять частоту периодических сигналов. Дополнительная функция температурного контроля расширяет возможности исследования оборудования.
Технические характеристики
Основные параметры первоначального Fluke 17B:
- производитель — Fluke,
- категория — цифровой мультиметр,
- модель — 17B,
- максимальное постоянное напряжение — 1000 В,
- максимальное переменное напряжение — 750 В,
- измерение постоянного и переменного тока — до 10 А,
- сопротивление — до 40 МОм,
- измерение электрической емкости — предусмотрено,
- измерение частоты — предусмотрено,
- контроль температуры — предусмотрен,
- проверка диодов — предусмотрена,
- индикация — цифровой LCD,
- разрешение — 4000 отсчетов,
- режим выбора диапазона — автоматический и ручной.
Устройство измерительной системы
Прибор содержит входные электрические цепи, переключатель функций, аналого-цифровой преобразователь и электронную систему обработки результатов. Для измерения напряжения щупы подключаются параллельно исследуемому участку. В режиме измерения тока используется последовательная схема включения через предусмотренное гнездо. Сопротивление определяется с помощью внутреннего измерительного сигнала. При этом исследуемая цепь должна находиться в обесточенном состоянии. Измерение емкости позволяет исследовать отдельные конденсаторы после отключения питания и безопасного разряда. Температурная функция используется с совместимой термопарой. Она позволяет дополнить электрические проверки оценкой нагрева соответствующих элементов оборудования. Fluke 17B первоначального поколения не следует считать True RMS-мультиметром: при работе с несинусоидальными переменными сигналами необходимо учитывать ограничения метода измерения.
Области применения
Fluke 17B применяется при диагностике:
- электронных плат,
- промышленных источников питания,
- управляющих контроллеров,
- кабельных соединений,
- измерительных модулей,
- электротехнических стендов,
- коммутационных устройств,
- технических лабораторий,
- вспомогательных электрических систем.
Компания «Олниса» осуществляет поставки цифровых мультиметров Fluke для промышленной электроники и электротехнического оборудования. В ассортимент входят устройства измерения электрических величин, электронные тестеры и профессиональная диагностическая аппаратура. Fluke 17B относится к универсальным приборам контроля электрических цепей. Компания «Олниса» поставляет измерительное оборудование для предприятий, эксплуатирующих производственные электронные системы.
Преимущества
Основные эксплуатационные достоинства:
- совмещение нескольких измерительных режимов,
- удобство проверки электронных компонентов,
- наличие температурной функции,
- автоматическое определение измерительного диапазона,
- компактная конструкция,
- цифровая индикация,
- автономное питание,
- простота управления,
- возможность применения в различных электротехнических задачах.
Таким образом, Fluke 17B представляет собой универсальный цифровой мультиметр, предназначенный для измерения напряжения, тока, сопротивления и других электрических характеристик. Его функциональность подходит для диагностики электронных узлов и вспомогательных цепей промышленного оборудования. Компания «Олниса» поставляет мультиметры Fluke для промышленных предприятий. Электронная измерительная аппаратура входит в ассортимент продукции компании.
