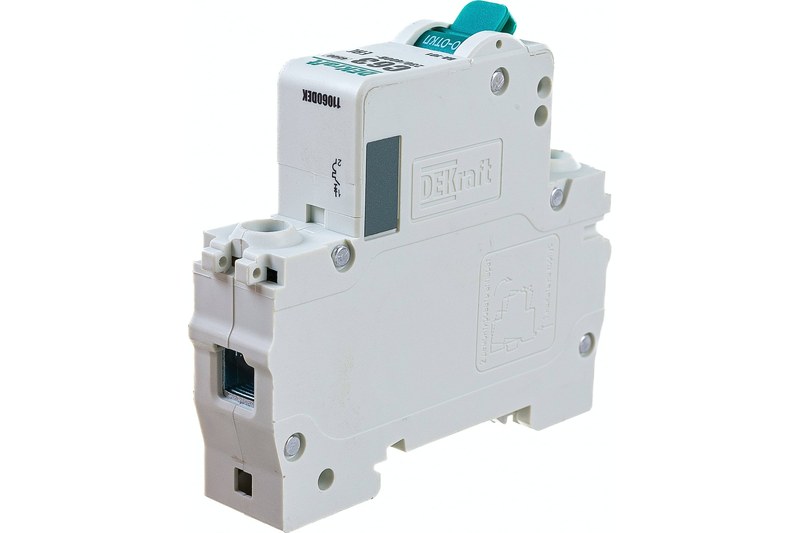

Автоматический выключатель DEKraft ВА-101 B10 11005DEK — защита электрических цепей от перегрузки и короткого замыкания
Электрические цепи небольшой мощности нуждаются в защите от длительных перегрузок и аварийных токов короткого замыкания. При возникновении таких режимов температура проводников может превышать допустимые значения, вызывая повреждение изоляции и электрооборудования. Отличительной особенностью модели является характеристика B, определяющая сравнительно низкий порог электромагнитного расцепления. Такое исполнение используется в цепях, для которых соответствуют расчетные условия пусковых токов и защитного отключения.
Технические характеристики
Основные параметры выключателя:
- производитель — DEKraft,
- серия — ВА-101,
- категория — модульный автоматический выключатель,
- модель — ВА-101 B10,
- артикул — 11005DEK,
- ширина корпуса — 1 модуль,
- тип защиты — тепловая и электромагнитная.
Конструкция и принцип функционирования

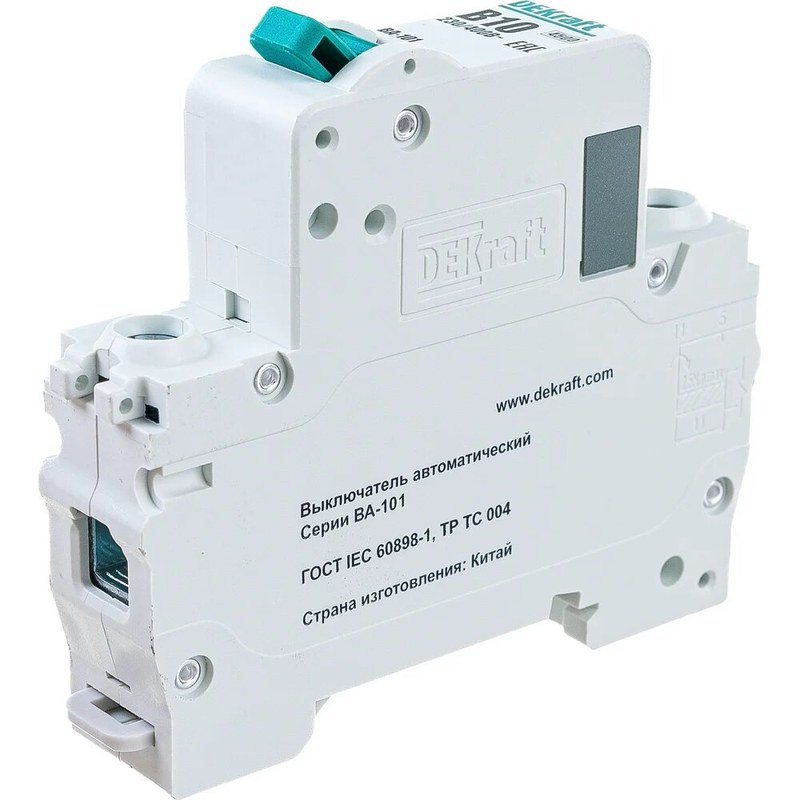

Автоматический выключатель состоит из изоляционного корпуса, контактной системы, механизма ручного управления, теплового и электромагнитного расцепителей. При нормальном режиме электрический ток проходит через замкнутые силовые контакты. Тепловой расцепитель содержит биметаллический элемент, который нагревается при прохождении тока. Если перегрузка сохраняется достаточно долго, деформация биметаллической пластины приводит к освобождению механизма отключения. Электромагнитный расцепитель предназначен для быстрого реагирования на значительные сверхтоки. Для характеристики B область мгновенного срабатывания обычно составляет от трех до пяти номинальных токов. Для выключателя на 10 А это соответствует диапазону 30–50 А в условиях, определяемых применяемым стандартом. После размыкания контактов возникающая электрическая дуга направляется в дугогасительную камеру. Ее элементы способствуют разделению и охлаждению дугового разряда. Корпус модели соединен пятью монолитными заклепками. Боковые вентиляционные каналы способствуют отводу тепла от внутренних элементов. Выключатель не выполняет функцию дифференциальной защиты и не заменяет УЗО, если его применение требуется условиями электроустановки.
Области применения
DEKraft ВА-101 B10 используется в низковольтных распределительных системах:
- осветительные цепи,
- электрические установки зданий,
- вспомогательные линии автоматики,
- системы маломощного оборудования,
- производственные технические помещения,
- цепи инженерного оборудования.
Компания «Олниса» осуществляет поставки автоматических выключателей DEKraft для промышленного и инженерного электрооборудования. В ассортимент входят модульные защитные аппараты, устройства распределения электроэнергии и компоненты низковольтных электрических щитов.
Преимущества
Основные эксплуатационные достоинства:
- автоматическая защита от перегрузок,
- быстрое отключение коротких замыканий,
- компактное модульное исполнение,
- прочная конструкция корпуса,
- удобство установки на DIN-рейку,
- возможность ручного управления,
- наличие дугогасительной системы,
- совместимость с предусмотренными дополнительными аксессуарами,
- простота эксплуатации в распределительных шкафах.
Таким образом, DEKraft ВА-101 B10 11005DEK представляет собой однополюсный автоматический выключатель с номинальным током 10 А и отключающей способностью 4,5 кА. Компания «Олниса» поставляет автоматические выключатели DEKraft для промышленных предприятий. Модульная защитная аппаратура входит в ассортимент продукции компании.
