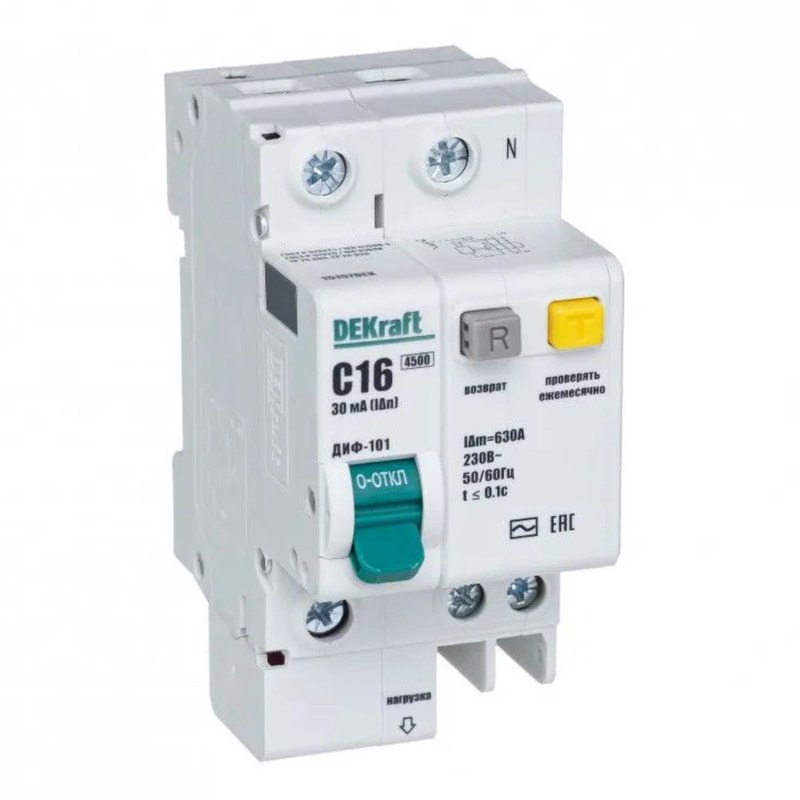

Дифференциальный автомат DEKraft ДИФ-101 15157DEK — совмещенная защита электрических цепей

Обычный автоматический выключатель реагирует на перегрузку и короткое замыкание, но не всегда способен обнаружить опасный ток утечки. Отдельное УЗО решает другую задачу и требует дополнительного аппарата сверхтоковой защиты. DEKraft ДИФ-101 15157DEK объединяет обе защитные функции в одном корпусе. Устройство относится к автоматическим выключателям дифференциального тока с защитой от сверхтоков, или АВДТ. Модель рассчитана на номинальный ток 16 А и отключающий дифференциальный ток 30 мА. Ее применение позволяет организовать защиту отдельной однофазной цепи компактным модульным аппаратом.

Технические характеристики

Основные параметры:

• производитель — DEKraft,
• серия — ДИФ-101,
• артикул — 15157DEK,
• категория — дифференциальный автоматический выключатель,
• полюса — 1P+N,
• номинальный ток — 16 А,
• характеристика сверхтокового расцепления — C,
• дифференциальная уставка — 30 мА,
• тип дифференциальной защиты — AC,
• номинальное рабочее напряжение — 230 В,
• отключающая способность — 4,5 кА,
• механизм дифференциальной защиты — электронный,
• ширина — 2,5 модуля по 18 мм,
• монтаж — DIN-рейка.

Конструкция комбинированной защиты

Внутри устройства размещены контактная система, элементы сверхтокового расцепления и электронный блок обнаружения дифференциального тока. При продолжительной перегрузке срабатывает тепловой расцепитель. Он реагирует на нагрев, связанный с превышением допустимого тока. Короткое замыкание вызывает быстрое воздействие электромагнитного расцепителя, который размыкает силовую цепь. Дифференциальная система контролирует баланс токов фазного и нейтрального проводников. Если возникает соответствующий ток утечки, электронная часть инициирует отключение. Все три механизма работают на общий коммутационный узел. Характеристика C подходит для цепей с определенными пусковыми токами, однако допустимость ее применения должна соответствовать параметрам электросети и требованиям к времени отключения. Устройство типа AC не предназначено для всех возможных форм дифференциального тока. При наличии преобразовательной электроники необходимо учитывать характер токов утечки.

Области применения

DEKraft ДИФ-101 применяется для защиты:

• розеточных групп,
• маломощных электроустановок,
• цепей освещения,
• распределительных щитов,
• вспомогательных линий автоматики,
• инженерного оборудования,
• электрических систем мастерских,
• отдельных групп однофазных потребителей.

Компания «Олниса» осуществляет поставки дифференциальных автоматических выключателей DEKraft для промышленной и инженерной электротехники. В ассортимент входят устройства защиты от сверхтоков, аппараты дифференциального отключения и модульное оборудование распределительных шкафов. DEKraft ДИФ-101 применяется в электрических цепях, где требуется совмещение нескольких защитных функций. Компания «Олниса» поставляет низковольтную аппаратуру для производственных предприятий и технической инфраструктуры.

Преимущества

Основные эксплуатационные достоинства:

• совмещение защиты от перегрузки и утечки,
• единый механизм отключения,
• компактное размещение в щите,
• наличие контрольной функции дифференциального механизма,
• отсутствие необходимости в отдельном УЗО для той же защищаемой линии,
• монтаж на DIN-рейку,
• удобство организации групповой защиты,
• стандартизированное модульное исполнение.

Таким образом, DEKraft ДИФ-101 15157DEK представляет собой дифференциальный автомат 1P+N с номиналом 16 А, характеристикой C и уставкой утечки 30 мА. Аппарат объединяет защиту от сверхтоков и переменного синусоидального дифференциального тока. Компания «Олниса» поставляет дифференциальные автоматы DEKraft для промышленных предприятий. Защитная коммутационная аппаратура входит в ассортимент компании.
