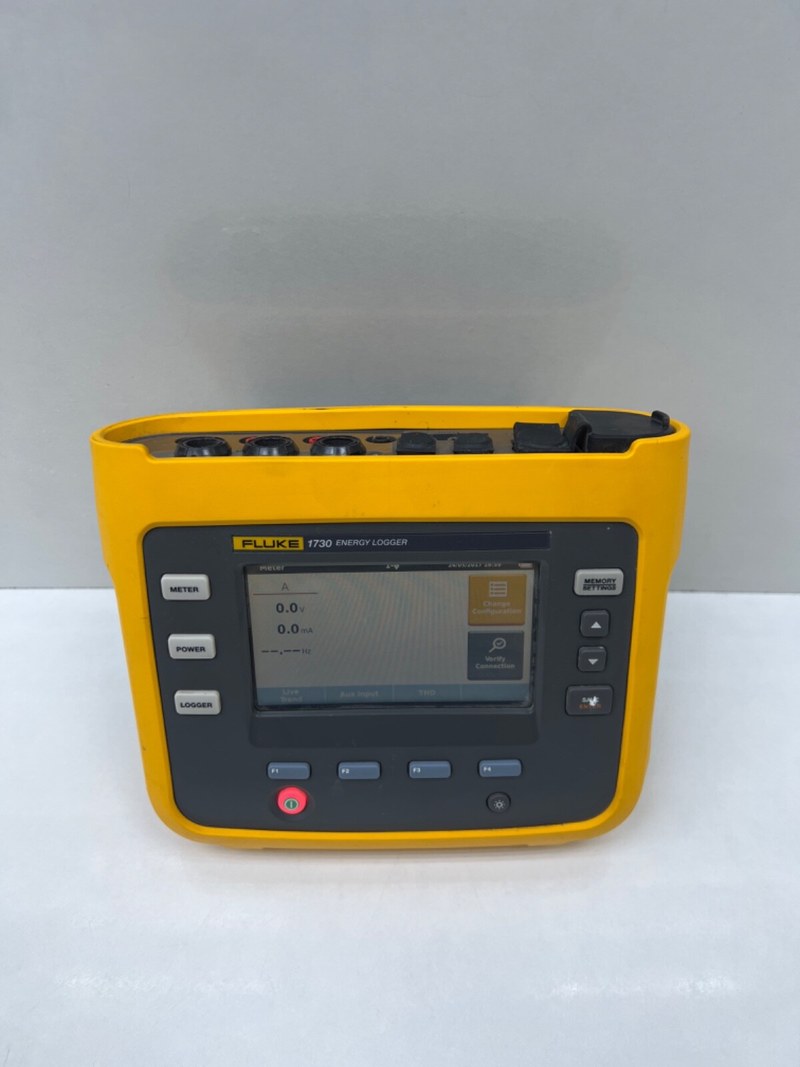

Трехфазный регистратор Fluke 1730 — анализ энергопотребления промышленного оборудования
Электрическая нагрузка производственной установки меняется в зависимости от технологического цикла. Кратковременные измерения не всегда позволяют определить периоды максимального потребления и оценить распределение энергии между отдельными группами оборудования. Fluke 1730 представляет собой трехфазный регистратор электроэнергии, предназначенный для длительного наблюдения за параметрами электрической сети. Прибор измеряет напряжение, ток, мощность и показатели энергопотребления. Сохранение результатов позволяет исследовать реальные рабочие процессы и сопоставлять электрическую нагрузку с эксплуатацией производственных механизмов.
Технические характеристики
Основные параметры Fluke 1730:
- производитель — Fluke,
- категория — трехфазный регистратор энергии,
- модель — 1730,
- количество входов напряжения — 4,
- количество токовых каналов — 3,
- максимальное измеряемое напряжение — 1000 В,
- диапазон тока с комплектными iFlex1500 — до 1500 А,
- измерение активной мощности — предусмотрено,
- измерение реактивной мощности — предусмотрено,
- измерение полной мощности — предусмотрено,
- контроль коэффициента мощности — предусмотрен,
- измерение гармонических искажений THD — предусмотрено,
- интерфейс передачи данных — USB,
- электрическая безопасность — CAT III 1000 В / CAT IV 600 В.
Особенности регистрации электрических параметров

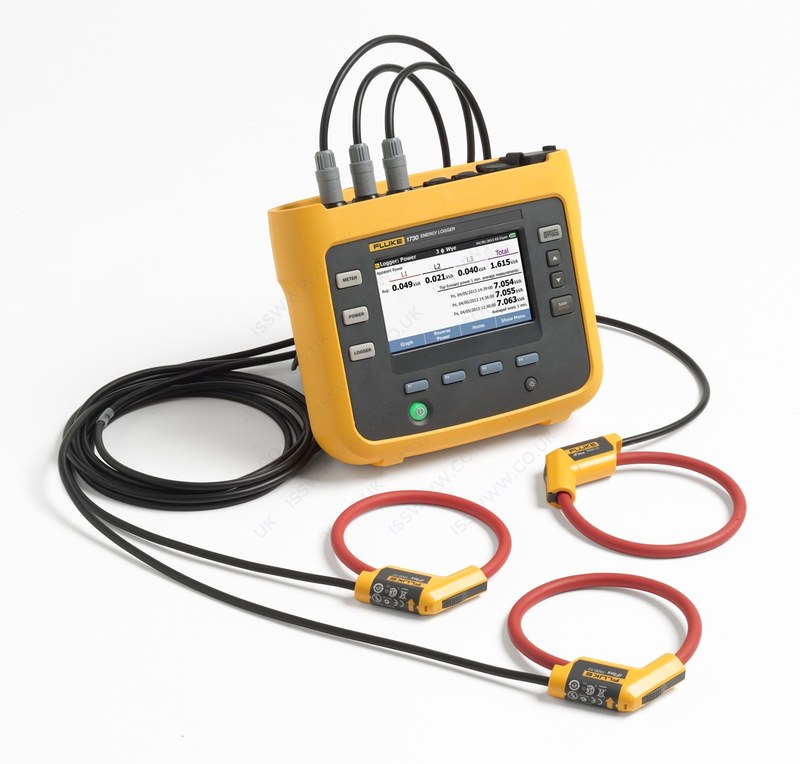

Для подключения регистратора используются измерительные провода напряжения и соответствующие токовые преобразователи. Напряжение поступает на входные цепи устройства. Ток регистрируется внешними датчиками, которые охватывают отдельные проводники исследуемой системы. Электронный процессор определяет мгновенные и усредненные электрические величины, рассчитывает мощность и накопленное энергопотребление. Особенность продолжительной регистрации заключается в сохранении параметров с временной привязкой. Благодаря этому можно обнаруживать периоды увеличения нагрузки и сопоставлять их с работой определенных механизмов. Функция исследования коэффициента мощности применяется при оценке соотношения активной и полной мощности. Дополнительно прибор определяет суммарные гармонические искажения напряжения и тока. Fluke 1730 поддерживает различные схемы подключения однофазных и трехфазных сетей. Перед началом регистрации необходимо указать соответствующую конфигурацию, поскольку ошибки соединения влияют на расчет мощности. Программное обеспечение Fluke Energy Analyze предназначено для обработки собранной информации и построения графиков.
Области применения
Регистратор используется при обследовании электрических систем:
- производственные распределительные сети,
- трехфазные электродвигатели,
- насосные станции,
- компрессорные установки,
- электрические линии питания,
- системы вентиляции,
- промышленные преобразователи,
- энергетические обследования,
- изучение пикового потребления,
- контроль электрической нагрузки технологических установок.
Компания «Олниса» осуществляет поставки анализаторов и регистраторов электроэнергии Fluke для промышленных объектов. В ассортимент входят устройства измерения электрической мощности, приборы контроля нагрузок и электронная аппаратура мониторинга электроснабжения. Fluke 1730 предназначен для исследования потребления энергии в действующих электрических сетях. Компания «Олниса» поставляет профессиональное измерительное оборудование для производственных и энергетических предприятий.
Преимущества
Основные достоинства прибора:
- регистрация параметров в течение продолжительного времени,
- одновременное наблюдение трехфазной нагрузки,
- возможность исследования нескольких компонентов мощности,
- использование гибких токовых преобразователей,
- сохранение измерительных данных,
- анализ изменений энергопотребления,
- поддержка различных схем подключения,
- программная обработка результатов,
- удобство мониторинга промышленного электроснабжения.
Таким образом, Fluke 1730 представляет собой трехфазный регистратор электроэнергии для анализа напряжения, тока, мощности и энергопотребления. Его применение позволяет исследовать изменения электрической нагрузки в течение реального производственного цикла. Компания «Олниса» поставляет регистраторы Fluke для промышленных предприятий. Оборудование энергетических измерений входит в ассортимент продукции компании.
