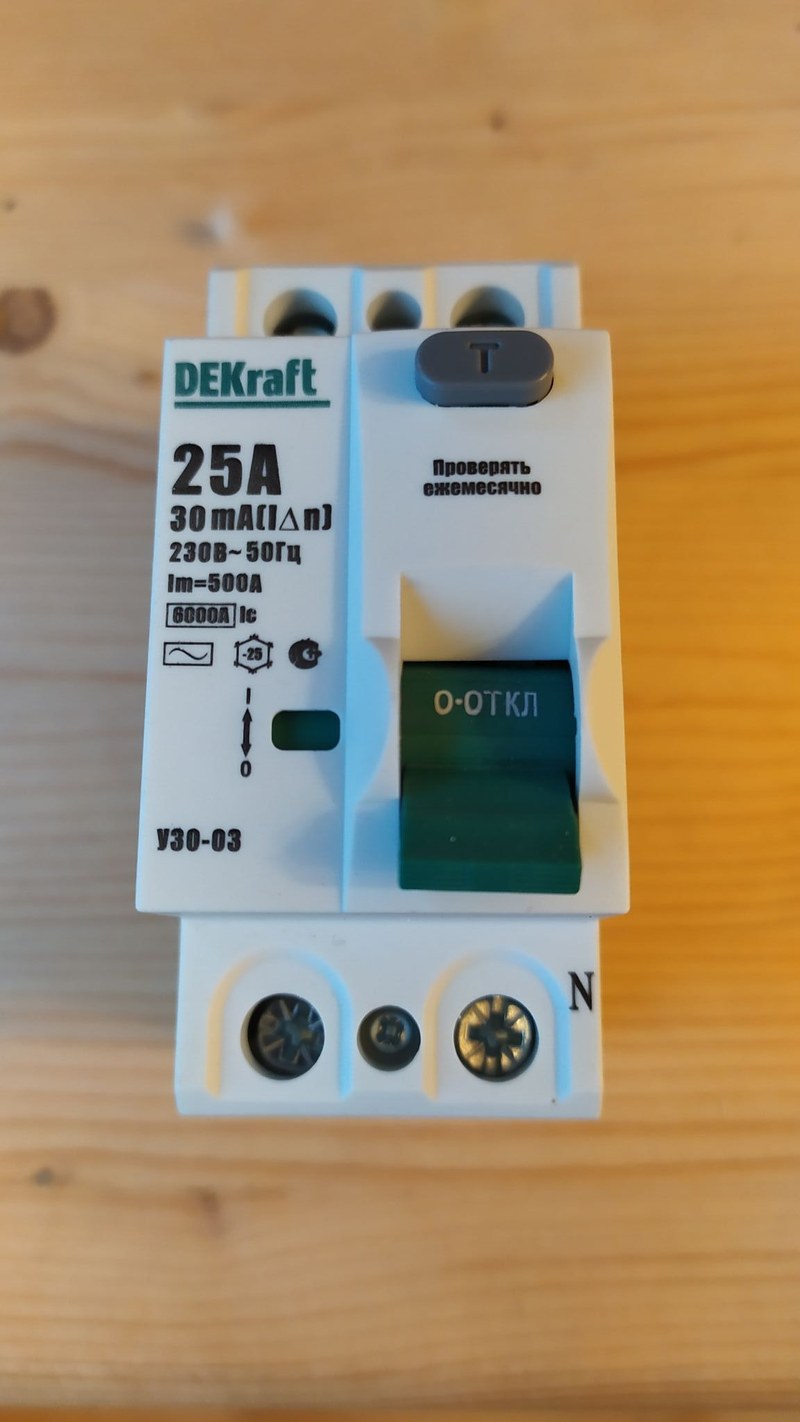

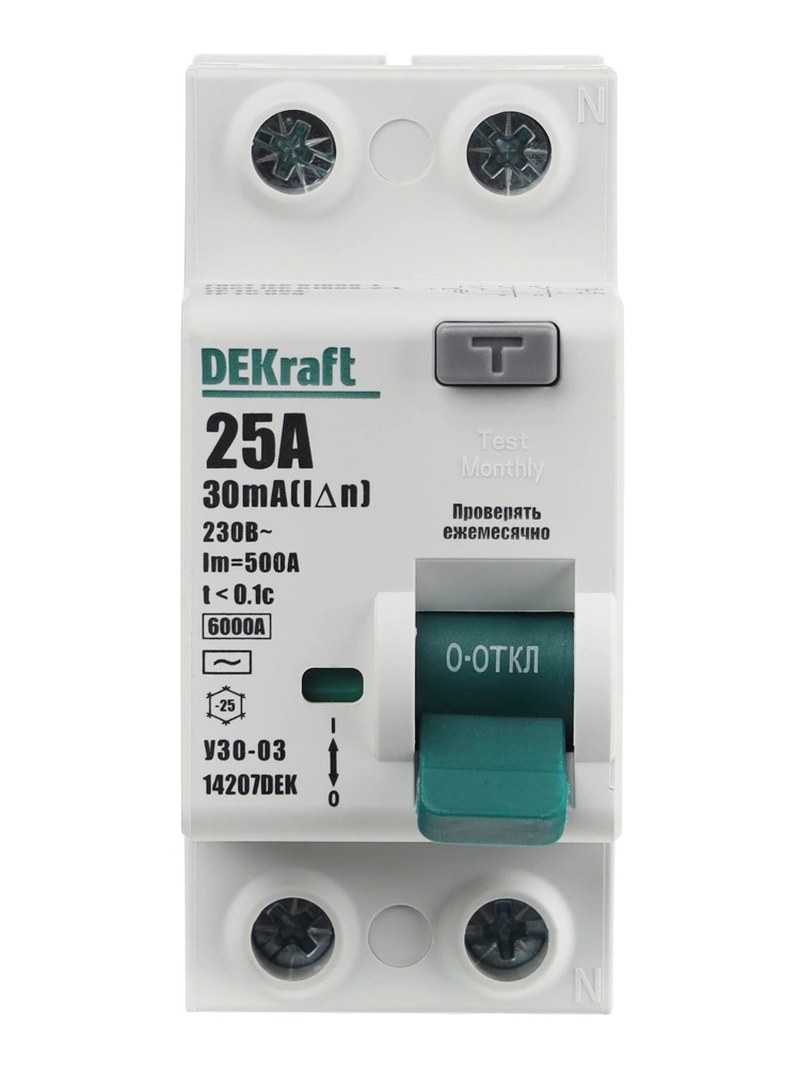

Устройство защитного отключения DEKraft УЗО-03 14207DEK — дифференциальная защита однофазной сети
Повреждение изоляции электрической цепи может приводить к возникновению тока утечки через корпус оборудования или другие проводящие элементы. Для обнаружения таких нарушений используются устройства защитного отключения, реагирующие на разницу токов в рабочих проводниках. DEKraft УЗО-03 14207DEK представляет собой двухполюсный выключатель дифференциального тока с номинальным током 25 А и чувствительностью 30 мА. Модель относится к электромеханическому исполнению типа AC. Она предназначена для отключения цепи при возникновении соответствующего переменного синусоидального дифференциального тока.
Технические характеристики
Основные параметры устройства:
- производитель — DEKraft,
- серия — УЗО-03,
- артикул — 14207DEK,
- категория — выключатель дифференциального тока,
- количество полюсов — 2,
- номинальный ток — 25 А,
- номинальный отключающий дифференциальный ток — 30 мА,
- тип дифференциального расцепителя — AC,
- исполнение механизма — электромеханическое,
- условная стойкость к короткому замыканию — 6 кА при предусмотренной защите,
- ширина — 2 модуля,
- монтаж — DIN-рейка 35 мм.
Принцип дифференциальной защиты
Внутри УЗО расположен суммирующий трансформатор тока, через который проходят фазный и нейтральный рабочие проводники. При нормальном режиме токи в этих проводниках равны по величине и противоположны по направлению. Их магнитные воздействия взаимно компенсируются. Если часть тока начинает протекать по постороннему пути, возникает дифференциальная составляющая. Измерительный механизм реагирует на это нарушение и инициирует размыкание контактов. Тип AC предназначен для обнаружения соответствующего синусоидального переменного тока утечки. Для оборудования с возможными пульсирующими постоянными составляющими могут требоваться устройства другого типа. Следует учитывать, что УЗО-03 не содержит встроенной защиты от перегрузки и короткого замыкания. Для защиты проводников необходимо использовать соответствующий автоматический выключатель или другое устройство сверхтоковой защиты. На корпусе предусматривается контрольная кнопка TEST для периодической проверки механизма согласно инструкции.
Области применения
Устройство используется в низковольтных установках:
- розеточные группы,
- электрические сети зданий,
- вспомогательные питающие линии,
- распределительные щиты,
- инженерные установки,
- электрические цепи мастерских,
- производственные бытовые помещения,
- группы совместимых потребителей.
Компания «Олниса» осуществляет поставки устройств защитного отключения DEKraft для промышленного и инженерного электрооборудования. В ассортимент входят дифференциальные выключатели, автоматические аппараты и компоненты низковольтных распределительных систем. DEKraft УЗО-03 применяется для обнаружения соответствующих токов утечки в электрических цепях. Компания «Олниса» поставляет защитную электротехническую аппаратуру для производственных предприятий и инженерной инфраструктуры.
Преимущества
Основные эксплуатационные достоинства:
- электромеханический принцип срабатывания,
- обнаружение соответствующих токов утечки,
- одновременное отключение двух полюсов,
- компактное исполнение,
- возможность проверки кнопкой TEST,
- монтаж на стандартную DIN-рейку,
- совместимость с типовыми распределительными щитами,
- простота конструкции.
Таким образом, DEKraft УЗО-03 14207DEK представляет собой двухполюсный дифференциальный выключатель на 25 А с уставкой 30 мА. Он предназначен для дополнительной защиты электрических цепей от опасных токов утечки и требует отдельной защиты от сверхтоков. Компания «Олниса» поставляет УЗО DEKraft для промышленных предприятий. Низковольтные защитные устройства входят в ассортимент продукции компании.
