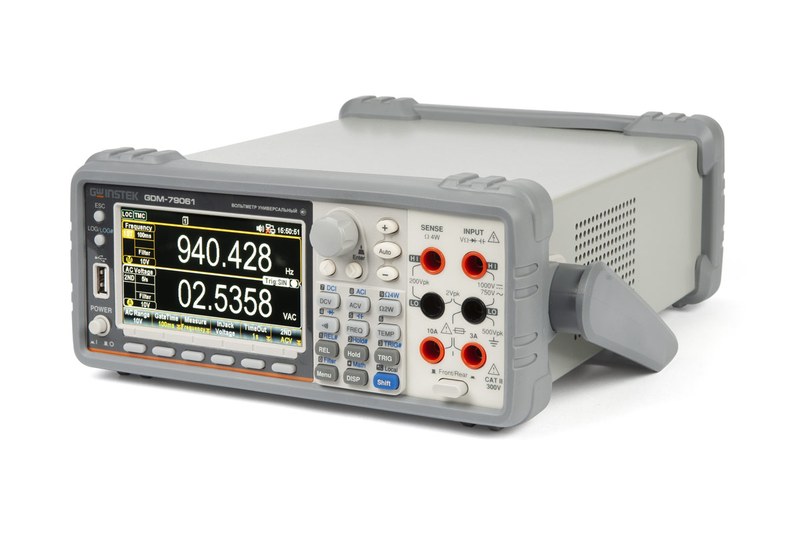

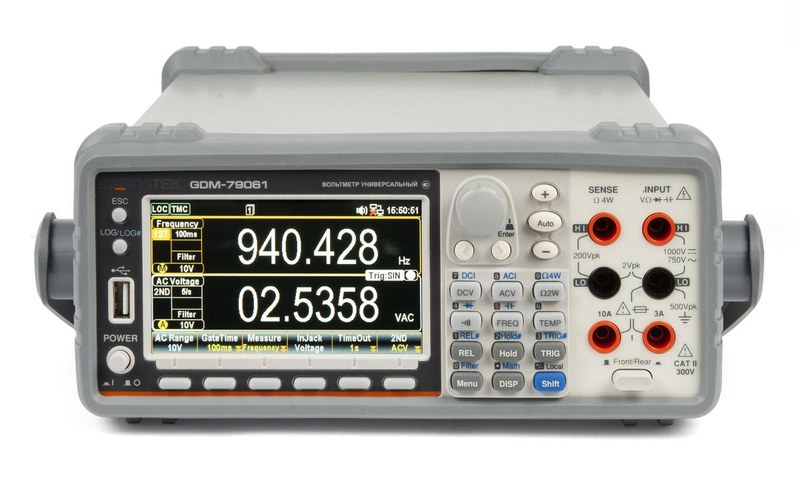

Универсальный вольтметр GW Instek GDM-79061 — высокоточные измерения электрических параметров

Лабораторные исследования электронной аппаратуры требуют измерительных приборов с высокой разрешающей способностью. При определении небольших отклонений напряжения обычного мультиметра может быть недостаточно, особенно если результаты необходимо регистрировать в течение длительного времени. GW Instek GDM-79061 представляет собой универсальный цифровой вольтметр с функциональностью настольного мультиметра. Прибор предназначен для высокоточных измерений постоянного и переменного напряжения, тока, сопротивления, частоты и температуры. Разрядность 6½ позволяет регистрировать небольшие изменения измеряемой величины. Дополнительные интерфейсы используются для интеграции прибора в автоматизированную лабораторную систему.

Технические характеристики

Ключевые параметры модели:

• производитель — GW Instek,
• серия — GDM-79060,
• модель — GDM-79061,
• категория — универсальный цифровой вольтметр,
• разрядность — 6½,
• базовая погрешность постоянного напряжения — 0,0035%,
• максимальное постоянное напряжение — 1000 В,
• максимальное переменное напряжение — 750 В,
• полоса измерения ACV — 3 Гц–300 кГц,
• постоянный и переменный ток — до 10 А,
• сопротивление — до 100 МОм,
• диапазон измеряемой частоты — до 1 МГц,
• внутренняя память — 100 000 отсчетов,
• максимальная скорость записи в буфер — 10 000 измерений/с,
• интерфейсы — USB, LAN и RS-232,
• дополнительный интерфейс — GPIB.

Организация высокоточных измерений

Измерительные цепи прибора включают входные делители, преобразователи сигналов и высокоразрешающий аналого-цифровой тракт. В режиме постоянного напряжения система определяет электрический потенциал с учетом выбранного диапазона. Для получения стабильных результатов требуется соблюдение условий прогрева и температурной среды. Переменное напряжение измеряется с использованием метода True RMS. Расширенная частотная полоса позволяет исследовать сигналы, выходящие за пределы частоты обычной питающей сети. Прибор также поддерживает статистическую обработку. Оператор может определять среднее значение, максимум, минимум и стандартное отклонение зарегистрированной последовательности. Графический дисплей отображает не только числовой результат, но и тренды, гистограммы и дополнительные вычисляемые параметры. Интерфейсы дистанционного управления позволяют включать измеритель в автоматизированные испытательные стенды. Внутренняя память обеспечивает накопление данных между операциями их передачи на компьютер.

Области применения

GDM-79061 используется в измерительных комплексах:

• метрологические лаборатории,
• разработка электронных компонентов,
• исследование источников питания,
• производственные испытательные стенды,
• проверка измерительных преобразователей,
• контроль прецизионных резисторов,
• автоматизированная регистрация сигналов,
• электротехнические лаборатории,
• исследование температурных датчиков.

Компания «Олниса» осуществляет поставки лабораторных приборов GW Instek для промышленной электроники и метрологических систем. В ассортимент входят цифровые вольтметры, универсальные мультиметры и устройства регистрации электрических параметров. GW Instek GDM-79061 применяется в высокоточных испытательных комплексах, где необходимо измерять малые изменения электрических величин. Компания «Олниса» поставляет профессиональную измерительную аппаратуру для производственных предприятий и технических лабораторий.

Преимущества

Основные эксплуатационные достоинства:

• высокая разрешающая способность,
• низкая базовая погрешность,
• измерение сигналов различной формы,
• широкий набор лабораторных функций,
• встроенная статистическая обработка,
• графическое отображение измерений,
• высокоскоростная регистрация данных,
• несколько интерфейсов дистанционного управления,
• возможность включения в автоматизированные системы.

Таким образом, GW Instek GDM-79061 представляет собой универсальный измеритель разрядностью 6½ с базовой погрешностью постоянного напряжения 0,0035%. Прибор предназначен для высокоточного контроля электрических величин и лабораторной регистрации результатов. Компания «Олниса» поставляет вольтметры GW Instek для промышленных предприятий. Лабораторная электроизмерительная аппаратура входит в ассортимент продукции компании.
