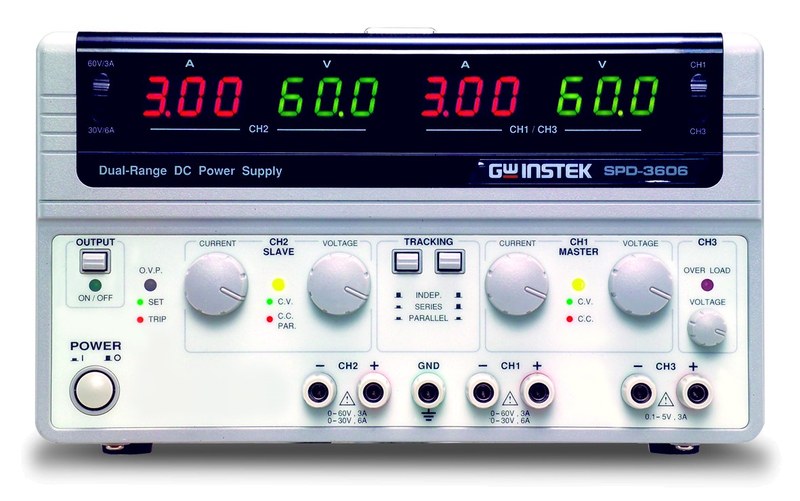

Лабораторный источник питания GW Instek SPD-73606 — трехканальное питание электронных устройств

Испытания электронных компонентов требуют стабильного источника постоянного напряжения с возможностью ограничения электрического тока. При проверке устройств с несколькими питающими линиями особенно удобны многоканальные лабораторные источники. GW Instek SPD-73606 представляет собой трехканальный программируемый источник постоянного питания. Два основных выхода имеют расширенные диапазоны регулирования, а третий используется для питания низковольтных электронных цепей. Модель предназначена для лабораторных стендов, испытаний электронных устройств и контроля потребления электрической энергии отдельными компонентами.

Технические характеристики

Основные параметры прибора:

• производитель — GW Instek,
• категория — лабораторный источник постоянного питания,
• модель — SPD-73606,
• количество выходных каналов — 3,
• максимальная суммарная мощность — 375 Вт,
• напряжение основных каналов — до 60 В,
• ток основных каналов — до 6 А,
• диапазон 1 основных каналов — 0–30 В, до 6 А,
• диапазон 2 основных каналов — 0–60 В, до 3 А,
• напряжение третьего канала — до 5 В,
• режим стабилизации напряжения — CV,
• режим ограничения тока — CC,
• цифровая индикация — предусмотрена,
• тип преобразования — импульсный.

Принцип стабилизации выходных параметров

Внутри устройства расположены преобразователь сетевого напряжения, силовые электронные каскады и схемы обратной связи. При задании выходного напряжения система управления определяет требуемый режим силового преобразователя. Электроника сравнивает фактическое значение с установленным и корректирует работу выходного каскада. В режиме CV источник поддерживает заданное напряжение при изменении потребляемого тока в пределах допустимой нагрузки. Если ток достигает установленного ограничения, источник переходит в режим CC. При этом напряжение может уменьшаться, чтобы удерживать ток в заданных пределах. Два основных канала позволяют создавать независимые питающие линии. Дополнительный выход применяется для низковольтной электроники. Двойные диапазоны основных каналов обеспечивают выбор между большим током при меньшем напряжении и повышенным напряжением при уменьшенном пределе тока. Суммарную мощность и ограничения отдельных каналов необходимо учитывать одновременно. Простое умножение наибольшего напряжения на максимальный ток не отражает допустимую нагрузку во всех режимах.

Области применения

GW Instek SPD-73606 используется в лабораторных и производственных системах:

• электронные испытательные стенды,
• разработка печатных плат,
• проверка контроллеров,
• питание датчиков,
• испытания маломощных электроприводов,
• электронные преобразователи,
• лаборатории промышленной автоматики,
• проверка цифровых модулей,
• производственные электронные устройства.

Компания «Олниса» осуществляет поставки лабораторных источников питания GW Instek для промышленного и электронного оборудования. В ассортимент входят регулируемые источники постоянного напряжения, многоканальные блоки питания и измерительные приборы для испытательных установок. GW Instek SPD-73606 используется при исследовании электронных устройств с несколькими питающими линиями. Компания «Олниса» поставляет профессиональную лабораторную аппаратуру для производственных предприятий и технических организаций.

Преимущества

Основные эксплуатационные достоинства:

• наличие нескольких выходных каналов,
• возможность независимого питания разных цепей,
• регулирование напряжения и тока,
• защита нагрузки посредством ограничения тока,
• два рабочих диапазона основных выходов,
• цифровой контроль параметров,
• удобство лабораторных испытаний,
• импульсная архитектура преобразования,
• универсальность применения в электронной диагностике.

Таким образом, GW Instek SPD-73606 представляет собой трехканальный лабораторный источник питания суммарной мощностью до 375 Вт. Прибор предназначен для формирования регулируемого постоянного напряжения и ограничения тока в электронных испытательных системах. Компания «Олниса» поставляет источники питания GW Instek для промышленных предприятий. Лабораторное электротехническое оборудование входит в ассортимент продукции компании.
